高尔夫MK系列后盘式制动器适配转接板

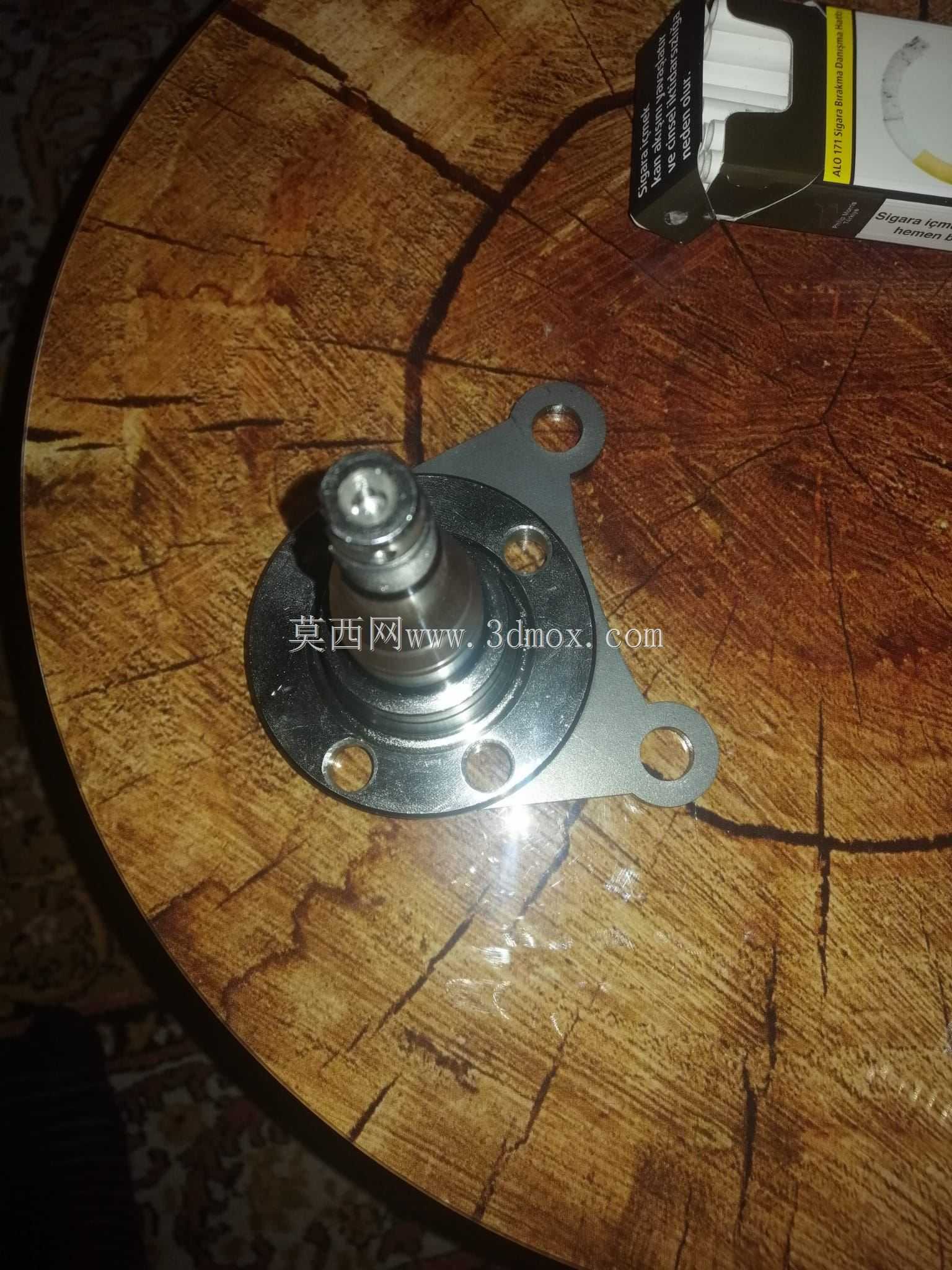

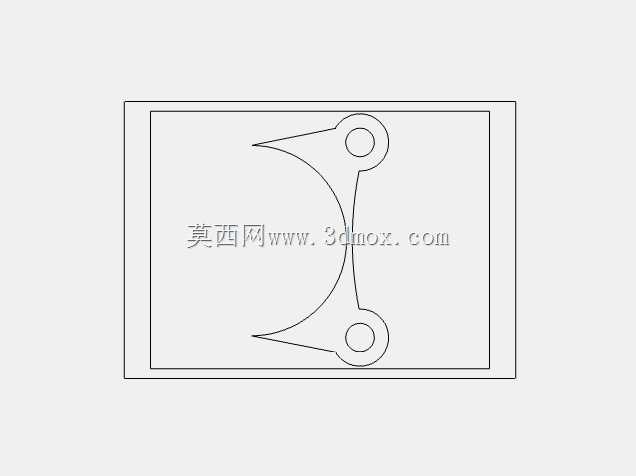

　　在民用乘用车制动系统升级场景中，不少老款高尔夫MK1、MK2、MK3车型原厂后轮采用鼓式制动结构，热衰减快、制动响应滞后，难以满足日常激烈驾驶或者山路行驶的制动需求，而后盘式制动器适配转接板，就是实现鼓改盘升级的核心连接构件。这类转接板不需要改动原车后桥的安装点位，只需要通过板件上的两个固定孔位，将后盘式制动卡钳精准定位在原车后桥的对应安装座上，填补原厂鼓刹基座与后盘刹卡钳之间的安装尺寸差，让整套盘式制动组件能够和原车半轴、轮毂轴承的旋转中心保持同轴，避免出现制动盘偏磨、卡钳拖滞的问题。从结构设计来看，这款适配板采用5mm厚度的钢板作为基材，适配激光切割工艺直接成型，不需要额外开模，小批量改装场景下也能快速加工落地。板件的轮廓设计完全避让周边运动部件：内侧的弧形缺口刚好贴合后桥半轴的外圆轮廓，预留足够的转动间隙，不会在车辆颠簸、半轴跳动时发生运动干涉；两端延伸的尖角结构是为了在安装时提供对位参考，方便维修人员快速对齐安装孔位，降低改装施工的对位难度。两个安装孔的中心距严格匹配原车后桥安装座的孔位公差，孔位边缘做了轻微的倒角处理，既可以去除激光切割产生的毛刺，也能让固定螺栓顺畅穿入，避免安装时出现螺栓别劲、应力集中的问题。

　　从安装边界来看，这款适配板的整体外轮廓尺寸控制在原车鼓刹背板的覆盖范围内，安装后不会突出到轮毂内侧的空隙之外，适配原厂14寸及以上规格的轮毂，不需要额外加装轮毂垫片来避让卡钳，减少改装带来的轮距变化，避免影响原车的转向几何与轴承载荷分布。在实际装车验证中，这类转接板需要承受制动时卡钳传递的反向制动力矩，5mm厚度的钢板搭配合理的轮廓加强结构，在常规制动工况下的形变量控制在0.1mm以内，不会因为板件变形导致卡钳错位，保证制动片与制动盘的全面接触，提升制动脚感的线性程度。

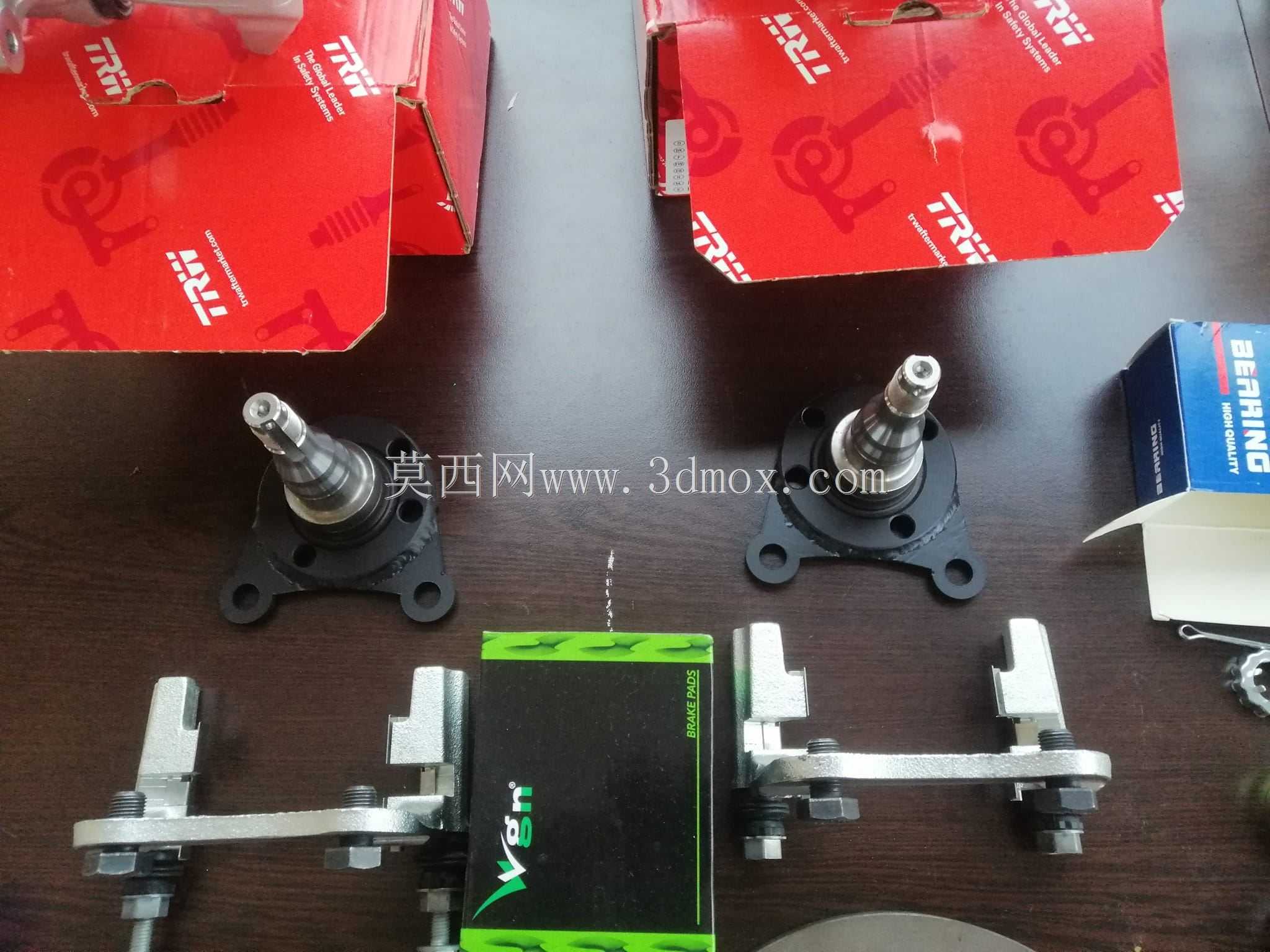

　　设计过程中需要重点校核的是卡钳安装面与制动盘端面的平行度，转接板的两个安装面平面度公差控制在0.05mm以内，确保卡钳安装后，制动片两侧的间隙均匀，不会出现偏磨、制动异响的问题。不同于通用型的制动转接板，这款适配件专门针对高尔夫MK1、MK2、MK3三款车型的后桥尺寸做了匹配，不需要现场打孔修配，安装时只需要拆除原车鼓刹的背板、制动蹄组件，将转接板固定在原车安装位，再依次固定卡钳、架设制动盘、连接制动管路即可完成升级，大幅降低改装的施工难度与出错概率。板件表面没有多余的凸起结构，所有轮廓转角都做了R角过渡，避免应力集中导致的板件开裂，同时也能减少安装过程中割伤施工人员的风险。

　　在制动系统工作时，卡钳夹紧制动盘产生的反力矩会全部作用在这块转接板上，因此孔位周边的结构做了局部加宽处理，提升孔位周围的结构强度，避免长期制动冲击下出现孔位变形、板件断裂的风险。对于汽车改装从业者或者三维建模人员来说，这类适配件的建模核心不在于复杂的曲面结构，而在于对原车安装点位、周边部件间隙、受力工况的精准把控：需要先扫描原车后桥的安装点坐标，确定卡钳的安装位置需要偏移的距离，再反向推导转接板的轮廓与孔位，每一处尺寸都需要结合实际装车的间隙要求反复校核，哪怕1mm的尺寸偏差，都可能导致卡钳与制动盘、轮毂、半轴发生干涉，或者出现制动片摩擦面错位的问题。
