汽车后盘式制动钳适配安装转接板

　　在乘用车辆后轮盘式制动系统的改装与原厂配套装配场景中，制动钳适配转接件是解决不同规格制动钳与原车羊角、转向节安装位不匹配问题的核心结构件，本次涉及的适配板采用10mm厚度板材经激光切割成型，主要承担制动钳的定位承载、制动力矩传递的核心作用。从实际装车工况来看，该适配件安装于后轮转向节与制动钳总成之间，所有安装孔位的位置度公差直接决定制动钳与刹车盘的同轴度，若孔位偏差超过0.1mm，装车后会出现制动片偏磨、制动抖动、拖刹等一系列故障，因此设计阶段首先需要锁定原车安装基准面，以刹车盘中心为原点建立装配坐标系，逐一匹配原车转向节的固定孔位、待适配制动钳的安装耳孔坐标，确保两个安装界面的孔位完全对应，同时预留出制动盘转动的安全间隙，避免制动盘旋转过程中与适配板发生运动干涉。

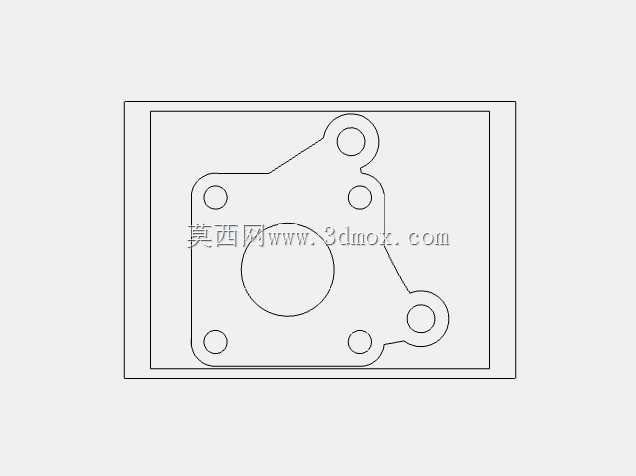

　　从结构外形来看，该适配板采用异形轮廓设计，整体轮廓完全避让周边的悬架摆臂、轮毂轴承、防尘罩等周边部件，六个安装固定孔分布在板件的不同受力点位，其中大尺寸中心通孔用于避让轮毂轴承的突出结构，周边三个带凸台的孔位用于固定制动钳本体，剩余三个孔位对应原车转向节的安装螺柱，板件边缘做了圆弧过渡处理，既减少激光切割后的应力集中点，也避免装配过程中尖锐边缘划伤制动软管或线束。

　　设计过程中需要重点校核安装边界：适配板与制动盘端面的平行度公差需控制在0.05mm以内，制动钳安装后摩擦片中心与刹车盘摩擦面中心的偏移量不能超过0.2mm，否则会导致摩擦片有效接触面积不足，降低制动效能；板件厚度选用10mm的高强度板材，是因为制动过程中制动力矩会全部作用在适配板上，足够的厚度可以避免板件受力变形，保证紧急制动工况下结构不会出现形变失效。从加工适配性角度，该零件采用平面板材激光切割成型，无需额外的折弯、冲压工序，所有孔位一次切割成型，加工精度可以控制在±0.05mm范围内，完全满足制动系统的装配精度要求，切割完成后仅需去除孔位与边缘的毛刺，做表面防锈处理即可投入装配使用。

　　在实际改装场景中，这类适配件主要用于不同车型制动系统的升级换装，比如将大尺寸多活塞制动钳移植到原厂为单活塞制动钳的车型上时，就需要通过这类转接板调整制动钳的安装位置，匹配更大直径的刹车盘，同时保证制动钳的安装强度满足制动力传递要求，设计时还需要考虑轮毂安装后的间隙，确保适配板不会与轮毂辐条发生刮蹭，预留至少3mm的安全间隙，应对车辆行驶过程中悬架跳动带来的位置偏移。
