大众AP发动机R8线圈安装固定座结构

这款安装座属于汽车发动机点火系统的配套承载构件，主要应用在大众AP系列发动机的点火线圈装配环节，作用是为R8规格的点火线圈提供稳定的安装基准，隔绝发动机运行过程中产生的持续振动，避免线圈出现移位、松脱问题，保证点火能量的稳定传输。从实际装车场景来看，该部件布置在发动机气门室罩盖上方的预留安装区域，周边紧邻高压点火线束与进气歧管管路，设计时需要充分避让周边部件的运动与检修空间，不能出现干涉问题。

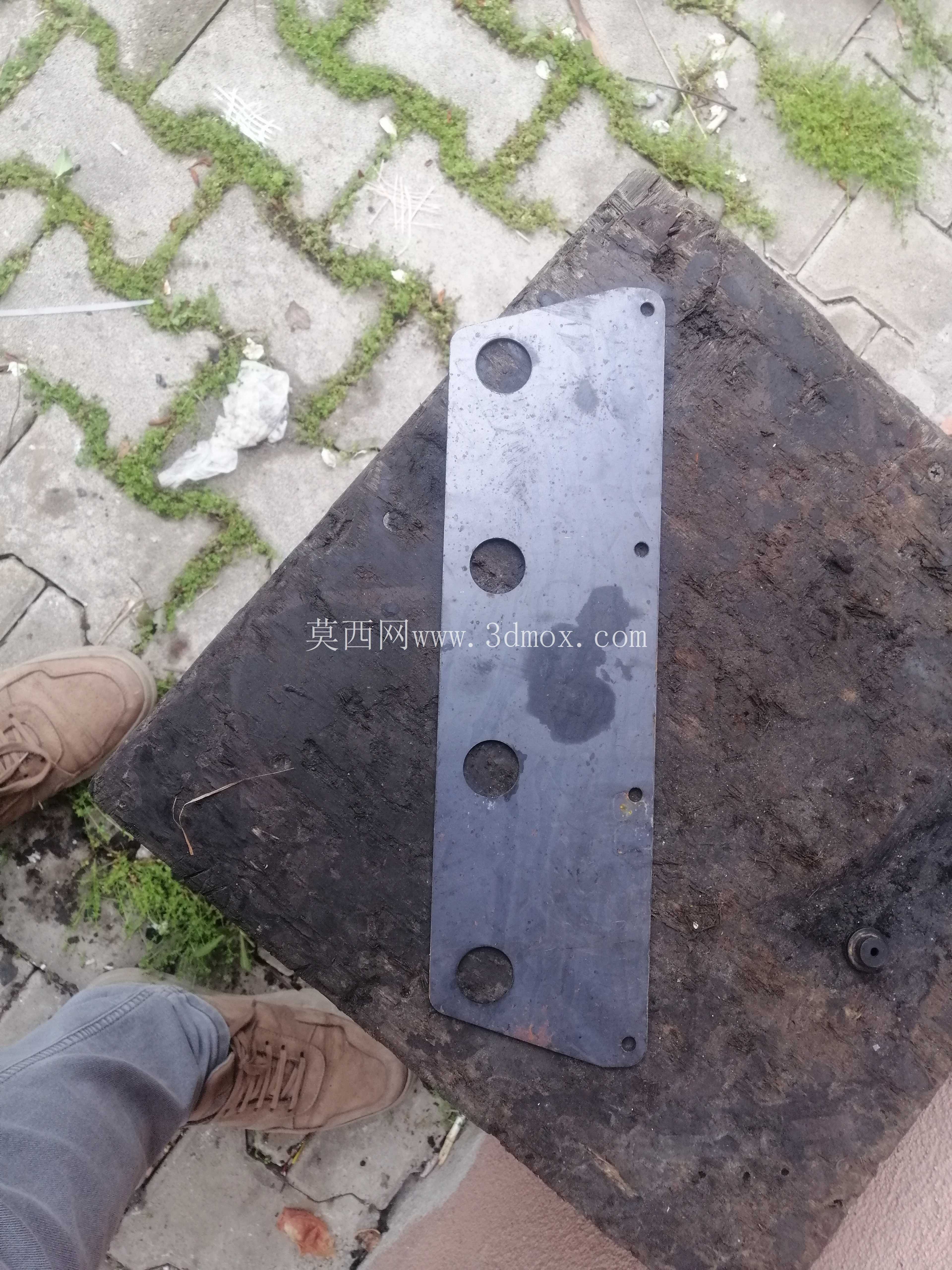

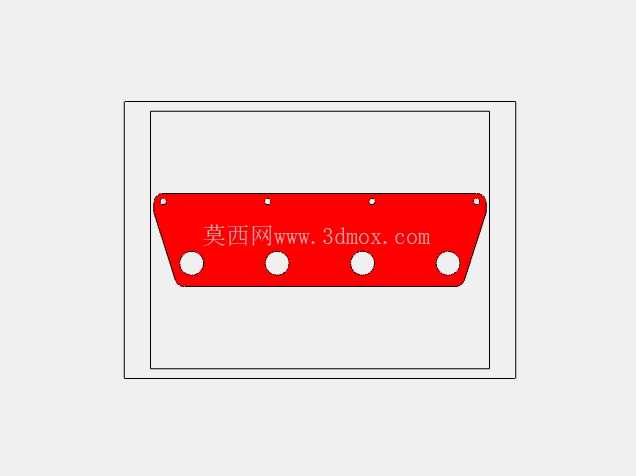

从结构设计思路来看，这款安装座采用平板式冲压成型结构，基材选用冷轧碳素钢板，表面做发黑防锈处理，适配发动机舱内高温、多油污的复杂工作环境。板件上共设置4个大直径通孔，对应4支点火线圈的安装定位位，每个孔位的同轴度公差控制在0.1mm以内，保证线圈安装后与火花塞的对接精度，避免出现接触不良、点火能量损耗的问题；板件边缘分布的4个小直径通孔为总成固定孔，用于通过螺栓将整个安装座固定在发动机缸盖的预设螺柱上，孔位位置度公差严格匹配缸盖安装点的坐标尺寸，装配时不需要额外修配即可直接对位安装。

在安装边界的尺寸把控上，该安装座的整体长宽尺寸完全适配气门室罩盖上方的预留安装平面，板件厚度选用2mm规格，既保证足够的结构刚度，承受发动机运行时的振动载荷不会出现形变，又不会过度增加整机重量。板件边缘做了R1的圆角处理，避免装配过程中割伤高压线束的绝缘层，同时减少应力集中点，提升部件的抗疲劳寿命。设计过程中还考虑到了发动机运行时的热胀冷缩特性，固定孔的孔径比固定螺栓直径大0.5mm，预留足够的热变形补偿量，避免长期高温工作后孔位出现拉扯变形、固定螺栓断裂的问题。

从实际使用功能来看，这款安装座除了基础的固定承载作用，还通过平整的板面结构为点火线圈提供统一的安装高度基准，保证每一支点火线圈的插入深度一致，让各缸点火间隙保持统一，维持发动机各缸工作的均匀性，避免出现单缸点火不良、怠速抖动的问题。冲压成型的工艺选择也适配汽车零部件的批量生产需求，模具结构简单，成型工序少，生产效率高，尺寸一致性好，能够满足主机厂的批量供货要求。在建模过程中，所有孔位的位置坐标完全参考发动机缸盖的原始安装点数据，板件的折弯、倒角细节都按照实际冲压工艺要求还原，能够直接用于冲压模具的设计开发，也可以作为发动机维修替换件的加工参考依据，适配售后维修市场的配件生产需求。
