户外悬挂式风扇诱捕蚊虫装置结构设计

这款蚊虫诱捕装置的结构设计，核心围绕物理消杀的实际使用需求展开，先从应用场景说起，这类装置主要适配家庭庭院、餐饮门店外摆区、露营营地、畜牧养殖圈舍周边等半开放户外场景，也可放置在室内阳台、地下室等蚊虫易聚集的区域，相比传统化学驱蚊、电击杀蚊方案，物理风吸式的结构不会产生药剂挥发风险，也不会出现电击杀蚊时的电火花、蚊虫尸体炸裂飞溅问题，使用安全性更高，尤其适配有孩童、宠物的活动区域。

从功能特性来看，装置核心的捕蚊逻辑是通过特定波段的UV光源释放蚊虫敏感的紫外波段光线，将周边活动的蚊虫引诱至装置进风口区域，再通过直流风扇产生的定向负压气流，将靠近进风口的蚊虫吸入装置下部的储蚊仓内，通过持续的气流风干实现灭杀，避免蚊虫逃逸。整套动力配置选用120mm×25mm规格的直流PC风扇，这类风扇的风压曲线适配短距离负压吸附需求，运行噪音控制在较低区间，不会对周边人员的正常活动造成干扰，供电部分兼容12V直流与120V-220V交流输入，既可以直接接驳家用市电固定放置，也可以搭配移动电源在无市电的户外场景临时使用，适配不同场景的供电条件。

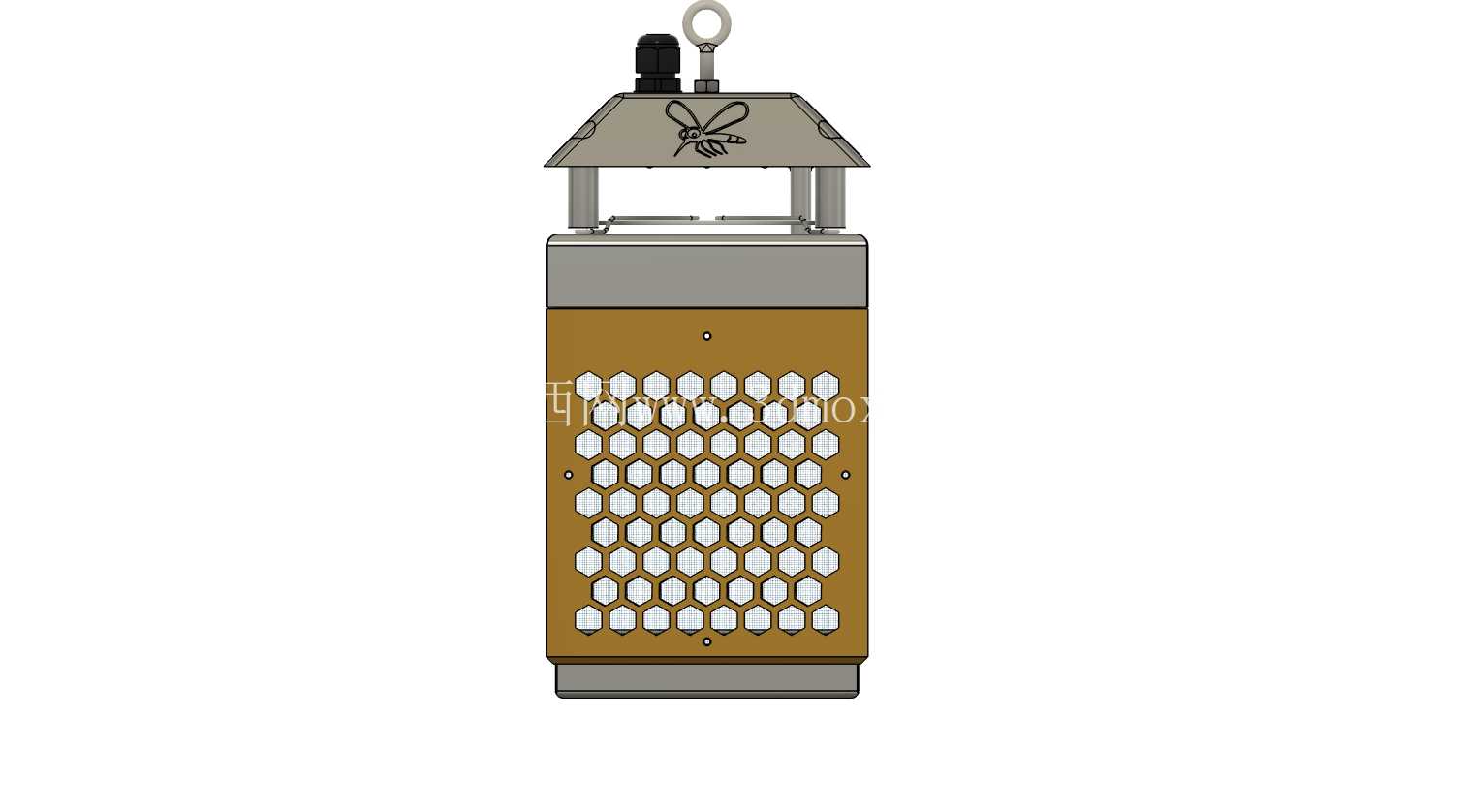

结构设计层面，装置顶部设置了一体化的悬挂吊环，可直接配合挂钩、吊绳实现悬挂安装，也可平稳放置在水平台面上使用，安装方式灵活。顶部的防雨顶盖采用斜坡式造型，既可以在户外使用时遮挡雨水避免内部电路、风扇部件进水，顶盖上印制的蚊虫标识也能起到直观的功能提示作用，顶盖下方预留了足够的进风与诱虫光线扩散空间，避免遮挡光源影响诱捕范围。中部的进风区域采用六边形蜂窝状格栅设计，格栅的开孔尺寸经过反复校核，既可以保证气流顺畅通过，维持足够的负压吸附力，也能防止手指、较大的杂物误入装置内部接触运转的风扇部件，提升使用安全性，格栅区域的棕色配色也能更好融入户外庭院、露营场景的环境风格，不会过于突兀。

装置底部设置了可拆卸的储蚊托盘，托盘与主体采用卡扣式连接结构，无需额外工具即可快速拆卸，日常清理储蚊仓内的蚊虫残骸时，只需要按下卡扣取下托盘倾倒清理后装回即可，维护操作十分简便，托盘与主体的配合面设置了简易的密封结构，避免被吸入的小型蚊虫从配合缝隙处逃逸。电路模块全部集成布置在托盘上方的独立仓体内，与储蚊区域做物理隔离，避免清理时水汽、灰尘接触电路部件造成短路故障，提升装置的运行可靠性。

从安装边界尺寸来看，装置整体外形为立式柱体结构，横截面尺寸与120mm风扇的安装尺寸匹配，整体高度控制在合理区间，悬挂安装时不会占用过多的垂直空间，放置在台面上时也不会因为重心过高出现倾倒问题，整体重量控制合理，普通的墙面挂钩、树枝都可以承担悬挂载荷，无需额外做加固处理。在结构细节处理上，所有的外露棱边都做了圆角过渡处理，避免安装、清理过程中划伤操作人员，外壳部件的壁厚设计兼顾了结构强度与材料成本，采用PC材质的风扇部件也具备足够的耐候性，长期在户外紫外线照射、温湿度变化的环境下不会快速老化脆裂，延长装置的整体使用寿命。

在实际结构建模过程中，需要重点校核风扇安装位的同轴度，保证风扇运转时不会与周边结构件产生干涉，避免出现运行异响；UV光源的安装位置需要设置在进风口中心区域，保证光线可以360度向外扩散，最大化诱捕范围；可拆卸托盘的卡扣结构需要反复调整配合公差，既要保证拆装顺畅，也要保证安装后不会因为风扇运转的震动出现松脱掉落问题；顶部吊环的承重结构需要与顶盖做一体化的加强筋设计，保证悬挂时的结构强度，避免长期悬挂出现吊环断裂的问题。
