迷你AD828音频前置放大单电源模块结构

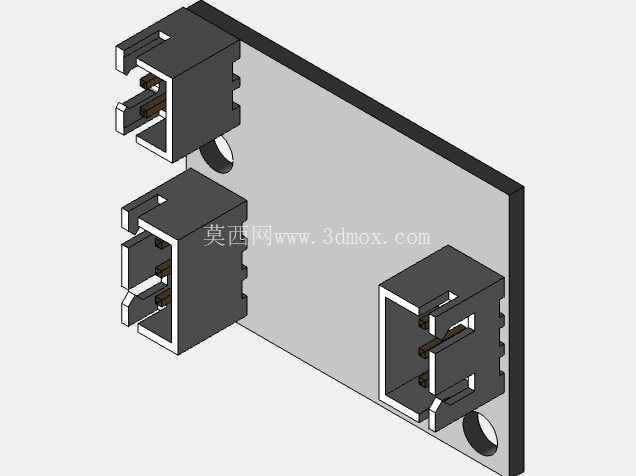

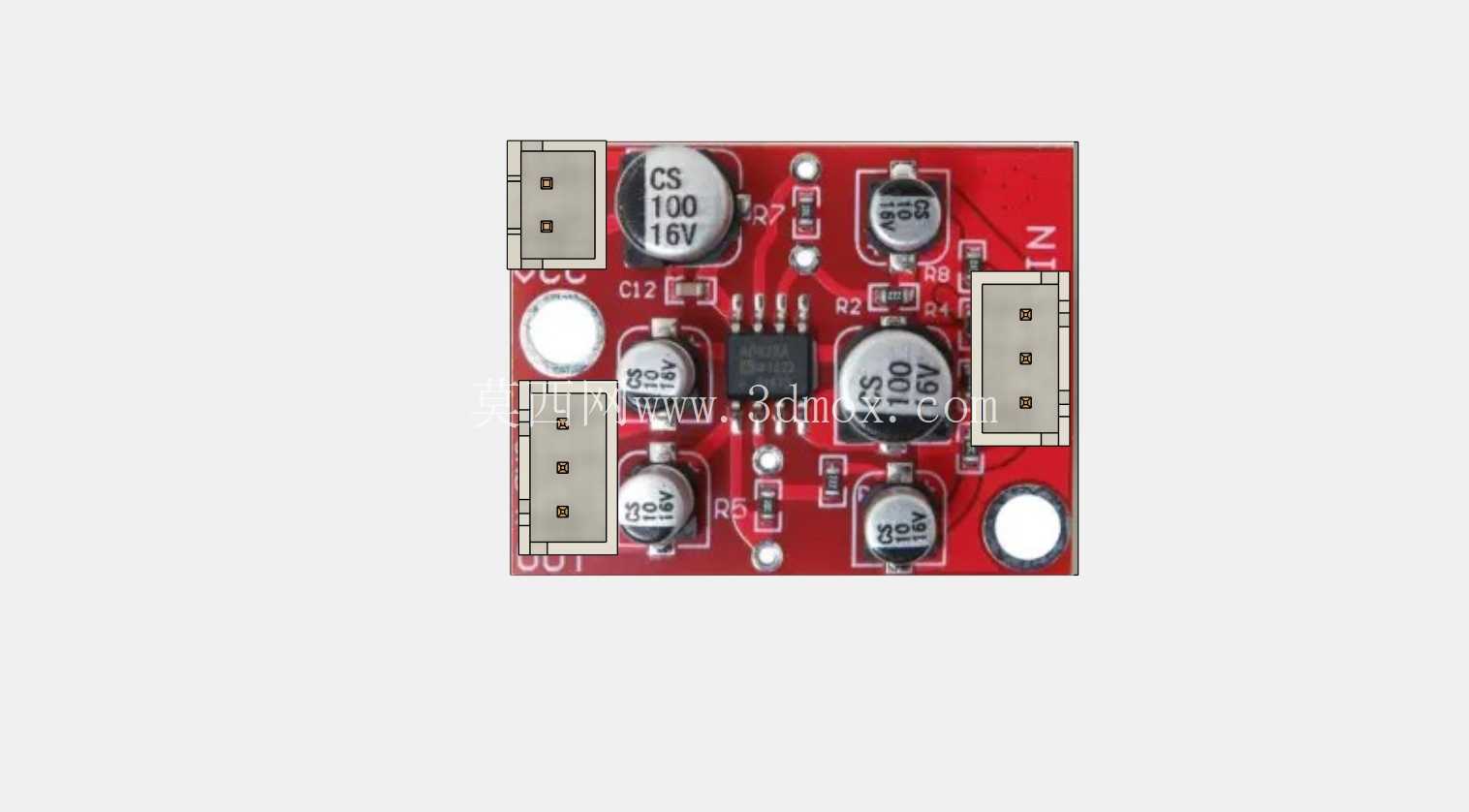

在车载音频改装、小型便携音频设备开发以及工业音频信号采集链路搭建场景中，前置信号放大模块是弱信号拾取后第一级处理的核心部件，直接决定整个音频通路的底噪水平与动态范围表现。这款基于AD828芯片设计的单电源前置放大模块，在结构设计阶段就充分考虑了狭小安装空间的适配需求，整体采用双层FR-4玻纤板作为基材，板厚控制在1.6mm标准厚度，板面长宽尺寸适配多数小型音频设备的预留安装位，四个边角预留直径3.2mm的圆形安装孔，可直接通过M3铜柱固定在设备内部的支架上，也可采用背胶粘贴的方式完成固定，安装边界不会与周边的接插件、电容元件产生干涉。从电路布局思路来看，设计时将信号输入与输出接口分别布置在板边的两个垂直方向，输入接口位于板侧上方，输出接口位于板侧下方，电源接口布置在输入接口同侧，最大程度缩短信号走线长度，减少电源回路对弱信号通路的串扰；板载的电解电容全部采用卧贴与立贴结合的布置方式，电源输入端的100μF/16V滤波电容紧贴电源引脚布置，能够有效滤除电源进线的纹波干扰，信号通路周边的小容量陶瓷电容就近布置在芯片引脚旁，为高频信号提供低阻抗回流路径，避免自激振荡问题出现。模块采用单DC12V供电设计，无需额外搭建正负双电源电路，可直接适配车载12V供电系统、小型桌面音频设备的直流供电回路，省去了双电源模块的额外空间占用与成本投入；实际使用时，模块可将输入的毫伏级弱音频信号放大至线路输出电平，足够驱动后级功率放大电路工作，AD828芯片本身的低失真、宽频响特性，能够保证音频信号在放大过程中保持足够的解析力，不会出现高频衰减、低频浑浊的问题。在结构细节处理上，板载的三个卧式接插件均采用带定位卡扣的封装形式，接插件焊接后与板面保持垂直，插拔连接线时不会出现接插件歪斜、焊盘脱落的问题；板面的丝印层清晰标注了各个接口的定义、电容极性与芯片引脚方向，生产焊接与后期维修时可快速识别元件位置，避免错焊反接导致的芯片烧毁问题。模块的整体高度控制在12mm以内，最高的元件为板载的直立电解电容，安装时不会与上方的设备外壳产生空间冲突，可直接嵌入到狭窄的设备腔体内部，比如车载中控台的改装空隙、小型蓝牙音箱的内部腔体、头戴式耳机的耳罩内部等场景。从实际应用的适配性来看，该模块不仅可用于音频播放设备的前置放大，也可接入工业声纹检测设备的信号采集前端，对麦克风拾取的弱声纹信号进行初级放大，再传输给后级AD采样电路，足够的带宽余量能够保证声纹信号的全频段信息完整采集，不会丢失关键的故障特征频段信号。设计过程中对板面的走线宽度做了差异化处理，电源走线宽度设置为1mm，能够承载足够的供电电流，信号走线宽度设置为0.5mm，走线过程中避免走直角，减少信号反射问题，接地层采用大面积铺铜设计，将整个信号通路包裹在铺铜区域内，有效屏蔽外界的电磁干扰，尤其是车载场景下的点火系统、电机设备产生的电磁辐射干扰，保证信号传输的稳定性。模块的元件排布充分考虑了生产时的SMT贴装工艺要求，所有元件的间距满足贴片机的最小贴装距离要求，波峰焊时不会出现元件连锡、立碑的问题，量产时的良率能够得到有效控制；板边预留的工艺边宽度满足生产线的传送要求，生产完成后可轻松掰除，不会影响板体的最终尺寸。
