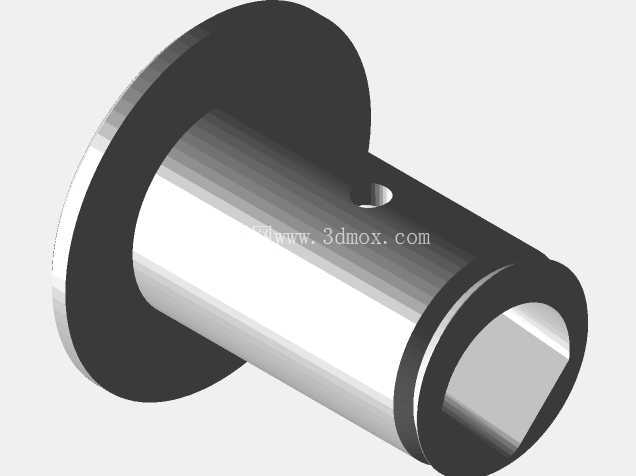

绘图机器人用中心配重笔安装固定座

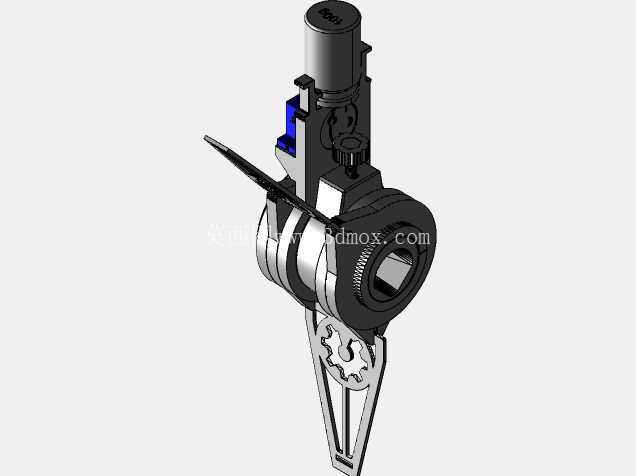

在桌面级绘图机器人的结构迭代过程中，书写执行端的抖动抑制一直是影响成图精度的核心痛点，这款中心配重笔安装座正是针对伺服臂末端的笔具固定与动平衡优化需求设计的结构件，主要适配小型多自由度绘图机械臂的末端执行段安装场景。从实际应用场景来看，这类安装座多用于桌面级书写绘图设备、小型标记机械手、DIY类数控绘图装置的末端，承担笔具夹持固定、末端配重平衡、安装基准定位三个核心作用，区别于常规的笔夹式固定结构，这款安装座采用中心同轴配重布局，将配重块的重心与笔具的书写轴线、伺服臂的摆动回转中心做同轴对齐设计，从根源上降低伺服臂启停、换向过程中因偏心质量带来的惯性冲击。

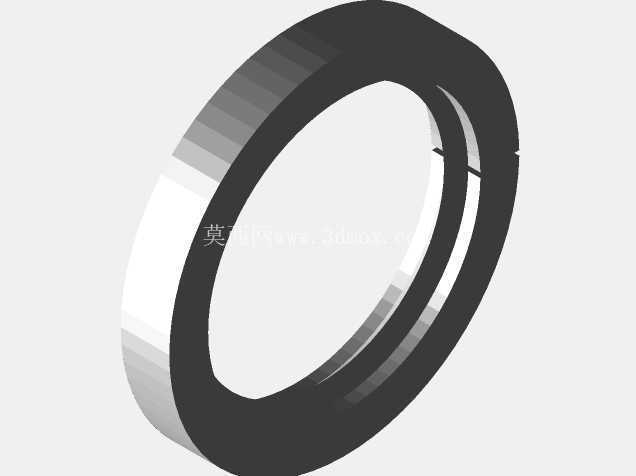

从功能特性上看，该结构集成了笔具快装、配重可调、安装定位三个功能模块，笔具夹持段采用适配标准书写笔外径的直孔夹持结构，配合侧顶紧螺钉实现笔具伸出长度的无级调节，可适配不同书写长度的马克笔、针管笔、圆珠笔等常规书写工具，无需额外定制专用笔具。配重段采用分层叠装的配重环设计，每个配重环的质量经过精准核算，可根据伺服臂的负载能力、书写速度需求增减配重环数量，实现末端转动惯量的匹配调整，避免配重过大导致伺服电机过载，或是配重不足无法抵消偏心抖动的问题。安装连接段采用与伺服臂输出轴适配的标准安装孔位，配合定位销孔实现与臂体的无间隙连接，避免安装间隙带来的书写轨迹偏移。

设计思路上，这款安装座没有采用常规的侧装笔夹结构，而是将笔具轴线设置在伺服臂摆动的中心轴线上，让笔具的书写点始终处于回转中心位置，在伺服臂做上下抬笔、平面摆动动作时，笔具的书写端不会因为臂体摆动产生额外的轨迹偏移，同时将配重块对称布置在笔具轴线的两侧，让整个末端执行件的重心落在回转轴线上，抵消笔具自身重量带来的偏载力矩。针对早期结构中出现的笔座转动、臂体弹跳摆动问题，该结构在安装配合面做了止转平面设计，配合紧定螺钉实现周向完全固定，避免书写过程中笔座随臂体振动产生自转；同时在配重块与臂体的连接位置做了阻尼贴合面设计，吸收伺服臂快速换向时产生的弹跳振动，减少臂体因为惯性冲击产生的余振，缩短振动收敛时间，提升高速书写时的线条流畅度。

从外形尺寸与安装边界来看，该安装座的径向最大尺寸适配常规小型舵机、伺服电机的输出端安装尺寸，不会超出臂体的宽度边界，避免运动过程中与周边结构产生干涉；轴向尺寸上，配重段的长度经过压缩设计，在保证足够配重质量的前提下尽可能缩短轴向伸出长度，降低末端的力臂长度，减少伺服轴的负载力矩。安装时需要注意，笔具的伸出笔尖需要调整到与配重重心处于同一轴向平面内，保证书写时笔尖接触纸面的压力均匀，不会出现单侧偏磨；配重环的叠装需要对称布置，避免单侧质量过大导致新的偏心问题；安装座与伺服臂的连接面需要保证贴合紧密，定位销完全装入销孔后再锁紧固定螺钉，避免连接间隙带来的传动误差。在实际调试过程中，可以通过增减配重环的数量匹配不同书写速度下的动平衡需求，高速书写时适当增加配重质量抑制抖动，精细绘图时适当降低配重减少伺服负载提升响应速度，该结构可直接替换常规笔夹式固定座，无需对原有伺服臂结构做额外修改，适配性较强。
