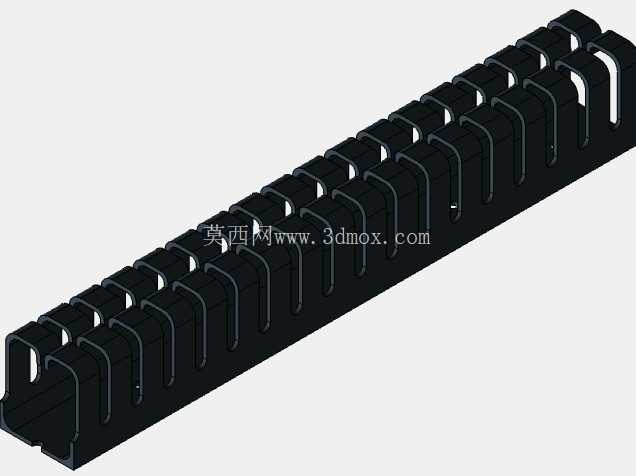

可自定义长度3D打印用电缆线槽结构

　　在电气柜布线、桌面3D打印设备走线、小型自动化模组线束整理场景中，线束的规整排布直接影响后期维护效率与设备运行安全，散乱的线束不仅容易在设备运行过程中被运动部件剐蹭破损，还会大幅提升故障排查时的线路梳理难度，这款适配3D打印制作的电缆线槽，正是针对小批量定制化布线场景开发的走线构件。区别于市面上标准化定长的工业PVC线槽，该结构采用iPart参数化设计逻辑，核心设计思路是将线槽的长度维度设置为可驱动参数，使用者可以根据实际安装空间的边界尺寸，直接在建模环境中修改长度参数即可生成对应规格的线槽模型，无需重新绘制齿形与底座结构，大幅缩短定制线槽的建模周期。

　　从结构细节来看，线槽主体采用U型底座加单侧开口齿片的经典结构，底座部分预留了均匀分布的安装孔位，孔位间距参考通用电气安装导轨的固定孔标准设计，既可以通过自攻螺丝直接固定在亚克力、铝型材框架的安装平面上，也可以搭配背胶使用在不适合打孔的设备内壁场景。齿片部分做了圆角过渡处理，避免穿线时锋利的边缘划伤线缆绝缘层，相邻齿片的开口间隙经过反复验证，既可以保证单根线缆能够顺利卡入槽内，又能在线缆布设完成后依靠齿片的弹性形变卡住线束，防止设备运行震动导致线缆从槽内脱出。考虑到3D打印的工艺特性，整个线槽结构在设计时特意规避了大角度悬空结构，齿片与底座的连接位置做了加厚处理，打印时无需添加额外支撑即可完成成型，即便是使用PLA这类常规3D打印耗材，也能保证齿片反复掰动时不会出现断裂问题。在实际安装使用时，使用者可以先根据安装区域的长度调整模型参数，打印完成后先将线槽底座固定在预设的走线路径上，再将动力线、信号线、控制线分类依次卡入齿片间隙中，不同类型的线缆可以通过齿片的间隔做物理分隔，减少强电线路对弱电信号的干扰。

　　不同于工业批量生产的封闭式线槽，这种开口式齿状结构的线槽在线路后期维护时优势明显，需要更换某一根线缆时，不需要拆开整段线槽的盖板，只需要拨开对应位置的齿片即可取出目标线缆，维护完成后将齿片复位即可，大幅降低后期线路调整的工作量。从安装边界来看，线槽的底座宽度、齿片高度都做了参数化预留，除了长度之外，使用者也可以根据布设线缆的总直径调整槽体的内部宽度与高度，适配从单根信号线到数十根动力线的不同布线容量需求，齿片的厚度也可以根据使用场景调整，如果是需要频繁调整线路的场景，可以适当减小齿片厚度提升弹性，如果是长期固定不改动的布线场景，可以加厚齿片提升结构强度。

　　在桌面级3D打印设备的改装场景中，这类线槽可以完美适配铝型材框架的槽道安装，打印时可以直接在底座背面制作与铝型材槽宽匹配的凸台，直接卡入型材槽道即可完成固定，不需要额外的螺丝配件，让设备整体的走线更加整洁美观。在小型电气控制箱的制作场景中，参数化的线槽可以根据箱体内的空余空间灵活调整长度，不会出现标准线槽长度不合适需要裁剪的问题，避免裁剪后切口不整齐影响布线效果。整个结构的设计没有多余的装饰性特征，所有结构细节都围绕布线实用性、3D打印工艺适配性、安装便捷性三个核心维度展开，没有冗余的结构特征，既能够保证打印速度，也能减少耗材的不必要消耗。
