DIN导轨安装式模拟信号发生器结构设计

在工业测控系统的现场调试、设备校准以及实验室信号模拟环节，这类标准DIN导轨安装的模拟信号发生器是电控柜内不可或缺的配套器件，日常做PLC模拟量通道校验、变频器频率给定信号模拟、传感器信号替代测试时，都需要这类器件输出稳定的标准电信号，不用额外搭建信号源电路，大幅提升现场调试的效率。

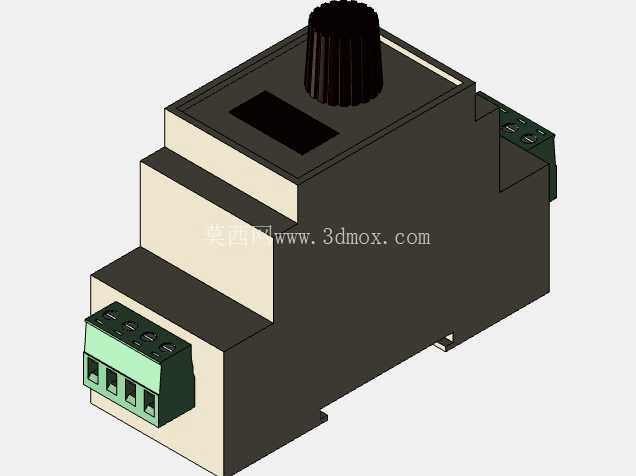

从实际使用场景出发，这类器件的安装边界完全适配工业电控柜的通用安装规范，采用35毫米标准DIN导轨卡扣式安装结构，不需要额外打孔固定，直接卡装在柜内导轨上即可，和断路器、继电器、隔离器等常规电控器件的安装方式完全一致，排布在柜内导轨上时，相邻器件的间距预留只需要满足常规接线操作空间即可，不会占用过多柜内纵深空间，外壳的阶梯式结构设计，刚好避让开柜内的走线槽与相邻器件的接线端子，避免安装后出现端子遮挡、接线空间不足的问题。

功能层面，这款器件覆盖了工业现场最常用的两类标准模拟信号输出量程，分别是0-20mA电流输出与0-10V电压输出，能够匹配绝大多数工业采集设备、执行器件的模拟量输入接口要求，不管是对接PLC的AI通道做精度校准，还是给变频器、调节阀提供给定信号，或是在设备检修时代替温度、压力等传感器输出模拟信号排查回路故障，都能直接适配，不需要额外配置信号转换模块。顶部的调节旋钮采用防滑齿形结构，戴绝缘手套操作时也能精准调整输出值，旋钮旁的标识区域可以清晰标注量程对应关系，避免调试时出现参数误调。正面的接口采用插拔式接线端子，接线时不需要弯折导线，端子的引脚间距符合工业接线安全规范，相邻端子之间的电气间隙满足低压电控设备的绝缘要求，不会出现接线后短路的风险。

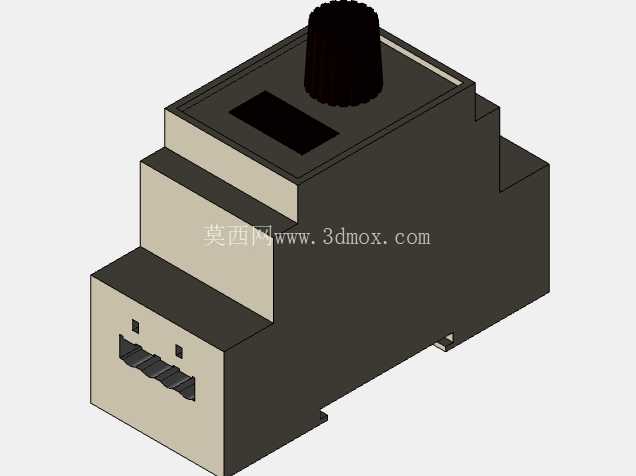

从结构设计思路来看，外壳采用分体式卡扣装配结构，上下壳体通过侧边卡扣配合，不需要额外打螺丝固定，内部电路板的安装定位柱直接和壳体一体注塑成型，装配时电路板直接卡入定位柱即可，既提升装配效率，也能避免螺丝松动导致的电路板移位。外壳的材质选用阻燃级工程塑料，满足电控柜内器件的阻燃要求，表面做哑光磨砂处理，避免柜内照明反光影响参数读取。侧面的散热槽设计在非接线侧，既可以保证内部电路工作时的热量散出，又能避免接线时的金属碎屑掉入壳体内造成短路。导轨卡扣采用弹性结构，拆装时只需要用一字螺丝刀撬动卡扣的解锁位即可将器件从导轨上取下，不需要拆除相邻器件，后期维护更换十分便捷。

实际选型使用时，这类信号发生器的输出精度、负载能力是核心考量指标，结构设计上的安装适配性、接线便捷性同样会直接影响现场施工效率，这款模型还原的结构细节完全贴合工业现场的实际使用需求，从安装卡扣的尺寸、接线端子的位置到调节旋钮的操作空间，都严格遵循工业电控器件的设计规范，不管是做电控柜的三维布局仿真，还是做同类器件的结构设计参考，都能提供准确的结构参照，避免设计时出现安装干涉、操作空间不足等实际落地问题。在做电控系统三维布线设计时，这类器件的外形尺寸准确与否直接影响整体布线的走向规划，模型还原的阶梯式外壳结构、端子伸出长度、旋钮突出高度，都能让布线仿真更贴近实际安装状态，提前预判走线时的弯折半径、线缆预留长度等细节问题，减少现场安装时的改线工作量。
