单节AA卧式插装电池固定座结构

　　在各类低功耗手持检测设备、小型传感终端、嵌入式控制模块的硬件结构设计中，电池供电结构的可靠性直接决定设备的野外工况适应能力，这款单节AA规格的卧式插装电池座，是针对PCB直装场景开发的供电连接部件，日常选型中常被用于空间紧凑的板载供电位设计。不同于常见的立式电池座，这款卧式结构将电池轴向与PCB板面平行布置，能大幅压缩板上垂直方向的空间占用，很多对设备厚度有严格限制的便携仪表、穿戴式工业采集终端，都会优先选用这类安装形式的电池固定件，避免电池凸起影响设备外壳的曲面贴合或者安装间隙。

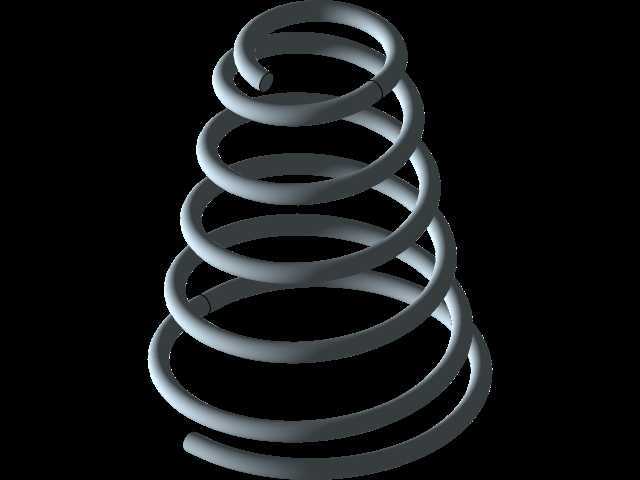

　　从结构功能来看，这款电池座集成了电池限位、电极导通、板端固定三个核心功能，主体采用阻燃绝缘的工程塑料注塑成型，型腔轮廓完全匹配AA电池的圆柱外形，两端设置的弹性卡扣能在电池装入后提供足够的抱紧力，即便设备承受常规的运输振动、工况冲击，电池也不会出现松脱移位导致的供电中断。两端的导电接触件采用镀镍弹簧钢片冲压成型，正极接触端设计有内凹的弧形接触面，能和电池正极的凸台形成稳定贴合，负极则采用带预压弹力的悬臂结构，装入电池时能提供合适的轴向预紧力，既抵消电池长度的制造公差，也能在高低温环境下补偿材料热胀冷缩带来的尺寸变化，保证接触电阻始终处于稳定区间，避免出现接触不良导致的电压波动。

　　安装边界方面，这款电池座采用直插式引脚设计，两个固定引脚同时作为导电引出端，引脚间距符合常规PCB布线的通用规范，插装后引脚穿过PCB预留的安装孔，波峰焊或者手工焊都能完成固定，焊接后电池座底面与PCB板面贴合，不需要额外的固定螺丝或者粘接工序，能有效减少装配环节的工时消耗。设计过程中需要重点关注几个细节：首先是型腔的内径尺寸，要兼顾电池的装入顺畅度和固定可靠性，尺寸过大电池容易晃动，尺寸过小则会导致电池装入困难，甚至长期使用后出现塑料蠕变导致的卡滞；其次是导电弹片的弹力设计，弹力过小接触不可靠，弹力过大则会提升电池的装入难度，甚至长期挤压导致电池外壳变形漏液；另外还要考虑电池装入后的极性防呆设计，这款结构在型腔两端做了差异化的轮廓设计，反向装入电池时无法完全卡入到位，能从结构上避免装反电池导致的电路烧毁问题。

　　在实际的设备结构适配中，这类卧式电池座的周边需要预留足够的操作空间，要保证手指或者辅助工装能顺利完成电池的取放，通常在电池座的侧向预留至少一个电池直径的操作空间，就能满足日常更换电池的需求。同时在PCB布局时，要注意电池座下方尽量不要布置过高的元器件，避免焊接后出现干涉，另外导电引脚的走线要尽量短粗，减少供电回路的压降，尤其是大电流脉冲放电的场景，还要考虑引脚的载流能力匹配。很多户外使用的温湿度采集节点、小型无线传感模块，都会选用这类电池座搭配锂铁电池或者碱性电池，能实现数年的免维护供电，结构上不需要额外设计电池仓盖的卡扣或者密封结构，直接通过设备外壳的筋位压住电池座上方，就能实现电池的二次固定，进一步简化整体的结构设计。不同于引线式的电池连接结构，这种直插式电池座的定位精度更高，自动化焊接时的一致性更好，适合批量生产的消费类工业电子产品，在结构建模时需要准确还原弹片的自由状态和压缩状态尺寸，避免装配时出现弹片与塑料型腔的干涉，同时要预留出塑料件的注塑拔模斜度，保证开模后的零件成型精度，引脚的位置度公差要控制在合理范围，避免插装时出现引脚偏位无法插入PCB孔的问题。
