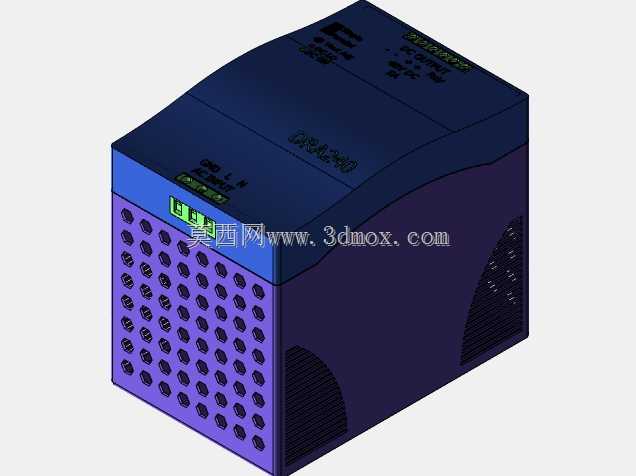

DIN导轨安装式开关电源DRA240结构设计

在工业自动化控制柜、成套配电柜体、生产线分布式供电节点这类场景里，导轨式开关电源是承担交流转直流供电的核心部件，这款DRA240的三维结构完全贴合现场安装与运维的实际需求，没有多余的冗余设计。从实际使用场景来看，这类电源普遍部署在标准35mmDIN导轨的柜内安装位，周边往往排布着PLC模块、继电器组、接线端子排、信号隔离器等元器件，所以设计时首先要考虑的就是安装边界的适配性——整体外形采用方正的模块化壳体，宽度方向严格控制在标准导轨安装的模数范围内，不会挤占相邻元器件的安装空间，深度方向适配常规电控柜的内深预留，不会出现柜门关合干涉的问题。

设备的核心用途是将现场90-264V范围的宽幅交流输入电压，稳定转换为24V直流输出，给柜内的传感器、执行器、工控模块、小型直流负载提供稳定的供电支撑，240W的额定功率可以覆盖单段导轨上十余个小型工控器件的供电需求，不需要额外搭配分路电源，减少柜内的布线复杂度。从功能特性的结构落地来看，壳体正面的大面积蜂窝状通风孔是热设计的关键部分，开关电源工作时功率器件产生的热量可以通过这些开孔形成自然对流散热通道，不需要额外加装散热风扇，既降低了运行噪音，也避免了风扇积灰带来的维护需求，适合粉尘浓度不高的常规工业车间环境；壳体侧面预留的散热格栅与正面通风孔形成空气对流路径，保证长时间满负载运行时内部器件的温度处于合理区间，延长电容、功率管等核心器件的使用寿命。

安装结构上，背部集成了标准DIN导轨卡扣，不需要额外的安装固定件，现场装配时只需要将卡扣对准导轨上沿按压到位即可完成固定，拆卸时拨动卡扣解锁拨片就能快速取下，比螺丝固定的电源节省至少三分之二的装配时间，适合产线快速搭建、后期运维更换的需求。接线端子区域设置在壳体的下部，对应柜内布线时的走线方向，强电输入、直流输出的端子位做了清晰的物理分隔，避免接线时误碰导致的短路风险，端子的压线范围适配常规柜内使用的0.5-2.5平方多股铜芯线，不需要额外压接特殊规格的线鼻子。

从建模设计的思路来看，整个壳体的曲面与棱角做了平衡处理，顶部的微弧面既提升了壳体的结构强度，避免注塑成型时的翘曲变形，也不会积留柜内可能掉落的灰尘、凝露水；壳体上下盖的卡扣连接结构在模型里做了完整的还原，装配时不需要螺丝就能完成上下壳的扣合，接缝处的错位量控制在0.2mm以内，满足工业设备的防护等级要求。前端的状态指示灯位置做了凸起的导光结构设计，安装在柜内时，操作人员站在柜门前就能清晰看到电源的运行状态，不需要凑近柜体查看，日常巡检的效率更高。

考虑到柜内布线的实际需求，壳体两侧预留了扎带固定位，接线完成后可以用扎带将输入输出线束固定在壳体侧边，避免线束晃动拉扯端子导致的接触不良问题；壳体的边角做了小圆角处理，装配时不会划伤操作人员的手部，也不会刮破线束的绝缘层。整个结构的尺寸链设计完全匹配工业电控柜的通用安装规范，不管是新柜组装还是旧柜电源替换，都能直接适配原有导轨位，不需要重新打孔调整安装位置，替换时只需要断开原有接线，取下旧电源卡上新电源就能完成更换，停机时间可以控制在十分钟以内，对于连续运行的生产线来说，能大幅减少运维停机带来的产能损失。
