方形四分之一转侧围板快装锁具结构

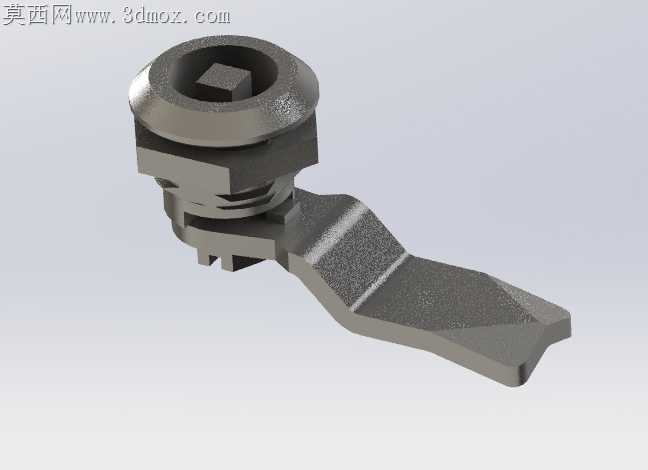

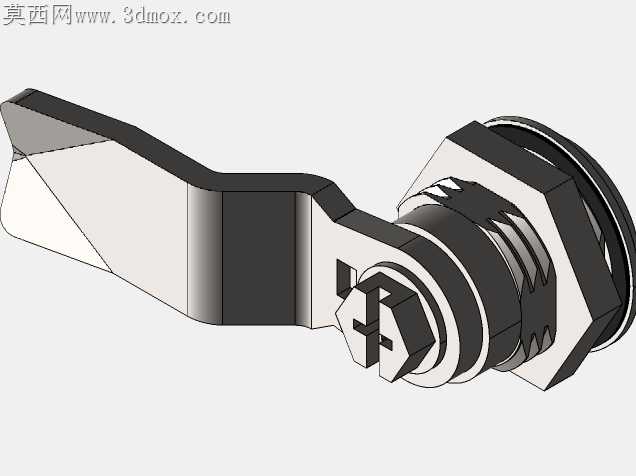

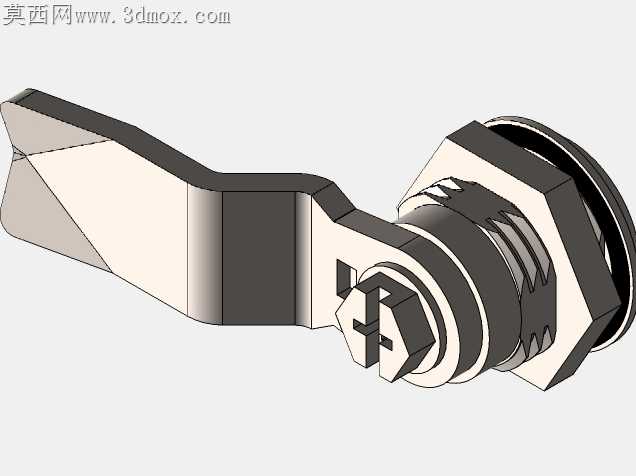

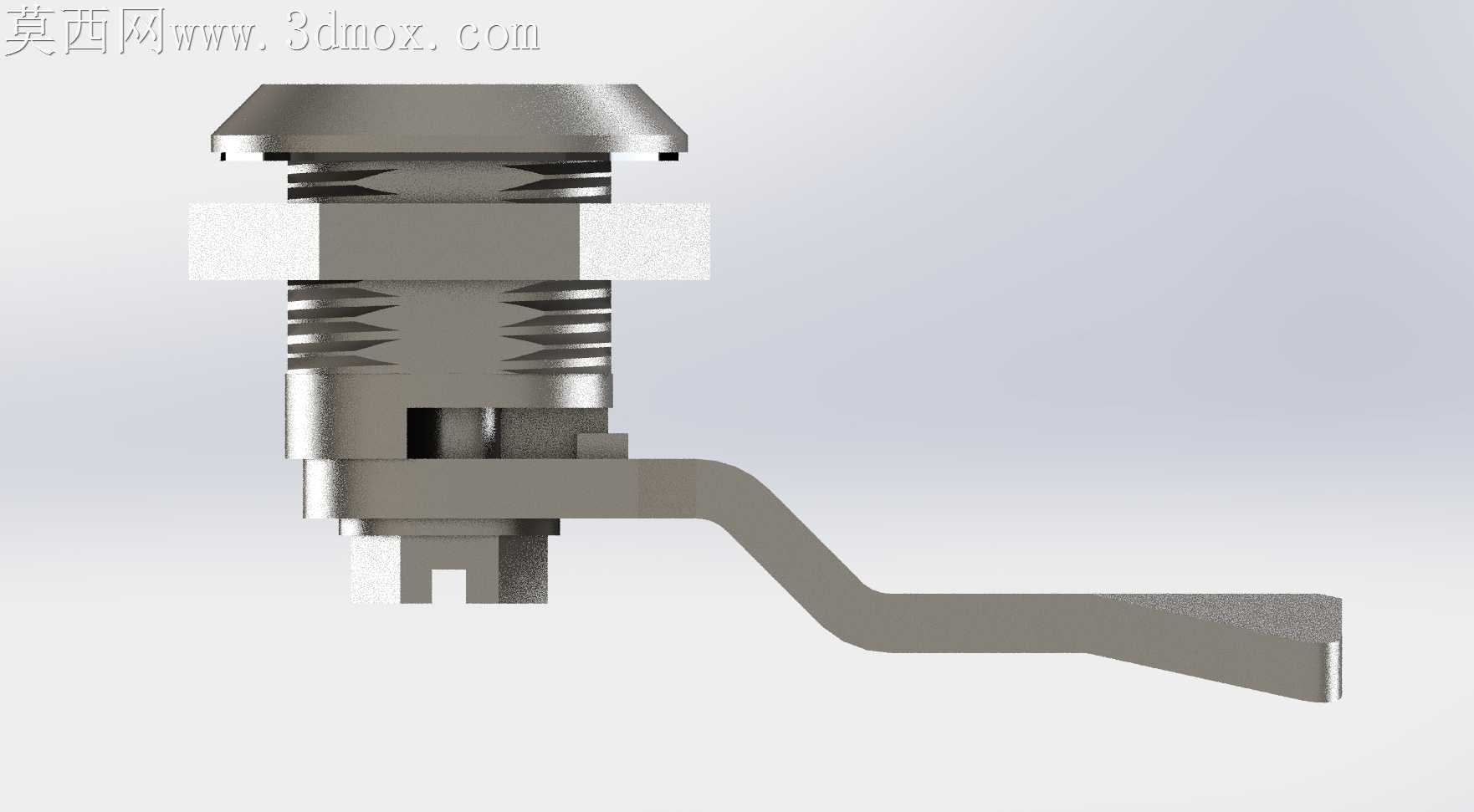

钣金机柜侧围板的现场安装痛点，始终绕不开锁具与安装孔的公差匹配问题——常规圆柱转舌锁在22mm安装孔位装配时，常因钣金冲压孔的椭圆度误差、锁身外螺纹的同轴度偏差，出现锁体卡滞、转舌刮擦柜体内壁的问题，这款方形驱动的四分之一转面板锁，在结构设计阶段就针对这类加工适配问题做了针对性调整。锁头顶部的方形驱动槽没有采用尖锐直角设计，槽口边缘做了0.3mm的倒角过渡，既适配标准方杆钥匙的插入公差，也避免了冲压加工时槽口应力集中导致的崩边问题，日常频繁启闭的工况下，不会出现钥匙打滑、槽口磨圆的失效情况。锁身与安装孔配合的柱体段，特意做了三段式阶梯结构，最上端的法兰压边直径比安装孔大3mm，能完全覆盖钣金孔的冲压毛刺边缘，中间的定位柱直径设为21.9mm，与22mm安装孔保留0.1mm的间隙配合量，既不会因为间隙过大出现锁体晃动，也不会因为孔位轻微变形导致锁体插装卡滞，下端的螺纹段长度适配1-2mm厚度的钣金柜体，不需要额外加装调整垫片就能实现压紧固定。转舌部分的弯折角度没有照搬常规90度平直设计，而是顺着锁体旋转轨迹做了12度的斜向抬升，锁止状态下转舌末端能紧密压合在柜体内侧的搭边上，不会因为钣金件的焊接变形出现锁合间隙过大、围板晃动的问题，解锁旋转时转舌会顺着斜度自然抬离搭边，不会刮擦柜体表面的喷塑层。锁体根部的止转卡位做了不对称的凸耳设计，安装时凸耳卡入钣金上对应的定位缺口，不需要额外借助工具固定锁身，单手就能拧紧紧固螺母，大幅提升现场装配效率。金属材质的表面做了细磨砂质感处理，既保留金属件的耐用质感，也不会因为反光过于强烈显得廉价，渲染时特意调整了金属粗糙度参数，让锁体表面的光影过渡更贴近真实锌合金压铸件的质感，边缘的高光不会过于突兀，能清晰呈现各段结构的衔接细节。这类锁具多用于电气机柜、设备侧护板的快装场景，不需要复杂的安装工序，日常维护时用配套方杆钥匙就能快速开启围板，结构上没有多余的冗余零件，加工时只需要压铸、去毛刺、攻丝、表面处理几道工序就能完成，零件一致性容易控制，批量生产时的不良率能控制在极低水平。
