卧式金属板结构工业气罐三维设计

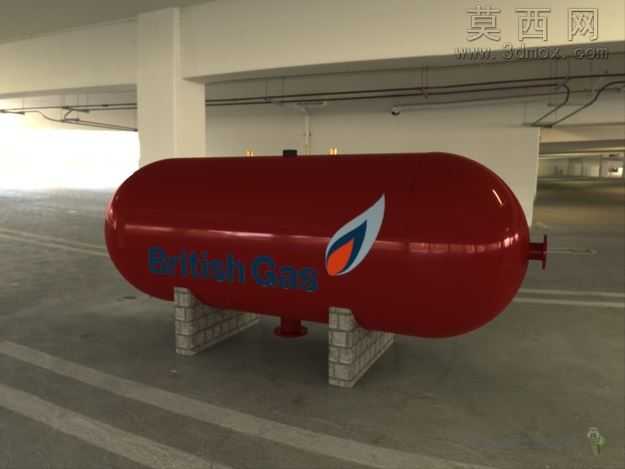

本作品为卧式工业气罐的三维设计成果，整体采用金属板钣金成型的工艺逻辑开展建模工作，建模阶段优先还原气罐的真实生产结构逻辑，首先通过草图绘制罐体两端的椭球形封头轮廓，结合旋转凸台指令生成封头基础实体，再通过钣金基体法兰指令构建筒身的金属板卷制结构，建模过程中严格匹配金属板折弯、卷圆的工艺参数，预留出封头与筒身对接的焊接余量，保证模型结构符合实际钣金加工的生产要求。罐体顶部预留的多个接口结构，采用拉伸切除与凸台组合的方式完成建模，精准还原接口的安装定位尺寸与配合公差，底部配套的支撑支座采用木质纹理的材质设定，通过多实体建模方式拆分支座的承托面与支撑脚结构，保证支座与罐体曲面的贴合度完全匹配，避免出现结构干涉问题。材质与渲染环节，罐体主体采用红棕色金属烤漆材质，调整材质的反射粗糙度参数模拟真实金属漆面的柔和反光效果，罐体中部的标识区域采用白色哑光贴膜材质，通过贴图映射功能将品牌标识精准贴合在筒身曲面位置，调整贴图的UV坐标避免出现拉伸变形问题，底部支座赋予浅棕色实木材质，添加细微的木材纹理凹凸贴图提升材质真实感。场景布光采用三点布光逻辑，主光源从侧上方投射模拟室内柔光效果，辅助光源补充暗部细节避免出现死黑区域，轮廓光勾勒罐体的曲面边缘提升立体感，地面添加微弱的反射效果增强场景真实度。设计过程中同步关联参数化表格，将罐体的容积参数、金属板厚度参数、整体长度直径参数与Excel表格做关联配置，当调整表格内的参数数值时，模型的整体尺寸、封头曲率、筒身长度会同步更新，无需重复开展建模操作，大幅提升同类型气罐产品的设计迭代效率，参数调整过程中会自动校验容积与尺寸的匹配关系，当容积低于设定阈值时会自动调整顶部结构的布局，保证设计参数的合理性。整个模型的结构拆分完全贴合实际生产的装配逻辑，所有钣金件的折弯系数、展开尺寸都预留了工艺计算空间，既可以用于产品外观展示，也可以为后续的生产加工、工艺拆解提供精准的三维数据参考。
