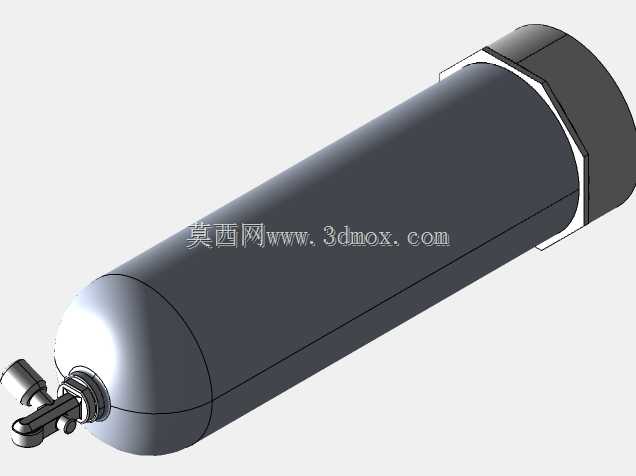

CatalinaS80铝制高压储气潜水储罐结构

　　这款铝制承压储罐的设计，核心围绕潜水作业场景下的高压气体存储需求展开，罐体主体采用6061铝合金旋压成型工艺制作，整体为长圆柱搭配两端标准椭圆封头的结构形式，其中一端封头集成了瓶阀安装接口与瓶口锁紧结构，另一端为一体式旋压封闭封头，外部配套的六角形防护套可在罐体摆放、转运过程中避免封头直接受磕碰损伤，同时也能作为安装固定时的限位结构使用。从实际应用场景来看，这类罐体除了作为水肺潜水的高压空气储气瓶使用外，也可适配小型气动系统的应急储气、高压气体短途转运等场景，罐体的铝合金材质相比传统钢制气瓶具备更优的抗海水腐蚀性能，自重也能降低40%左右，更适合单人携带作业的使用需求。设计过程中首先确定的是罐体的承压边界，

　　额定工作压力下的筒体壁厚经过薄膜应力计算校核，椭圆封头的曲率半径严格按照内压容器标准取值，避免应力集中区域出现在封头与筒体的连接焊缝位置，瓶阀接口采用标准锥管螺纹设计，配套的金属密封面可保证高压下的气体密封性能，接口旁的侧向预留孔可适配压力传感器、安全泄压阀等外接附件，满足不同使用场景下的功能扩展需求。外形尺寸方面，罐体的长径比控制在合理区间，既保证了足够的储气容积，也能适配常规潜水背架的安装尺寸，筒体外部无突出结构，可直接套入配套的防护套或固定绑带，端部的六角防护套对边尺寸与常规气瓶扳手匹配，方便瓶阀的拆装与维护作业。从安装边界来看，罐体的固定支撑位置可选择筒体中部的两处环形区域，配套的抱箍固定结构不会对筒体产生局部压应力，

　　避免长期固定使用过程中出现筒体局部变形的问题，瓶阀端的接口伸出长度经过控制，安装瓶阀后不会超出防护套的端面范围，避免转运过程中瓶阀受撞击损坏。设计时也充分考虑了罐体的加工工艺性，筒体部分采用无缝铝管坯料，两端封头通过热旋压工艺与筒体一体成型，减少了环向焊缝数量，仅在瓶阀接口位置有一处环形焊缝，所有焊缝位置都经过无损检测要求，保证承压状态下的结构可靠性，罐体的内外表面都做了硬质阳极氧化处理，内表面的氧化层可避免高压气体对铝材的腐蚀，外表面的氧化层则可提升耐磨性能，适应户外、水下等复杂使用环境。在结构细节上，瓶阀接口的位置做了局部加厚处理，因为该位置属于应力集中区域，不仅要承受内部气体压力，还要承受瓶阀安装、使用过程中的附加力矩，

　　局部加厚的结构可有效降低该区域的应力水平，提升长期使用的疲劳寿命，罐体底部的封闭封头位置做了平面处理，可让罐体竖直稳定放置在平面上，方便充气、存放过程中的摆放，不需要额外的底座支撑。对于三维建模从业者来说，这类承压容器的建模重点在于曲面的连续性控制，封头与筒体的过渡位置要保证曲率连续，避免出现建模棱角导致后续有限元分析时出现应力奇异的问题，螺纹部分可采用简化建模方式，不需要绘制完整的牙型，仅需要保留接口的安装尺寸与配合边界即可，外部的六角防护套可单独作为零件建模，方便后续出工程图时标注装配关系，同时也能在装配模拟时检查防护套与瓶阀、固定绑带之间的干涉情况。实际选型过程中，这类铝制储罐的容积、工作压力是核心参数，建模时需要严格按照实际产品的尺寸比例构建，保证模型可直接用于装配模拟、安装布局校核等工作场景，罐体的重心位置也需要在建模时准确还原，方便后续配套背架、固定结构的重心匹配设计，避免使用过程中出现重心偏移影响操作的问题。
