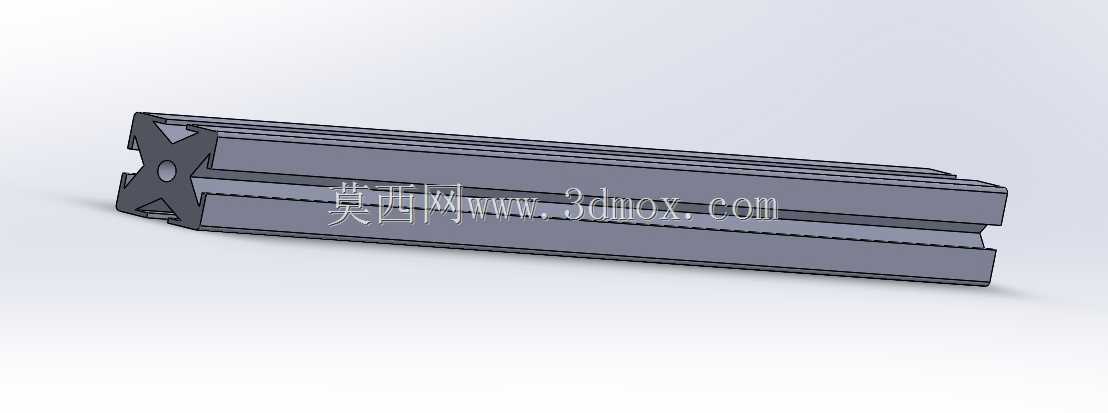

20×20规格十字槽铝质仿古工业型材

　　这款20mm×20mm截面的十字槽铝质型材，在小型非标设备框架搭建、桌面级工装治具基体、复古风格工业展陈支架、教学实验台架等场景中有着极高的适配性。区别于常规欧标或国标工业铝型材的槽口设计，该型材采用四面对称的十字形开槽结构，槽口分布在截面四个方向的中心位置，搭配端面的星形定位孔，可实现多方向的连接件快速装配，无需额外加工端面定位孔即可完成垂直、平行、斜向等多种角度的型材拼接，大幅降低现场装配的加工工序。

　　从设计思路来看，这款型材在满足结构强度的前提下做了仿古外观处理，表面没有常规工业铝型材的亮面阳极氧化质感，而是采用哑光做旧的表面处理工艺，既保留了铝合金材质轻质、耐腐蚀的核心优势，又能适配复古工业风的展陈、文创类设备的外观需求，避免常规亮面铝型材与复古场景的视觉违和感。截面尺寸严格控制在20mm×20mm的方形边界内，外接圆尺寸不超过28.3mm，安装时的预留空间只需满足单边2mm的装配间隙即可，不会占用过多的设备内部空间，适合对安装边界有严格限制的小型紧凑设备使用。型材的槽口尺寸经过适配设计，可兼容常规的M4、M5规格的T型螺栓、弹片螺母，不需要单独开模定制配套连接件，用户可直接使用现有标准五金件完成装配，降低配件采购成本。

　　在实际使用中，这款型材可单独作为直线导轨的安装基体使用，四面对称的槽口可同时安装传感器、走线槽、拖链等附属部件，单根型材即可完成多组件的集成安装，减少框架整体的型材用量。端面的星形定位孔可配合专用的角件、端盖完成型材的端面封堵与连接，定位精度可达0.1mm以内，拼接后的框架整体形变量小于0.5mm/m，满足小型精密设备的框架刚度要求。不同于常规铝型材的直角棱边设计，这款型材的棱边做了微小的R0.5圆角处理，既避免装配过程中划伤操作人员，也让仿古外观的质感更加协调，不会出现尖锐棱边带来的突兀感。

　　槽口内部的加强筋设计经过力学仿真优化，在壁厚仅1.2mm的情况下，单根1m长的型材中点集中载荷可达15kg，满足小型设备框架的承重需求，同时将整根型材的重量控制在0.4kg/m以内，大幅降低整体设备的自重。在展陈场景使用时，该型材可直接作为复古风格设备的外露框架，不需要额外加装装饰盖板，表面的做旧处理可直接匹配工业风的装修风格，减少后期外观装饰的工序与成本。在工装治具场景中，可利用四向槽口快速调整夹具、定位块的安装位置，不需要在型材上额外钻孔攻丝，调整位置时只需松开T型螺栓即可滑动调整，调整完成后锁紧即可固定，适配多品种小批量生产的工装快速换型需求。型材的长度可根据实际需求任意裁切，裁切端面经过简单去毛刺处理即可安装端盖，不需要做特殊的表面处理，裁切后的截面不会出现锈蚀问题，适配现场灵活改制的需求。
