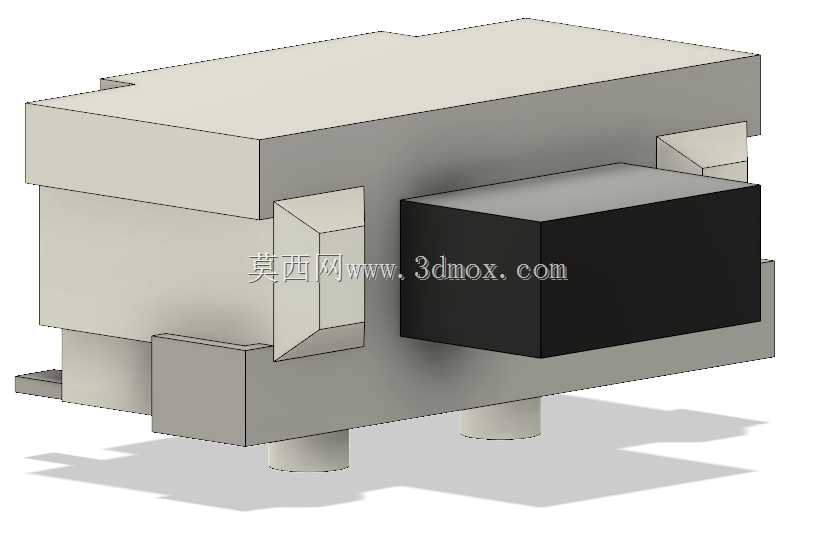

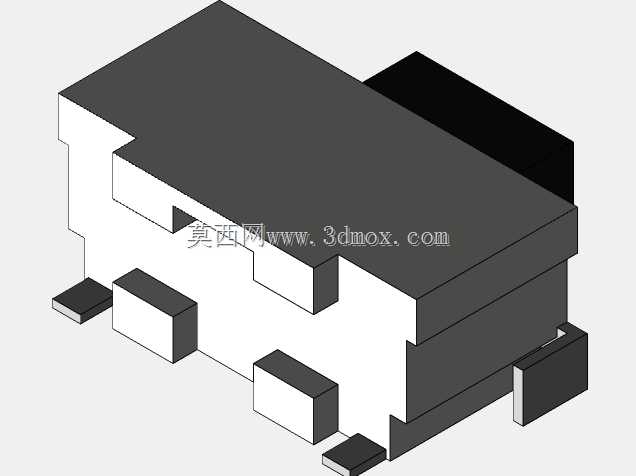

2x4x3.5规格SMD侧按触觉直角按钮

　　在消费电子、工控板卡、小型智能硬件的PCB板级设计中，板载操作按键的选型往往直接影响整机装配效率与操作手感，这类2x4x3.5mm规格的侧按式触觉按钮，是当前高密度贴片组装场景里应用极广的一类基础交互元件。不同于常规顶按的轻触开关，侧按结构的操作触发方向平行于PCB板面，在很多侧置按键的便携设备、板边操作的工控模块里，能省去额外的传动结构，直接将按键触发端对准设备外壳的操作位，减少结构件的堆叠冗余。

　　从实际功能特性来看，这类触觉直角按钮属于瞬时通断的开关元件，常态下触点处于断开状态，当侧向施加达到动作阈值的按压力时，内部弹片发生形变实现触点导通，撤去外力后弹片自动复位，触点断开，整个触发行程通常在0.15-0.25mm区间，触发压力根据选型不同覆盖160gf到260gf的常用范围，能适配消费电子的轻触反馈需求，也能满足工控场景下避免误触的操作力度要求。开关本身的接触电阻稳定在毫欧级，绝缘电阻满足常规低压电路的耐压要求，能适配3.3V、5V等常见板载信号回路的通断需求，不会给弱电信号回路带来额外的损耗。

　　在设计思路层面，这类SMD侧按按钮完全围绕表面贴装工艺的生产要求做结构优化，两个贴片式固定引脚从本体底部垂直引出，与PCB焊盘的接触面积经过回流焊工艺验证，既能保证焊接后的固定强度，也能避免焊锡溢出导致的引脚短路。开关本体的定位柱设计在引脚旁侧，在PCB设计时对应预留定位孔，贴片机吸嘴拾取元件后通过定位柱与孔位的配合实现精准对位，偏移量控制在SMT工艺允许的公差范围内，不会出现贴装偏移导致的焊接不良。侧按的触发端做了圆弧过渡处理，避免操作时的锐边硌手感，同时触发端的伸出长度经过匹配计算，刚好能适配常见0.8-1.2mm厚度的设备外壳，装配后按键端面与外壳表面的高度差控制在合理区间，既不会出现按键卡滞，也不会因为突出过多导致运输过程中的误触发。

　　从外形尺寸与安装边界来看，元件本体的长宽高严格控制在2mm×4mm×3.5mm，属于极小尺寸的板载元件，在高密度布板的场景下，占用的PCB板面积极小，能给其他主芯片、被动元件留出充足的布线空间。安装时需要注意的边界条件较多，首先是焊盘的封装设计必须匹配引脚的实际尺寸，焊盘宽度比引脚宽度宽出0.2mm左右，长度方向预留0.3mm的焊锡浸润区域，保证回流焊时焊锡能均匀包裹引脚，提升焊接可靠性。其次是元件周边的禁布区要求，触发端的运动方向上不能布置过高的元件，避免干涉按键的按压行程，本体上方的元件高度差也要满足贴片机吸嘴的拾取空间要求，通常要预留至少1.5mm的吸嘴作业空间。在结构装配层面，外壳的按键开孔中心要与按钮触发端的中心严格对正，公差控制在±0.1mm以内，开孔直径比触发端直径大0.3mm左右，避免按压时按键与外壳孔壁发生摩擦，导致操作卡滞、手感变差。

　　在实际的项目应用中，这类侧按按钮常被用在蓝牙耳机的功能按键、便携测量仪器的侧边操作键、工控IO模块的板边设置键、小型智能家居模块的复位按键等场景，相比插件式的按键，SMD封装能完全兼容全自动化的SMT产线，不需要额外的波峰焊或者手工焊接工序，能大幅提升整板的组装效率，降低生产过程中的人工成本。同时因为整体结构紧凑，在很多对内部空间要求严苛的可穿戴设备里，这类小尺寸侧按按键几乎是唯一的选型方向，不需要额外的按键支架或者传动杠杆，直接通过外壳的按键筋位触碰开关触发端就能实现操作，大幅简化了整机的结构设计复杂度，也减少了因为传动结构磨损带来的按键失效问题，提升整机的使用寿命。在建模过程中，需要严格还原元件的实际外形公差，尤其是引脚的共面度、触发端的位置度，这样导出的STEP模型才能直接用于PCB的结构干涉检查，提前发现装配过程中可能出现的按键卡滞、空间不足等问题，避免后期开模后的结构修改，缩短整个产品的研发周期。
