卧式塑料注射成型设备结构设计

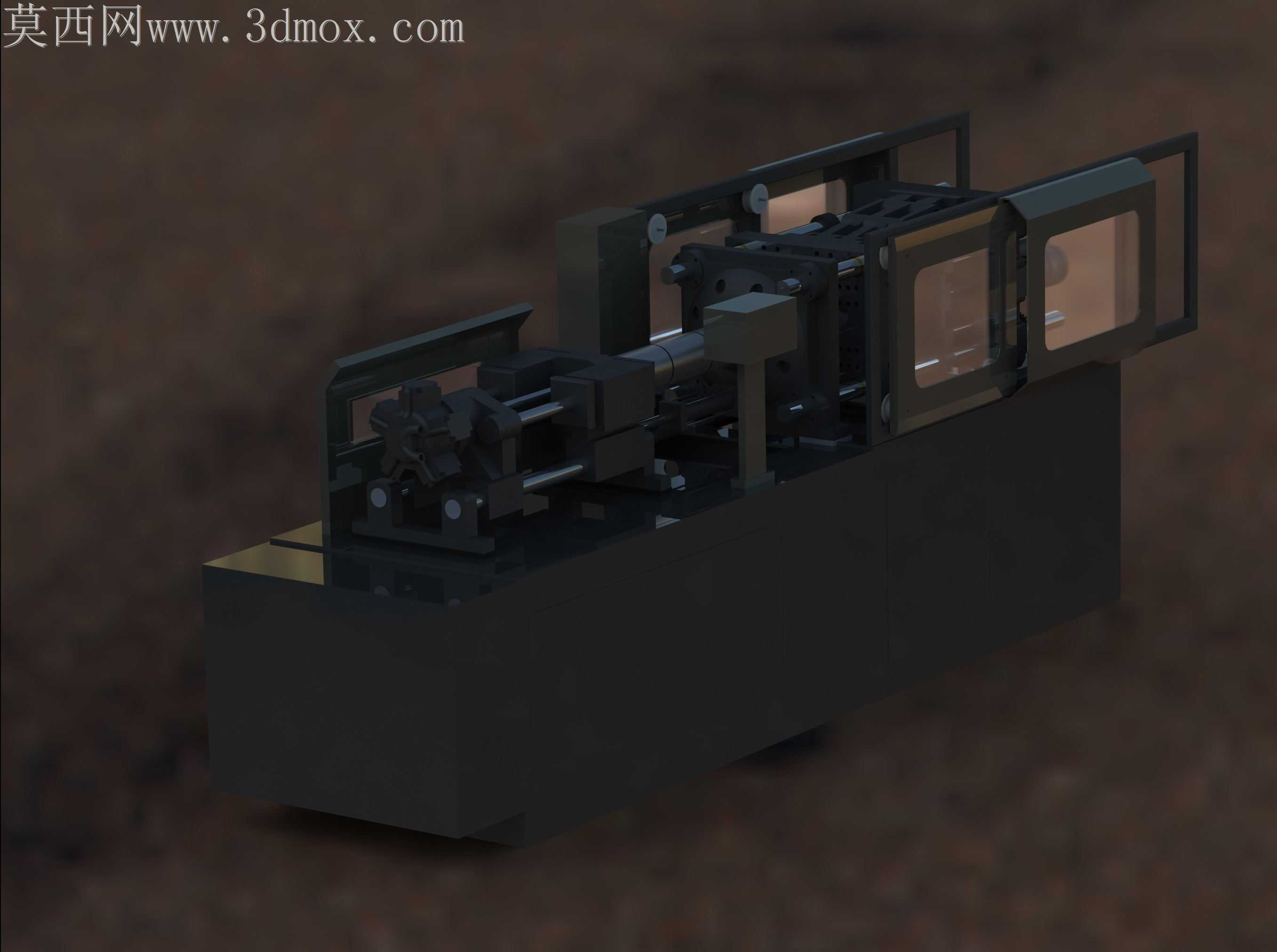

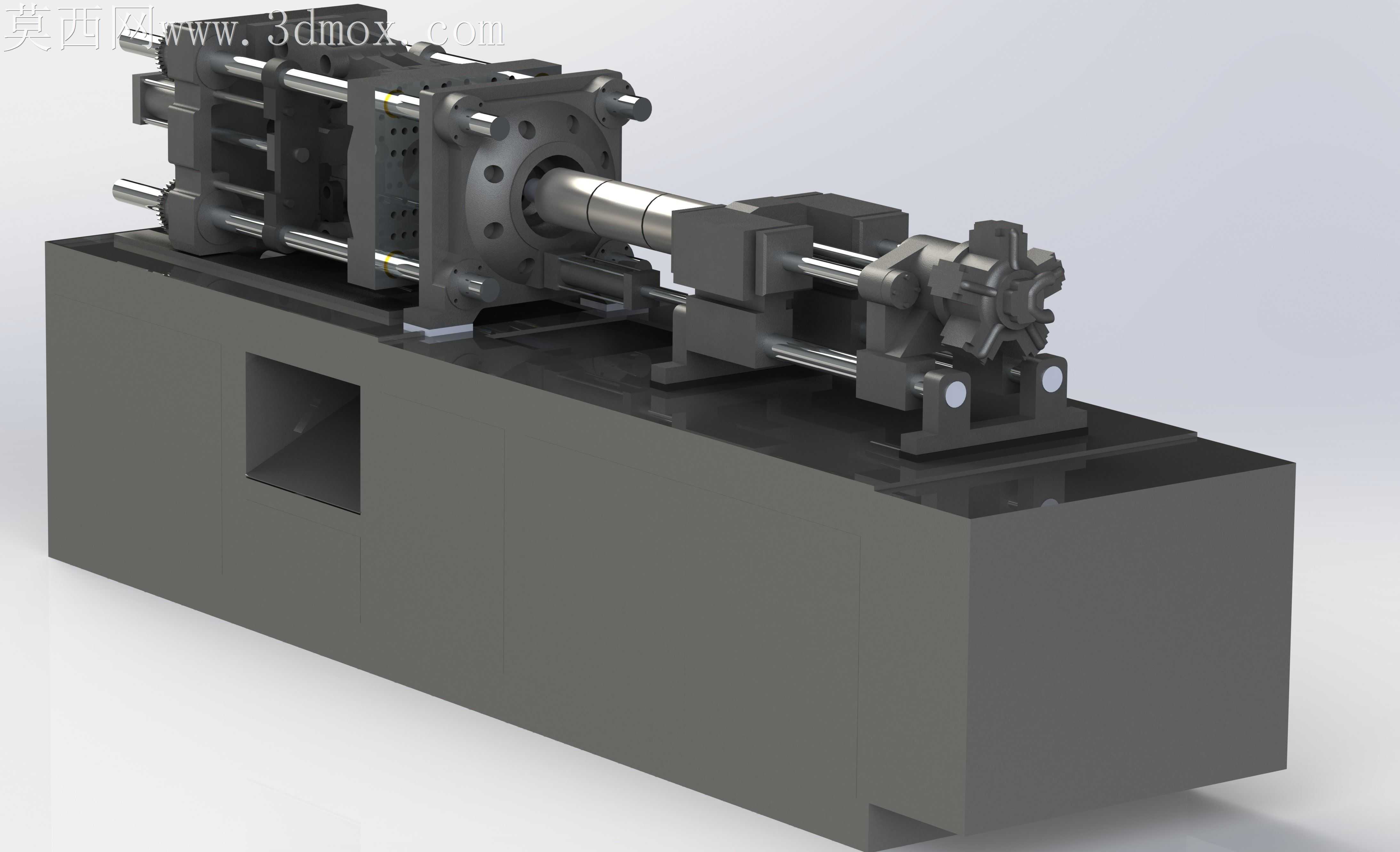

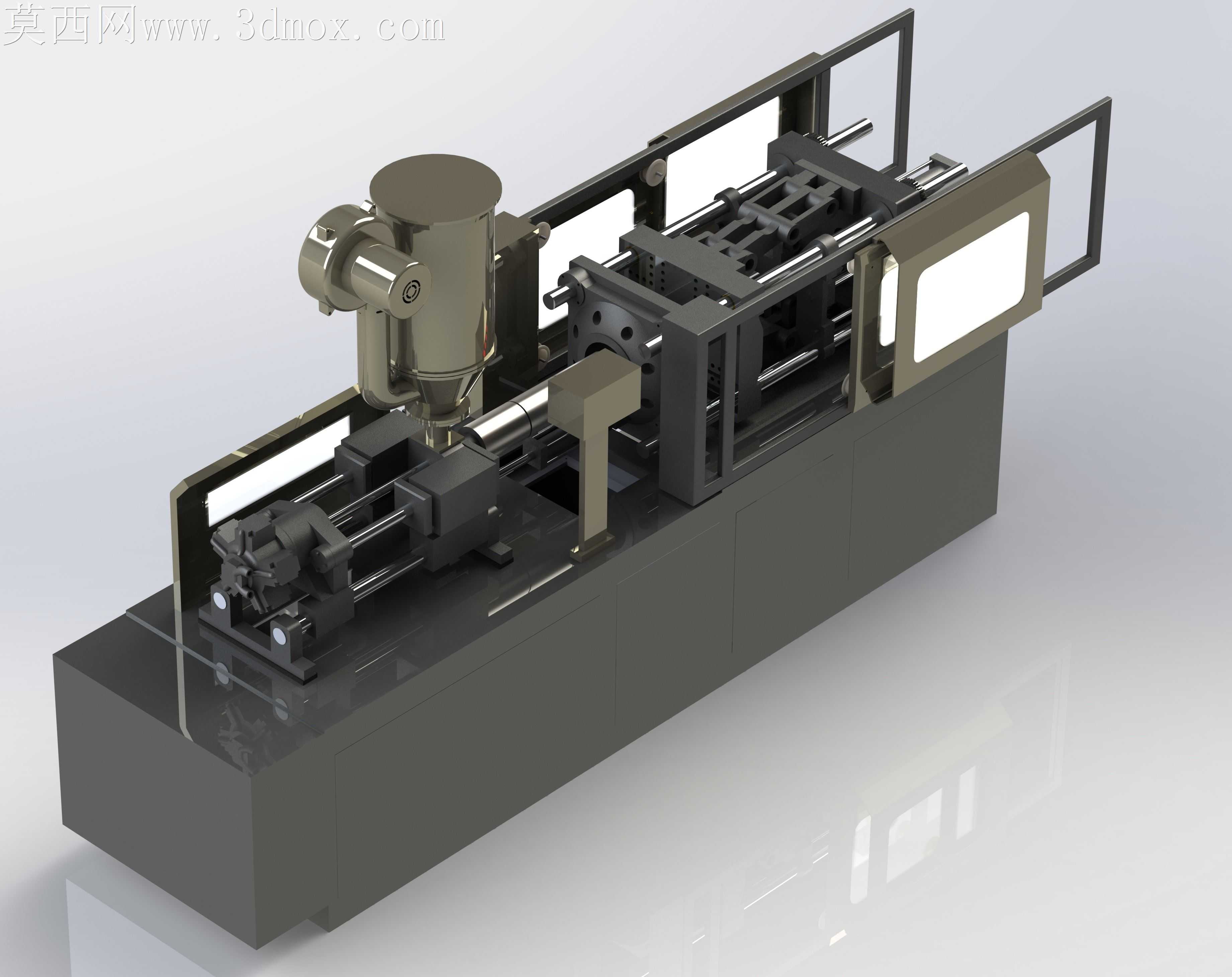

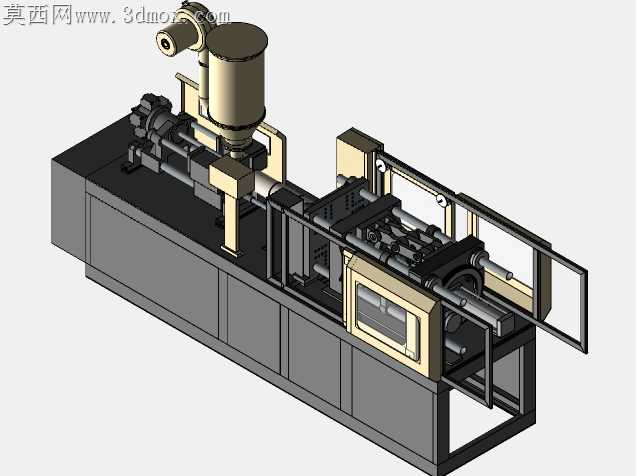

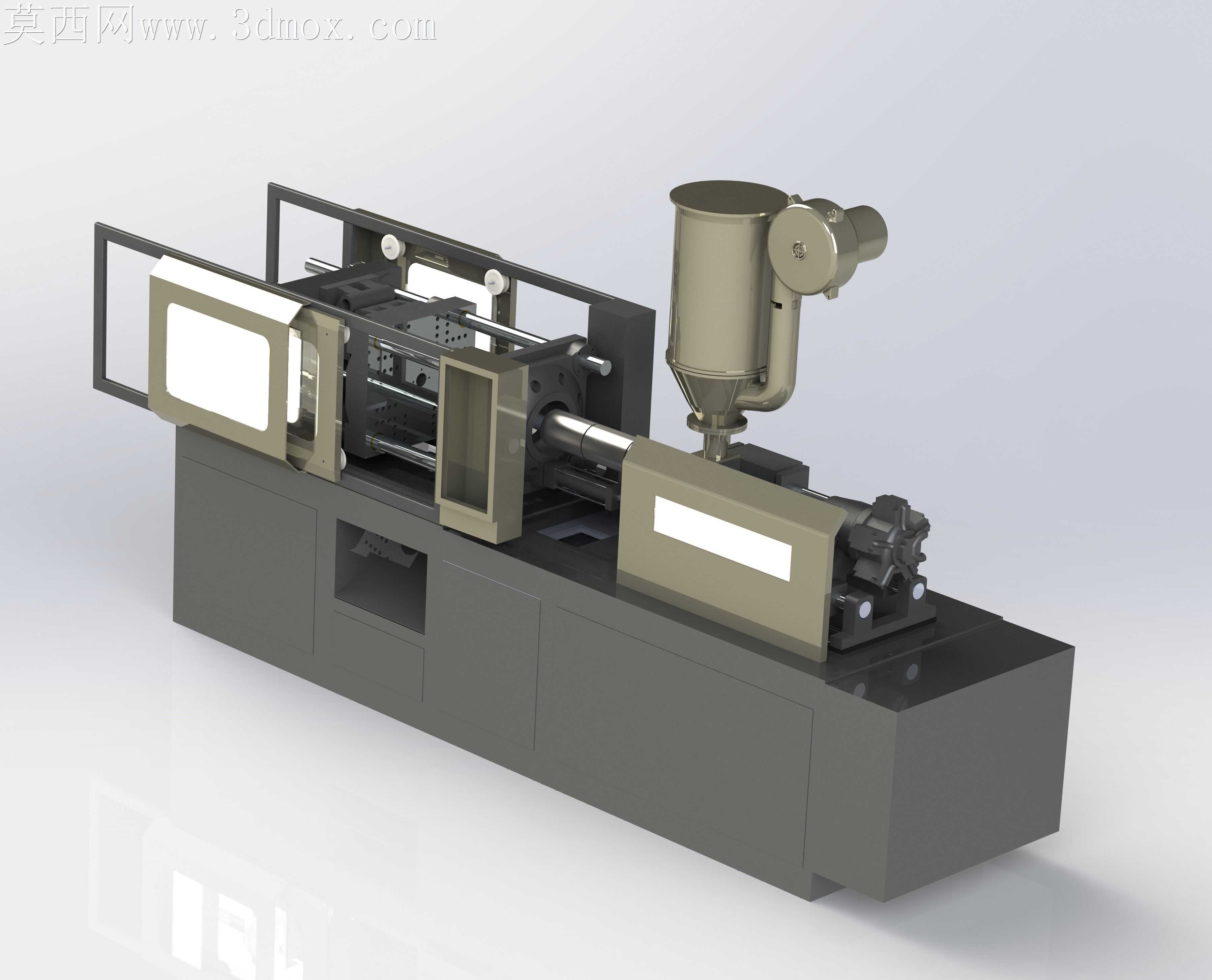

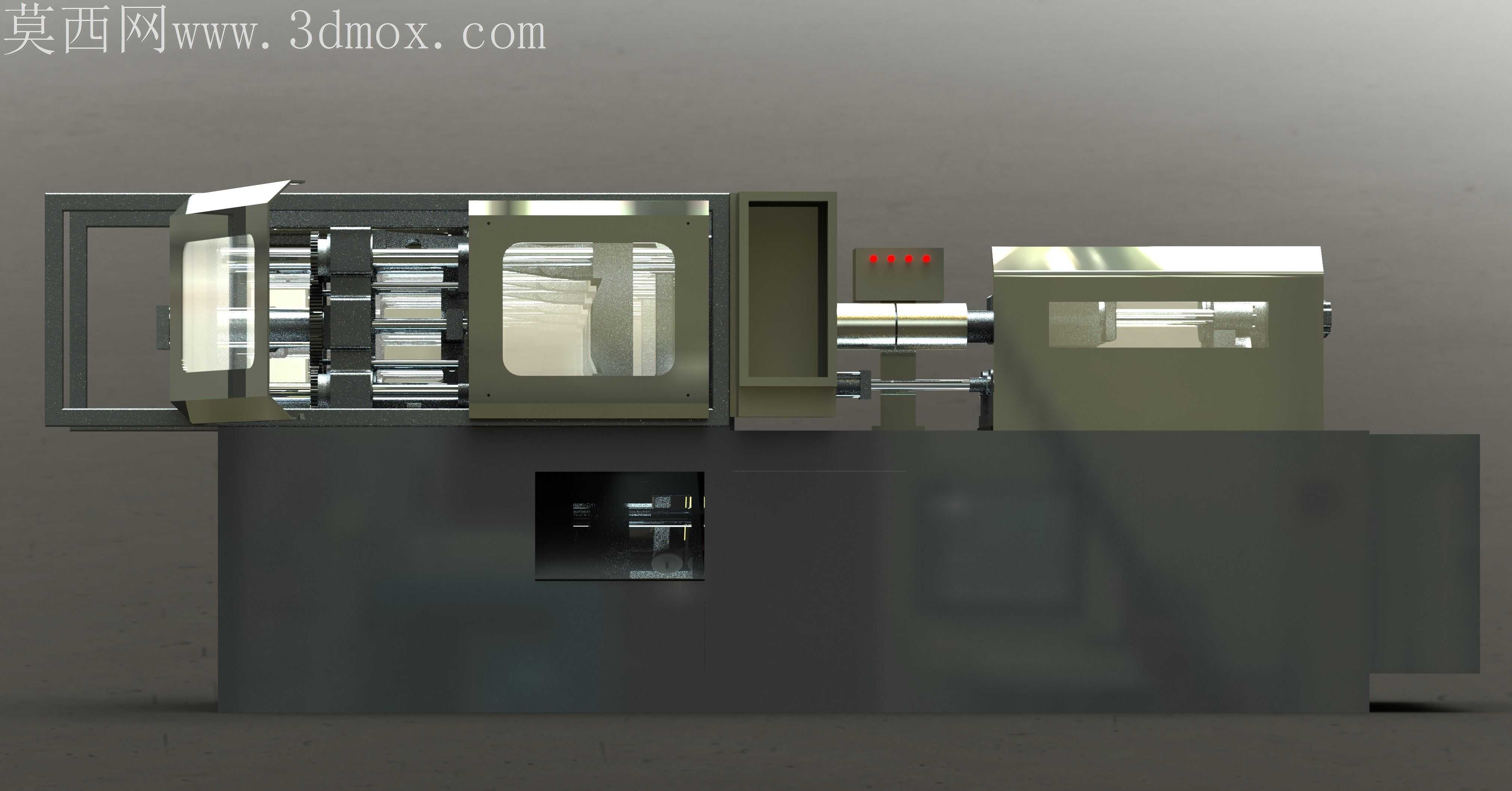

车间里老式注塑机跑量产时，合模单元的导轨偏磨一直是让人头疼的问题，每次调模都要反复垫铜皮找正，稍不注意就会出现飞边或者制品缺胶的情况。这套卧式注射成型设备的三维结构，在合模侧的导向支撑上做了针对性的公差预留，四根拉杆的同轴度公差带刻意放宽了0.02mm，刚好抵消机架焊接后时效处理产生的微变形，不用在装配阶段反复修磨拉杆端面。料筒侧的料斗支座没有采用常见的一体式焊接结构，改成了带定位止口的螺栓连接，换色清料的时候能快速拆下料斗底部的残留料块，不用整段拆射嘴法兰，能省不少换产的停机时间。机身底座的电气柜预留了走线槽的让位空间，强弱电走线的隔板和机架是一体折弯成型的，不用后期额外加装走线槽，避免车间里的切削液、料屑溅入线槽造成线路老化。射台移动的线性导轨安装面做了0.03mm的内凹处理，锁紧螺栓的时候不会因为压紧力导致导轨面拱起，射台前进碰射嘴的时候，端面贴合度能稳定保持在0.01mm以内，不会漏胶。安全门的滑动轨道没有装在机身外侧，而是内嵌到机架的侧边槽里，车间里落的料粒、灰尘不会积在轨道里卡滞门体，安全门的触发开关位置也做了冗余设计，哪怕门体下沉1mm也能正常触发安全联锁，不会出现门关了设备不启动的误判。机身下部的接料盘做了1:50的斜度，生产中掉下来的料头、溢料会顺着斜面滑到前端的收料口，不用操作工蹲在机台底下掏废料。冷却水路的接头全部集中布置在射台侧的立板上，接水管的时候不用绕到机身背面，排布的间距留够了扳手操作空间，换模接水的时候不会因为空间窄小拧不紧接头漏水。
