12x12规格PC风扇定制安装固定座结构

在桌面PC装机、工业控制机箱散热改造、小型嵌入式设备散热模组搭建场景中，标准120mm规格PC风扇的安装适配一直是结构设计里容易被忽略但直接影响散热稳定性的环节。常规机箱自带的风扇位多为统一开孔尺寸，遇到非标准安装面、曲面壳体、需要偏移安装避让内部板卡的场景时，通用安装架往往无法适配，这款定制安装结构就是针对这类特殊安装需求设计的转接固定件。

从实际使用场景来看，这类安装座主要解决三类安装痛点：一是圆形外观的设备壳体需要加装方形120mm风扇时，方形风扇无法直接贴合圆弧面固定，通过该安装座的外侧圆弧轮廓可以和壳体曲面完全贴合，内侧方形腔体刚好容纳风扇本体，避免安装后出现缝隙导致散热气流泄漏；二是内部空间局促的紧凑机箱内，需要将风扇偏移一定位置避让内存条、硬盘架、供电线材时，该安装座的预留安装孔位可以调整固定位置，不需要在原有壳体上重新打孔破坏结构强度；三是需要做减震降噪的安装场景，安装座的环形边框可以包裹风扇侧边，避免风扇运转时的振动直接传递到壳体上产生共振噪音。

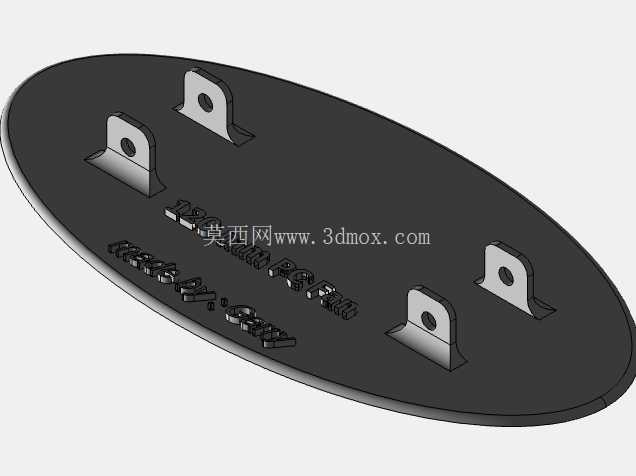

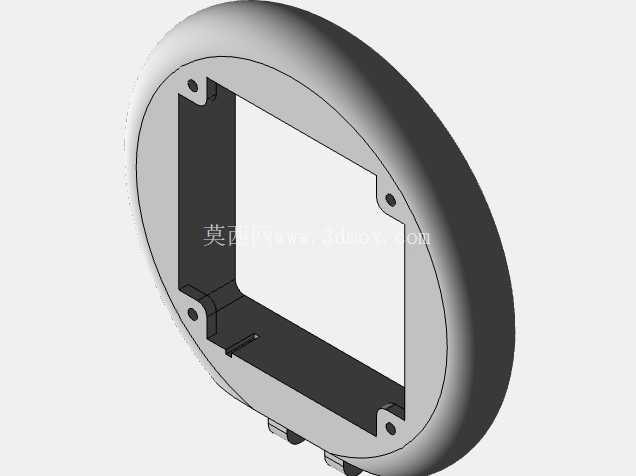

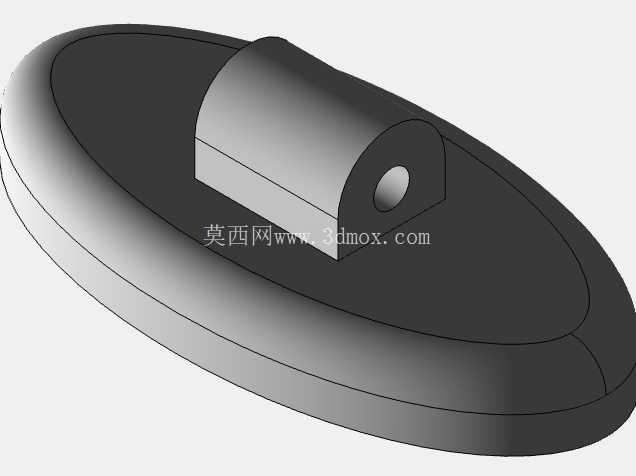

从结构设计思路上看，这款安装座采用了内外轮廓差异化的设计逻辑，外侧为圆润的环形弧面，和需要安装的设备外表面轮廓完全匹配，安装后不会突出壳体表面破坏外观整体性；内侧为精准的方形腔体，腔体尺寸刚好匹配12x12规格PC风扇的外轮廓尺寸，风扇装入后不会出现旷量，四个角位预留的螺丝孔位和标准120mm风扇的孔距完全一致，不需要额外加工就可以直接用标准自攻螺丝或者机牙螺丝固定风扇。安装座的侧壁厚度经过受力校核，在保证整体结构强度的前提下尽可能做薄，减少对通风截面积的遮挡，避免因为安装座的存在增加风阻影响散热效率。底部预留的小凸台结构为定位卡扣，安装时可以先卡在壳体的预开孔位置做预固定，不需要操作人员全程手扶对位，降低装配难度。

从安装边界尺寸来看，该安装座的内侧方形腔体净尺寸为120mm×120mm，刚好容纳标准厚度25mm的120mm轴流风扇，外侧环形轮廓的最大外径根据适配的壳体直径做匹配设计，安装孔位的中心距严格遵循PC风扇的通用安装标准105mm孔距，固定螺丝采用M4规格的通用机箱螺丝，不需要定制特殊规格的紧固件。安装座和设备壳体的固定方式采用周边隐藏式螺丝固定，螺丝孔位设计在环形边框的内侧，安装后螺丝不会外露在设备外表面，兼顾外观整洁度。腔体内部的边角做了R角过渡处理，避免直角位置应力集中导致安装座受振动开裂，同时也减少气流经过边角时产生的风切噪音。

在实际选型使用时，需要注意确认安装位置的壳体弧度和安装座外侧弧面的匹配度，若壳体为平面安装，可以选择外侧平面的版本，若为圆弧曲面则需要匹配对应曲率的安装座。安装风扇时需要注意风扇的出线方向，安装座侧壁预留的出线缺口可以让风扇供电线顺利穿出，不需要挤压线材破坏线皮。对于需要做防尘处理的场景，还可以在安装座的外侧环形槽位加装防尘网，防尘网可以被边框压合固定，不需要额外的防尘网支架，进一步减少装配零件数量。这类安装结构除了应用在PC机箱散热外，还可以拓展用到小型服务器机箱、功放设备散热、工业控制终端散热等需要加装120mm标准风扇的场景，通过更换外侧轮廓的形状，可以适配不同外形的设备壳体，结构拓展性较强。
