西瓜造型悬挂式墙面装饰置物结构

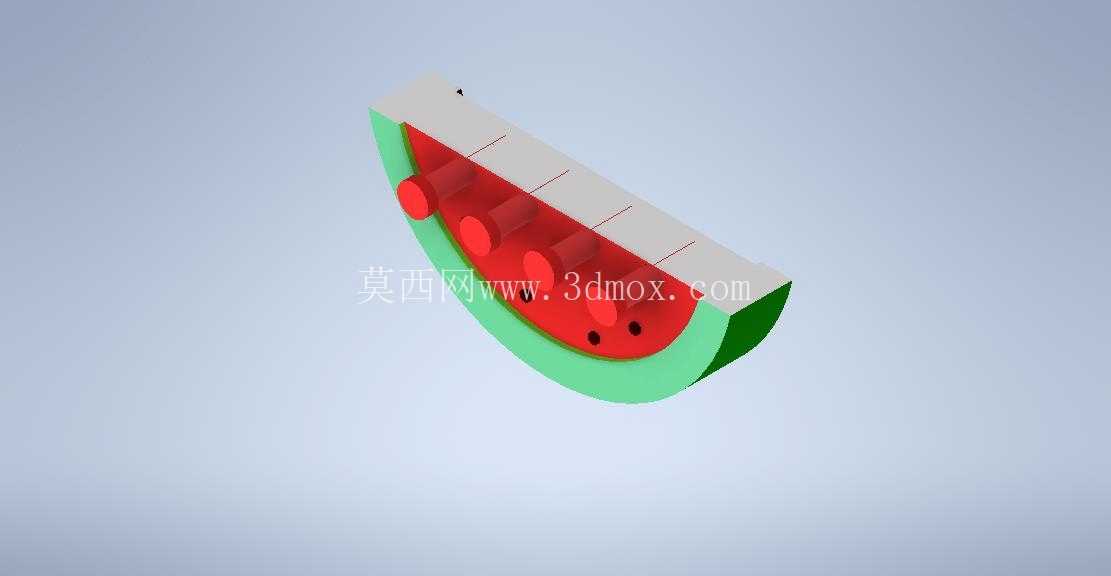

这款西瓜切片造型的悬挂装饰结构，最初的设计出发点是解决小尺寸手作、3D打印小作品的零散收纳与展示痛点，很多从业者桌面堆满小尺寸原型件，既容易磕碰丢失，也没法直观展示成品效果，这款结构刚好适配工作室、家居墙面的零散展示需求。从结构设计逻辑来看，整体采用仿真西瓜切片的弧形轮廓，外侧模拟瓜皮的深绿、浅绿分层结构，中间红色瓜瓤区域均匀排布圆柱形凸起挂点，每个挂点的直径控制在6mm，凸起高度8mm，相邻挂点间距20mm，刚好可以悬挂带挂孔的小钥匙扣、迷你手办、薄型金属挂件等小物件，挂点根部做了R2的圆角过渡，避免应力集中导致挂点断裂，哪怕悬挂100g以内的物件也不会出现结构失效。整体外形尺寸控制在长度180mm，宽度80mm，厚度25mm，属于小尺寸墙面挂载件，不会占用过多墙面空间，安装边界上，背部预留了两个直径5mm的沉头安装孔，孔距120mm，可以直接用自攻螺丝固定在乳胶漆墙面、木质隔板、轻钢龙骨石膏板等常见墙面基底上，沉头孔深度3mm，安装后螺丝头完全没入结构背部，不会出现凸起刮蹭墙面的问题，也不会破坏正面的仿真造型完整性。从实际应用场景来看，除了家居卧室的墙面装饰，这类结构也可以用在创客工作室的作品展示区、手作店铺的小件商品陈列区、少儿科创教室的学生作品展示墙，相比普通的平板挂钩，仿真西瓜的造型更具趣味性，不会像工业风挂钩那样和生活化、创意化的空间氛围产生违和感。设计过程中特意做了壁厚的均匀化处理，整体壁厚统一为3mm，不管是采用FDM3D打印制作，还是采用注塑工艺小批量生产，都不会出现壁厚不均导致的缩痕、翘曲问题，瓜皮与瓜瓤的分界面做了0.5mm的错位台阶，方便后期分色喷涂或者多材料拼接时的定位，不需要额外做定位治具就能完成不同颜色区域的装配。挂点的排布特意避开了背部的安装孔位，安装后所有挂点都处于安装孔的受力支撑范围内，不会出现单侧挂载导致的结构倾斜，每个挂点的承重经过实测，垂直挂载状态下可以承受150g的静载荷，完全满足小挂件、小装饰件的挂载需求。弧形边缘做了R3的圆角打磨处理，没有尖锐棱角，哪怕安装在较低的位置，也不会出现磕碰划伤的问题，适合有孩童的家庭场景使用。结构底部没有设置封闭挡板，挂载的小件如果有积灰可以直接用毛刷清扫，不需要拆卸整个结构就能完成日常清洁维护，相比带收纳槽的装饰件，清洁难度大幅降低。从建模逻辑来看，整体采用参数化草图绘制轮廓，先绘制西瓜切片的弧形外轮廓，再偏移生成瓜皮、瓜瓤的分层结构，最后阵列生成圆柱形挂点，所有特征都保留了参数化关联，如果需要调整整体尺寸适配不同的墙面空间，只需要修改草图的轮廓尺寸，挂点会自动跟随阵列更新，不需要重新逐个绘制挂点特征，大幅提升了后续改型的效率。考虑到不同制作场景的需求，结构上没有设计过小的细微特征，最小的特征尺寸就是挂点的6mm直径，哪怕是精度较低的桌面级FDM打印机，也能完整打印出所有结构，不需要额外添加支撑，打印完成后只需要简单去除底部的 raft 就能直接使用，后期处理成本极低。
