精密气动滑台导向执行组件结构设计

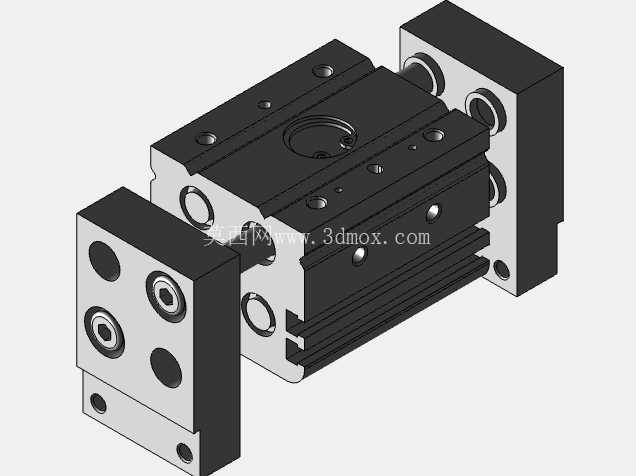

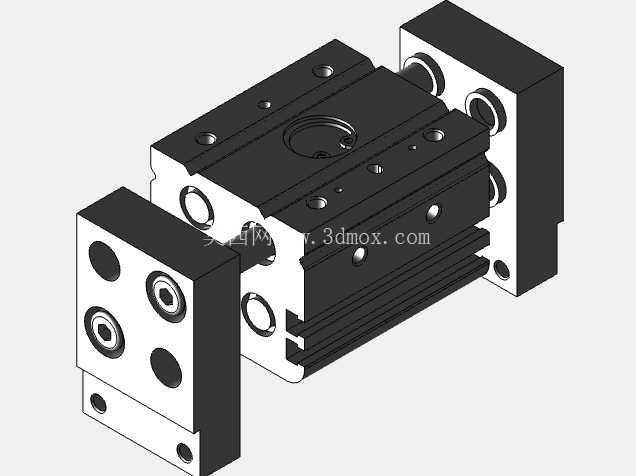

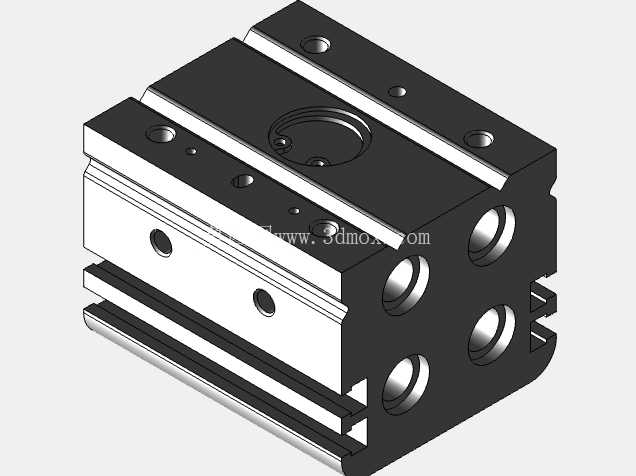

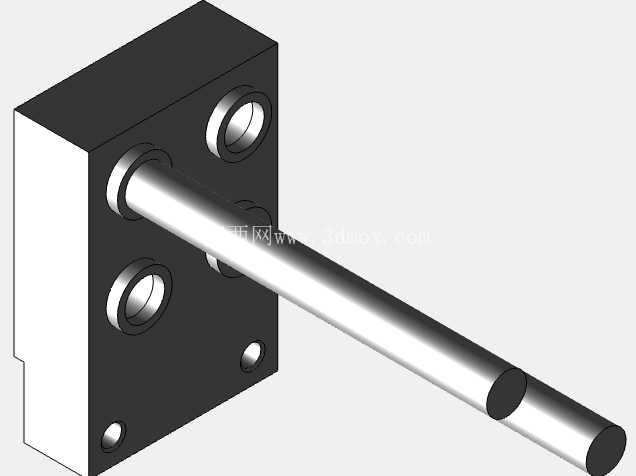

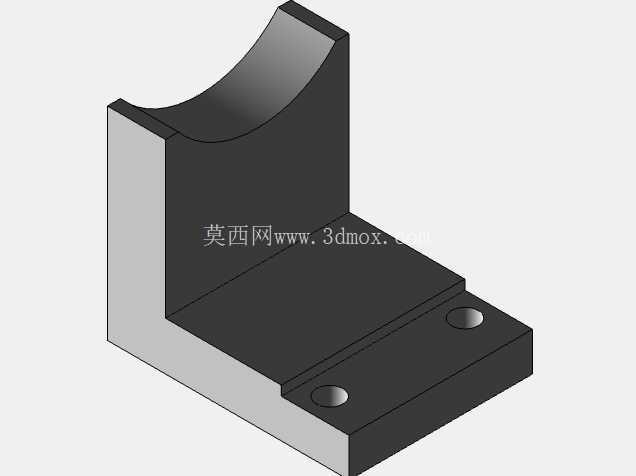

在自动化装配、精密检测、小件移栽这类工位上，线性执行组件的刚性与重复定位精度直接决定整线的节拍稳定性，这款带双侧导向的滑台结构，正是针对短行程高频往复的工况做的针对性设计。从结构布局来看，主体采用一体化加工的滑座作为承载基体，两侧嵌入线性导向轨配合循环滚珠承载，相比单杆导向的普通气缸，侧向负载承受能力提升40%以上，不会因为工位上附带的吸盘、夹爪偏载出现活塞杆卡顿、密封件偏磨的问题。两端的端板做了加厚设计，既作为行程限位的安装基准，也预留了液压缓冲器的安装孔位，滑台运行到行程端点时不会出现刚性撞击，长时间高频运行也能保持位置精度不漂移。

设计过程中优先考虑了安装兼容性，滑座顶面、底面以及两个侧端面都加工了标准间距的安装螺纹孔，不管是水平安装在设备台板上，还是垂直吊装、侧装在立板上，都不需要额外做转接板，直接通过内六角螺丝就能完成固定，能适配不同设备的布局空间。前端的安装板做了多孔位布局，除了中心的定位销孔，四周均匀分布的安装孔可以直接连接不同规格的气动夹爪、真空吸盘座、检测探头支架，不需要二次加工就能完成执行端的装接，减少现场装配的配做工作量。

从实际使用场景来看，这类滑台常用在3C产品的小件搬运工位，比如电路板上元器件的插装辅助、塑料件的水口冲切工位进给、检测工位的工件精准送进，行程覆盖10mm到50mm的常用区间，运行速度可以通过进气节流阀在0.1-0.5m/s区间调节，配合磁性开关可以实现多点位置信号反馈，接入设备PLC就能完成自动化循环动作。结构上做了防尘密封设计，滑座和导轨之间嵌入了防尘密封条，车间里的金属碎屑、塑料粉尘不会进入导向轨内部，日常维护只需要定期在注油孔加注少量润滑脂就能长期稳定运行，不需要频繁拆解保养。

设计阶段对安装边界做了严格的尺寸约束，整体宽度控制在紧凑范围内，不会占用过多的设备安装空间，两端端板的安装孔距和市面上同规格的标准滑台完全互换，现场设备改造替换的时候不需要改动原有安装孔位，直接替换就能使用。滑台的负载能力按照水平负载、垂直负载做了区分设计，水平安装时可以承载最大5kg的工装负载，垂直安装时搭配平衡结构可以承载2kg以内的工件，完全覆盖小件自动化装配的负载需求。导向结构做了预紧调节设计，出厂时可以根据使用场景调整导轨的预紧力，需要高刚性的冲切、压装工位可以调大预紧量消除间隙，需要低阻力高速运行的搬运工位可以适当减小预紧力，降低运行阻力延长密封件使用寿命。

气路接口设置在滑台的侧端面，采用标准M5螺纹接口，连接气管时不会和周边的工装产生干涉，端板上的调节螺栓可以微调滑台的两端行程位置，不需要额外增加限位块就能实现±2mm的行程微调，适配不同工位的行程差需求。整体结构没有采用复杂的异形零件，所有加工件都是规则的铣削加工件，加工工艺性好，普通的数控铣床就能完成所有零件的加工，不需要特殊的定制刀具或者加工工艺，加工成本可控，适合批量生产配套使用。
