工业铝型材挤压成型型腔镶件结构设计

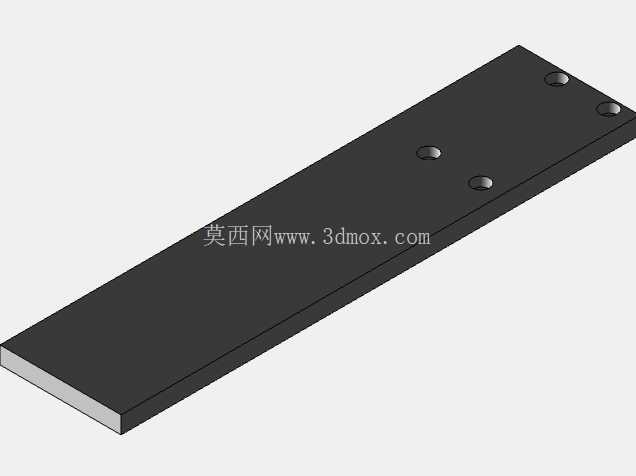

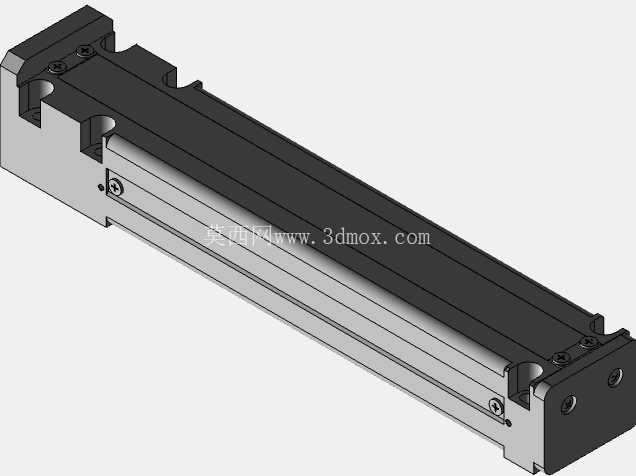

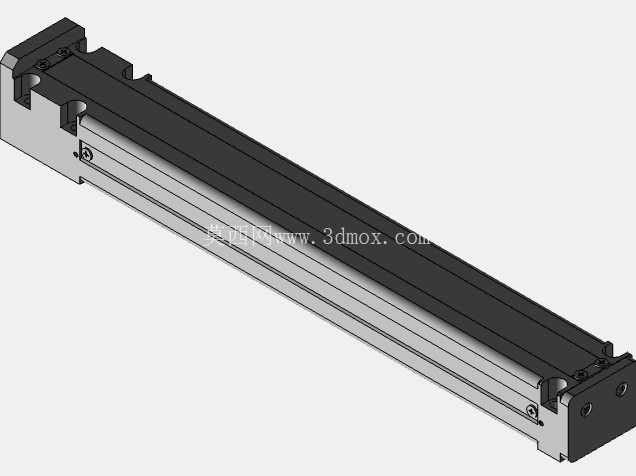

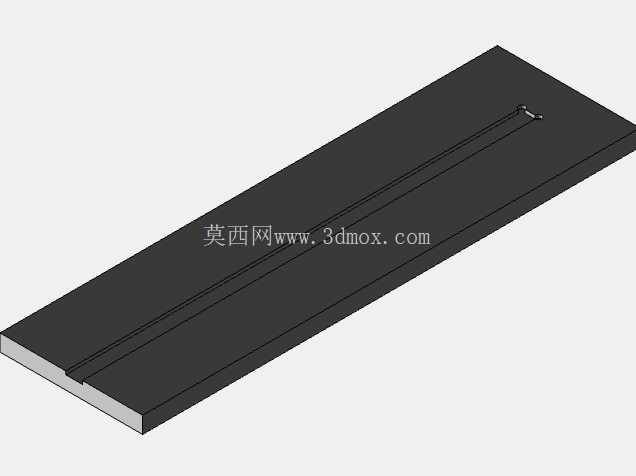

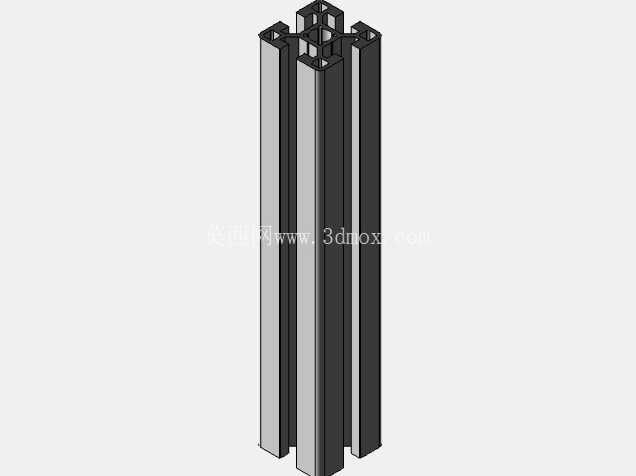

　　在铝型材连续挤压生产的产线布局里，这类长条形型腔镶件是整套铸造模具的核心成型单元，直接决定最终挤出型材的截面精度、表面粗糙度以及生产过程中的料流稳定性，日常多用于建筑铝型材、工业框架铝型材、光伏支架铝型材的批量挤压成型工序，安装在挤压模模套的中心定位腔内，承受高温铝棒坯料推送时的持续摩擦与高压冲击。从结构设计逻辑来看，该镶件采用等截面长直结构设计，整体为多腔复合成型面，外侧设置有定位止口与模套内壁的定位槽精准配合，避免长时间受料流冲击出现周向转动偏移；成型工作段的表面做了渐变式导流角设计，进料端做了15度的圆弧过渡倒角，能够引导高温软化的铝料平稳进入成型型腔，减少进料位置的紊流、冷隔缺陷，出料端设置有3mm长度的定型直段，保证挤出的型材截面尺寸稳定，不会因为料流压力释放出现截面变形。

　　安装边界上，该镶件的外径与模套的安装内孔采用H7/m6的过渡配合，装配时需要提前预热到320摄氏度再进行压装，避免常温压装造成镶件开裂或者配合间隙过大漏料；镶件总长度适配常规1800吨挤压机的模座安装深度，端面与模套端面的平行度公差控制在0.02mm以内，保证挤压时料流受力均匀。实际生产应用中，这类镶件的成型面需要做氮化处理，表面硬度达到HV900以上，才能承受连续挤压过程中铝料的高速冲刷，减少磨损导致的型材尺寸超差；设计时特意在镶件的非成型面设置了四个对称的拆卸螺孔，方便生产一段时间后拆下抛光维护，不需要破坏模套结构就能完成镶件更换，大幅降低模具维护的时间成本。

　　不同于普通的单腔成型镶件，这款多腔结构的镶件在进料端的导流槽做了不等深设计，对应不同壁厚的型材位置，导流槽深度根据料流填充速度做差异化调整，壁厚较厚的位置导流槽深度更深，保证各个型腔位置的料流流速一致，避免挤出的型材出现扭拧、波浪变形的问题；同时镶件内部设置有循环冷却水道的安装预留位，可接入压缩空气或者低温氮气对成型段进行精准控温，避免长时间连续生产导致镶件温度过高，造成铝料粘模、型材表面拉毛的缺陷。

　　在设备适配层面，该镶件的安装定位尺寸完全匹配现有主流挤压机的模座标准，不需要对现有模架做额外改造就能直接替换安装，对于型材生产企业来说，能够快速完成模具切换，适配不同截面规格铝型材的生产需求；结构设计上还做了应力释放槽的布局，在镶件的各个成型型腔之间的薄壁位置设置了0.5mm宽的应力释放槽，避免热处理过程中出现应力集中导致镶件开裂，同时也能抵消生产过程中热胀冷缩带来的尺寸形变，保证长期使用下的成型精度稳定。
