圆盘类铸造用成型模具结构设计

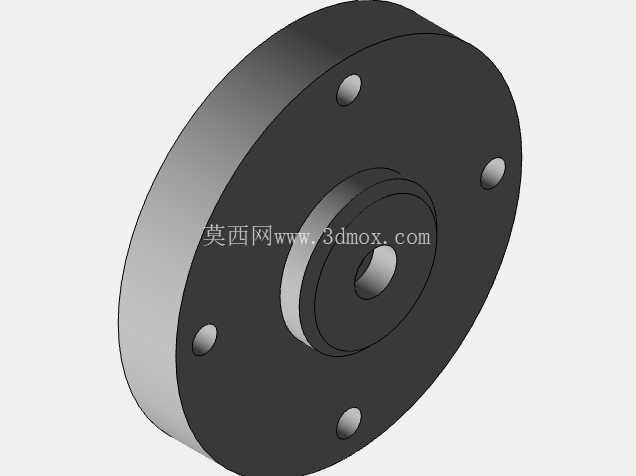

　　在中小批量带中心孔的圆盘类金属零件生产场景中，这类圆盘结构的铸造模具是浇注成型环节的核心工装，主要适配灰铸铁、球墨铸铁以及铸铝类材质的盘类零件毛坯生产，常见于通用机械配套的法兰盘、带轮坯、泵体端盖类零件的铸造工序，能够直接成型出带周向安装孔位、中心轴孔的盘类毛坯，大幅减少后续机加工的切削余量，缩短零件生产周期。从结构设计逻辑来看，该模具采用单分型面的结构布局，模腔主体对应圆盘零件的外轮廓与厚度尺寸，周向均匀分布的四个小型芯结构直接成型零件上的安装通孔，中心位置的阶梯式型芯对应零件的中心轴孔与凸台结构，合模后模腔的同轴度公差控制在0.05mm以内，避免浇注后毛坯出现壁厚不均的问题。

　　模具的安装边界设计充分考虑了常用立式浇注设备的装夹尺寸，模具整体外径适配常规300吨级压铸或重力浇注设备的工作台装夹范围，背部的定位止口与设备工作台的定位槽匹配，安装时无需额外制作转接工装，直接通过周向的螺栓孔即可完成模具与设备工作台的紧固，装夹效率比无定位止口的通用模具提升40%左右。在实际生产使用中，该模具的浇注系统开设在模具中心凸台的侧方位置，金属液从中心位置进入模腔后能够平稳向周向填充，避免金属液直接冲刷模腔内壁造成的模具局部冲蚀磨损，同时周向的排气槽开设在分型面的外缘位置，填充过程中型腔内的气体能够顺利排出，减少毛坯出现气孔、夹渣等铸造缺陷的概率。

　　模具的壁厚设计经过热平衡校核，模腔周边的模具壁厚均匀分布，浇注过程中模腔各区域的温度差控制在80℃以内，避免因冷热不均导致的模具变形，延长模具的使用寿命，正常维护条件下可完成超过8000模次的浇注作业。针对盘类零件常见的平面度要求，模具分型面的平面度经过精磨处理，合模后的分型面间隙控制在0.03mm以内，有效减少浇注过程中的飞边产生，降低后续毛坯清理的工作量。周向的安装孔型芯采用可拆卸式结构，当生产不同孔位规格的同外径圆盘零件时，仅需更换对应位置的小型芯即可，无需重新制作整套模具，能够快速适配小批量多规格的盘类零件生产需求，降低工装投入成本。

　　中心阶梯型芯同样采用模块化装配设计，可根据零件中心孔的不同深度、直径尺寸更换对应型芯，适配多种中心凸台规格的盘类零件成型。在模具的导向结构设计上，分型面位置设置了四个均匀分布的导柱导套结构，合模过程中能够保证上下模的同轴度，避免型芯错位导致的零件壁厚偏差，导柱导套采用渗碳淬火处理，表面硬度达到HRC58以上，长期合模作业不会出现导向磨损导致的精度下降问题。模具的冷却水道沿模腔周向环形布置，通入循环冷却水后能够快速将浇注后的模温降至开模温度区间，缩短单件零件的生产节拍，提升整体生产效率，水道的密封结构采用耐高温O型圈，能够承受铸造过程中的高温工况，不会出现冷却水渗漏的问题。
