铸造工艺用连接支架砂模结构设计

　　在砂型铸造的生产流程里，连接支架作为多类机械设备、工装夹具中承担载荷传递、部件定位功能的基础结构件，其铸造成型质量直接决定后续装配环节的精度与整机运行的结构可靠性，本次设计的连接支架砂模，正是针对中小批量支架类铸件的成型需求开发的铸型结构。从实际应用场景来看，这类支架多用于工业设备的机架连接部位、传动系统的辅助支撑点位，需要承受设备运行过程中的交变载荷、振动冲击，因此铸件本身不能出现缩孔、砂眼、错箱等铸造缺陷，这就对砂模的分型设计、浇冒口布置、砂芯定位提出了明确的工程要求。

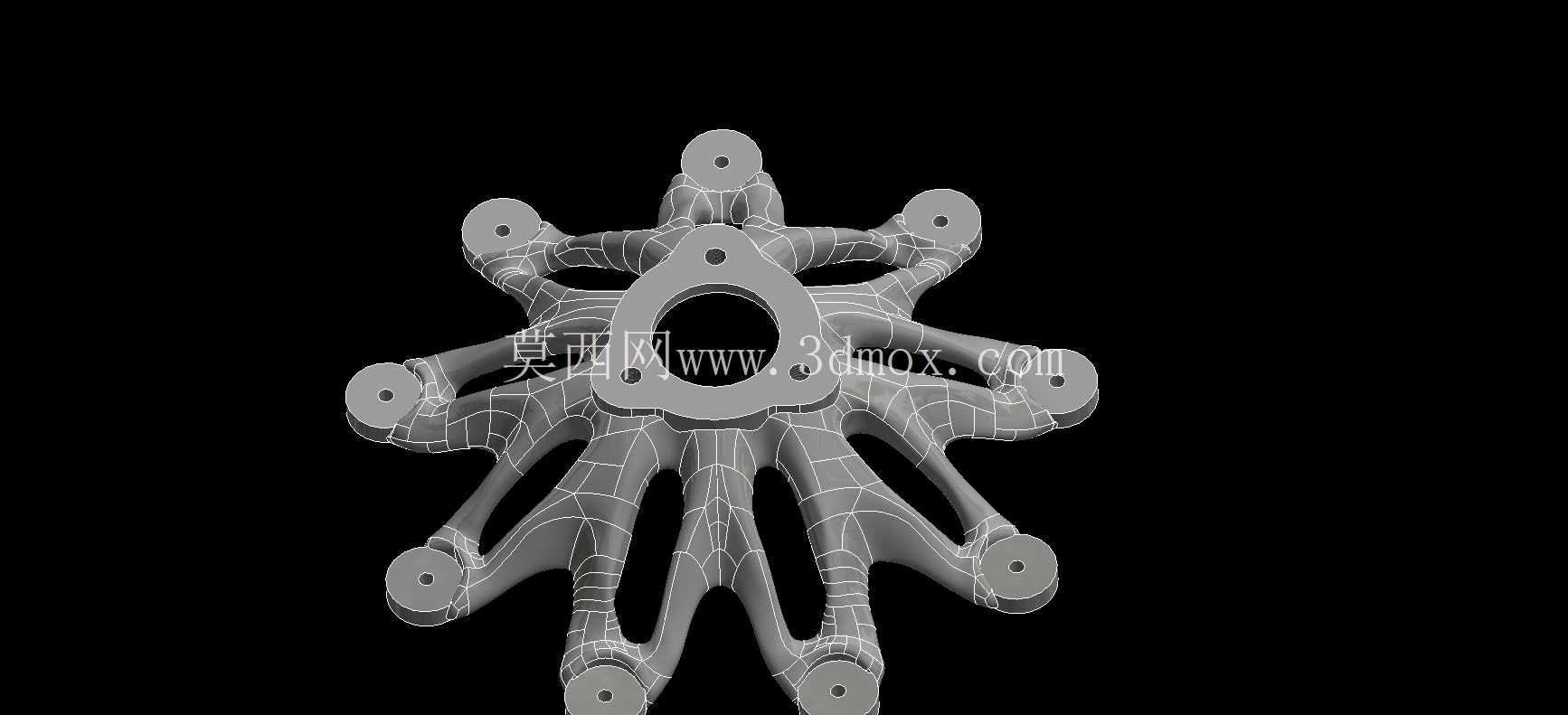

　　设计过程中首先梳理了支架的受力路径：支架主体需要连接两个存在空间夹角的安装面，其中一个平面用于固定在设备基体上，另一个平面用于承载外接功能部件，两个安装面之间通过带加强筋的连接臂实现力的传导，因此砂模的型腔轮廓需要精准还原这一空间结构，避免拔模斜度设置不合理导致的壁厚不均问题。在分型面的选择上，选取支架最大投影面作为分型位置，将两个安装面分别置于上下砂型中，既减少了砂芯的使用数量，也能降低合箱时的错型风险，针对连接臂与安装面交接的热节部位，在砂模对应位置设置了随形冒口，保证金属液凝固过程中的补缩通道顺畅，避免热节处出现缩松缺陷。

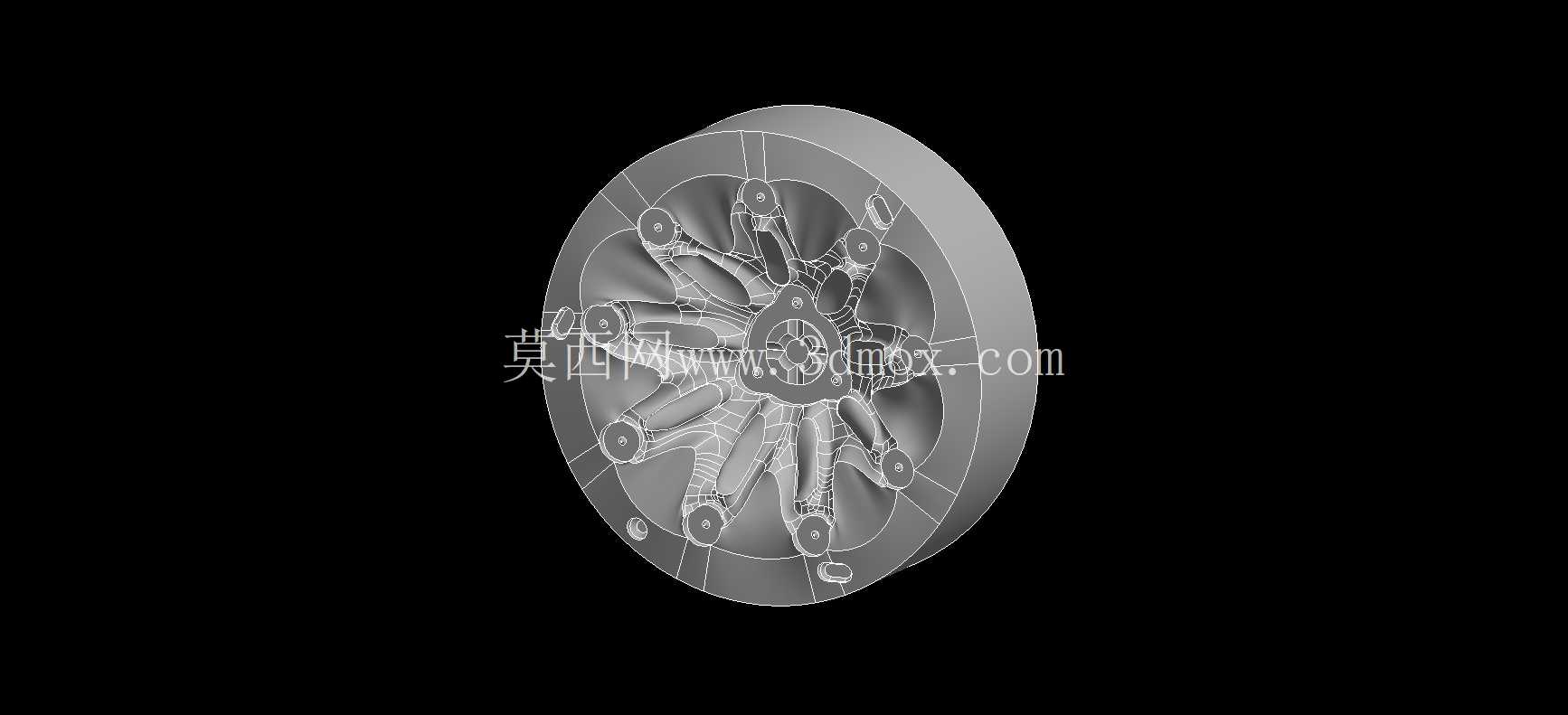

　　从安装边界来看，支架的基体安装面预留了四个螺栓过孔的铸造成型凸台，后续机加工余量控制在2mm以内，既减少了后续机加工的材料去除量，也能保证安装孔的位置精度；承载面的安装凸台则根据外接部件的安装尺寸，在砂模型腔中预留了对应的定位止口轮廓，铸件成型后仅需对止口端面进行精铣即可满足装配要求。砂模的浇道设计采用了阶梯式浇注系统，直浇道设置在砂模的边角位置，横浇道沿连接臂的延伸方向布置，内浇口分散在两个安装面的边缘位置，避免金属液直接冲刷型腔壁导致的砂粒脱落，同时也能让金属液在型腔内平稳上升，减少卷气、夹渣的概率。

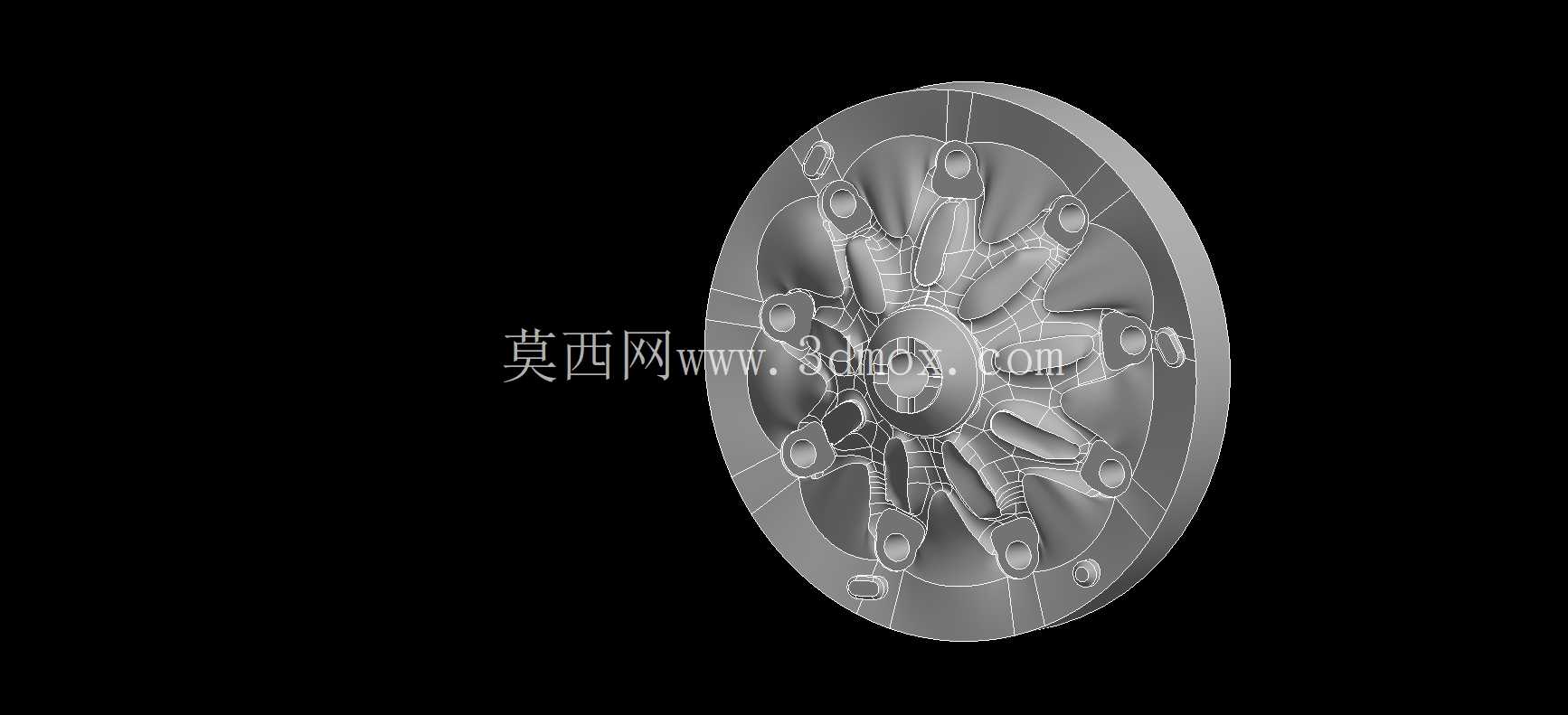

　　针对支架上的镂空减重结构，采用了分体式砂芯定位设计，砂芯两端通过芯头固定在上下砂型的定位槽内，芯头处设置了排气通道，将浇注过程中砂芯受热产生的气体导出型外，避免铸件出现气孔缺陷。在实际生产适配性上，这套砂模结构既适配手工造型的小批量生产场景，也能通过加装模板适配机器造型的批量生产需求，砂模的吃砂量根据铸件的轮廓尺寸做了合理控制，在保证砂型强度的前提下减少了型砂的使用量，降低单件铸件的造型成本。从成型后的铸件性能来看，砂模的型腔表面粗糙度控制在Ra25左右，铸件外轮廓无需大量打磨处理即可满足涂装要求，连接臂的壁厚偏差控制在±0.5mm以内，保证了支架整体的强度一致性，避免局部壁厚过薄导致的承载能力不足问题。在结构细节处理上，砂模上所有的转角位置都设置了R3-R5的铸造圆角，既避免了金属液充型时的尖角砂型脱落问题，也能减少铸件转角处的应力集中，提升支架在交变载荷下的疲劳寿命。针对支架安装面的平面度要求，砂模对应位置设置了冷铁结构，加快安装面部位的金属液冷却速度，保证安装面部位的铸件组织致密，减少后续机加工时出现的材质疏松问题。
