四缸发动机连杆塑料结构设计方案

　　在往复式内燃机的动力传递链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定动力转换效率、整机运转平顺性与服役寿命。本次设计的连杆针对四缸发动机塑料结构验证场景开发，区别于传统量产锻钢、粉末冶金连杆的金属材质方案，采用工程塑料作为原型验证阶段的结构载体，主要用于台架前期的运动干涉校验、装配路径模拟、轻量化方案可行性验证环节，可大幅缩短前期开发阶段的样件制作周期，降低金属样件反复开模修改的成本投入。

　　从实际应用场景来看，该塑料连杆主要适配小排量四缸自然吸气发动机的前期开发验证环节，覆盖乘用车动力总成实验室验证、教学用发动机拆解演示模型、3D打印快速样件功能校验等多个场景。在动力传递路径中，连杆小头端通过活塞销与活塞内部销座连接，承接活塞做功行程下传的爆发压力，杆身将轴向推力传递至大头端，大头端通过轴瓦与曲轴连杆轴颈配合，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，整个工作过程中构件需要承受交变的拉压载荷、惯性力冲击以及高速往复运动下的振动载荷，塑料材质的验证件虽然无法承担全负荷工况下的长期服役要求，但可以完整还原装配关系、运动轨迹与空间干涉边界，完全满足前期开发阶段的验证需求。

　　设计过程中首先围绕四缸发动机的常规缸径、行程参数确定连杆的核心尺寸边界，小头端孔径匹配常规活塞销直径，孔壁预留轴瓦或衬套的安装余量，小头外侧做圆弧过渡处理，避免活塞上行到上止点位置时与缸套下部、活塞裙部发生运动干涉；杆身采用工字形截面结构，这一截面形式可以在控制整体重量的前提下最大化提升截面抗弯模量，平衡往复惯性力带来的弯曲载荷，杆身从大头到小头采用渐变截面设计，靠近大头端的截面尺寸更大，匹配大头端更高的载荷传递需求，杆身表面做平滑过渡处理，不存在锐角棱边，避免应力集中导致的验证件断裂问题，同时也符合实际量产件的锻造工艺脱模要求。

　　大头端采用平切口设计，匹配四缸发动机常规的连杆轴颈尺寸，结合面设置定位销孔位置，保证连杆盖与杆身的装配定位精度，螺栓孔位置按照标准连杆螺栓的分布圆直径设置，预留足够的螺栓安装空间，避免装配过程中扳手与曲轴平衡块发生空间干涉。整个连杆的外形轮廓严格按照发动机曲柄连杆机构的运动包络线设计，在曲轴旋转全周、活塞上下全行程的运动过程中，连杆外轮廓与缸体内壁、曲轴箱加强筋、平衡块、机油泵驱动齿轮等周边构件的最小安全间隙控制在合理范围内，既不会因为间隙过大造成发动机整体尺寸冗余，也不会因为间隙过小导致运动过程中出现剐蹭、卡滞问题。

　　从安装边界来看，该连杆的中心距严格匹配对应排量发动机的活塞行程与曲轴回转半径参数，小头端宽度匹配活塞销座的开档尺寸，大头端宽度匹配曲轴连杆轴颈的长度尺寸，所有安装孔的位置度、同轴度公差都按照量产金属连杆的精度要求设置，保证塑料验证件可以直接装配到对应的发动机样机模型中，不需要额外修配即可完成整个曲柄连杆机构的组装。在结构细节处理上，大小头与杆身的过渡位置采用大圆角过渡，降低应力集中系数，大头端的螺栓凸台高度控制在曲轴平衡块的回转半径之外，避免高速运动时出现碰撞，杆身表面设置的浅凹槽结构既可以作为润滑油导流通道，引导曲轴飞溅的润滑油流向活塞销位置实现润滑，也可以在一定程度上提升杆身的结构刚度，减少往复运动过程中的弹性形变。

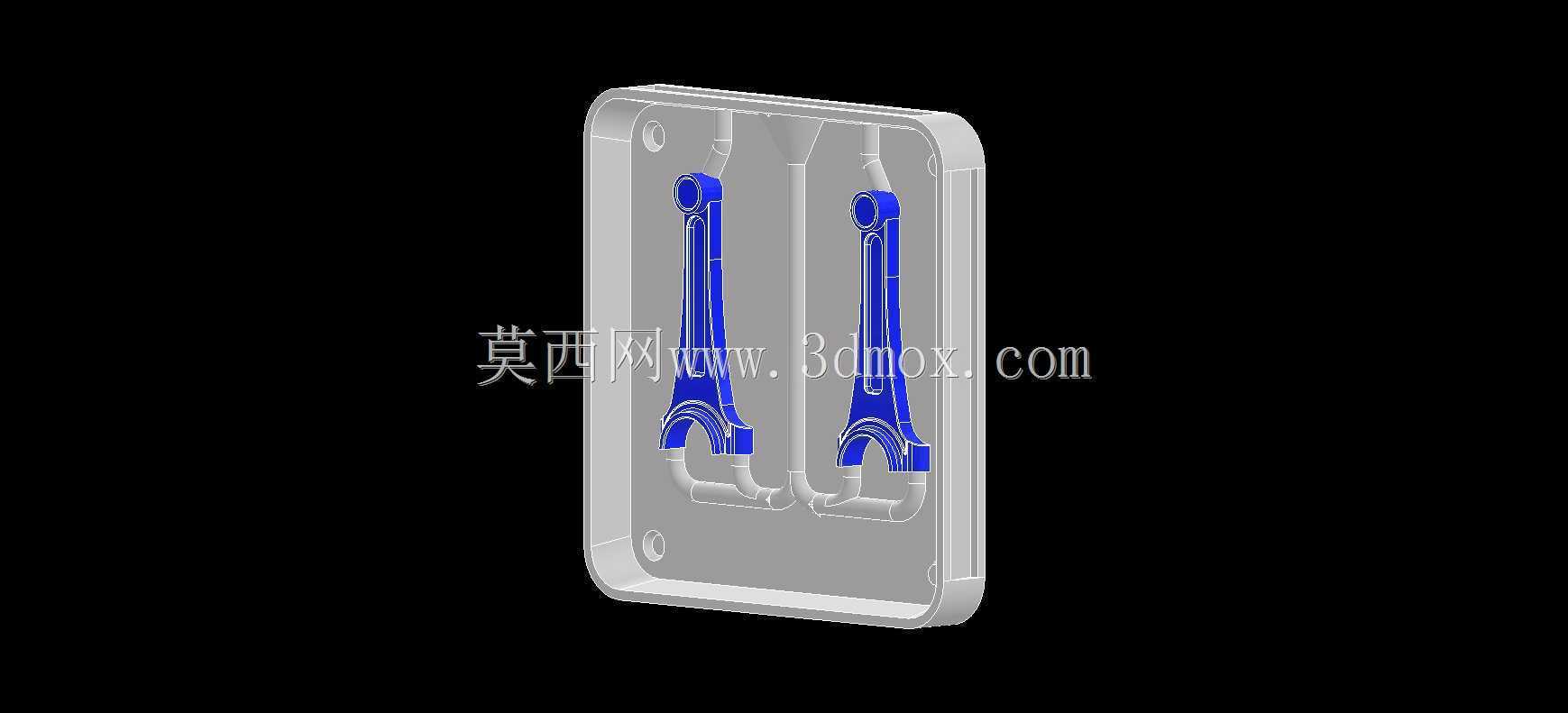

　　针对塑料材质的特性，设计过程中特意调整了部分结构的壁厚，避免壁厚突变导致的3D打印或注塑成型过程中出现缩痕、翘曲问题，所有壁厚都保持均匀过渡，转角位置的圆角半径不小于相邻位置壁厚的1/3，保证样件制作过程中的成型质量。虽然该塑料连杆不能替代金属量产件承担实际工况下的爆发载荷，但完整还原了量产连杆的所有结构特征、安装尺寸与运动关系，可以帮助设计人员在开发早期快速验证结构方案的合理性，排查装配干涉问题，优化曲柄连杆机构的整体布局，也可用于教学场景下的发动机结构演示，让学习者直观理解连杆在动力传递过程中的作用与结构特点。
