离心机排气机构塑料组件结构设计

　　在固液分离类离心设备的运行体系中，排气组件是维持转鼓腔体内压平衡、避免气蚀与物料夹带溢出的核心配套部件，本次呈现的塑料材质排气结构，主要适配中小规格实验级、小批量生产型台式离心机的腔体排气需求，这类设备常应用于生物制剂分离、实验室样本处理、小型化工料液提纯等场景，设备运行转速区间多在3000-12000rpm，腔体内会因物料搅动、高速摩擦形成局部正压，若排气路径设计不合理，轻则出现腔体液位波动导致分离精度下降，重则会引发密封件承压渗漏、样本气溶胶外泄等问题。

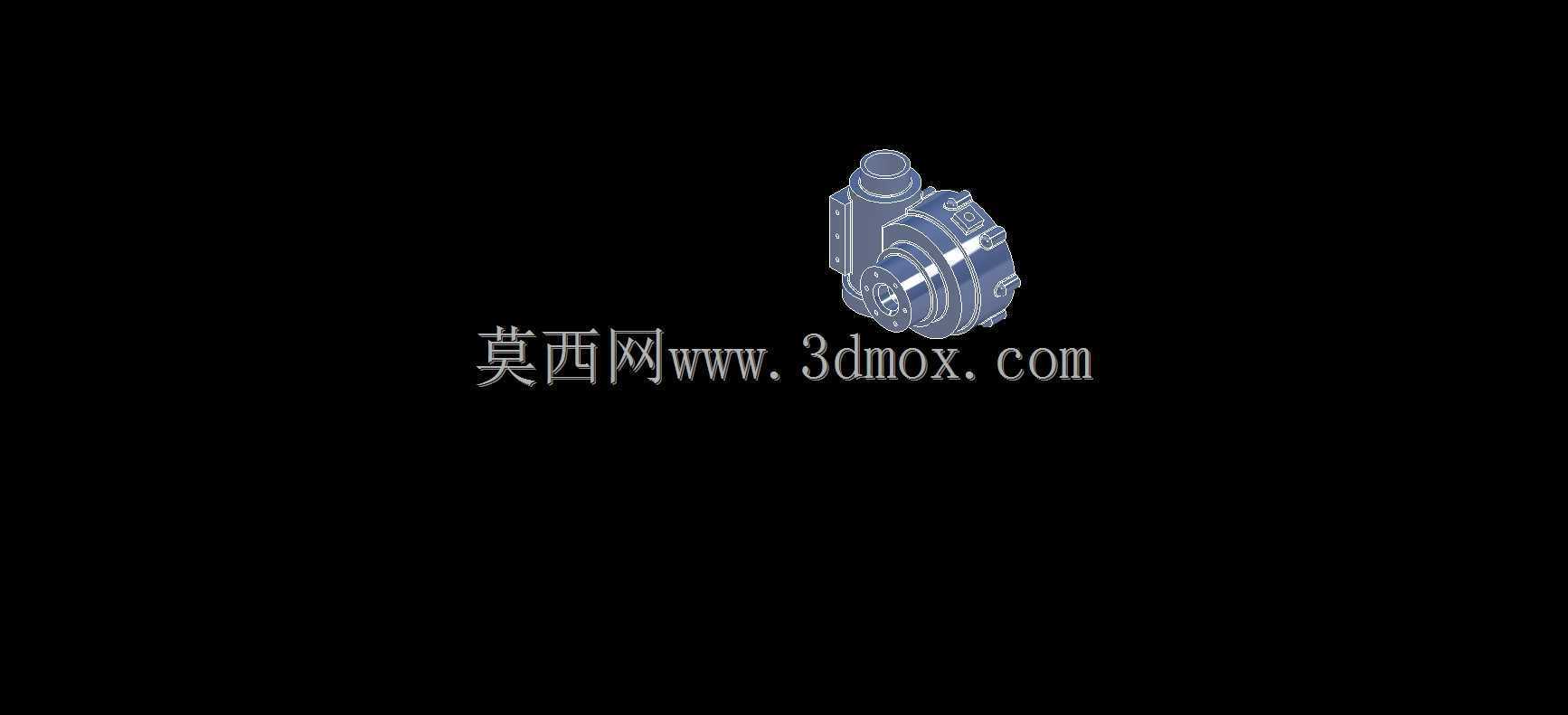

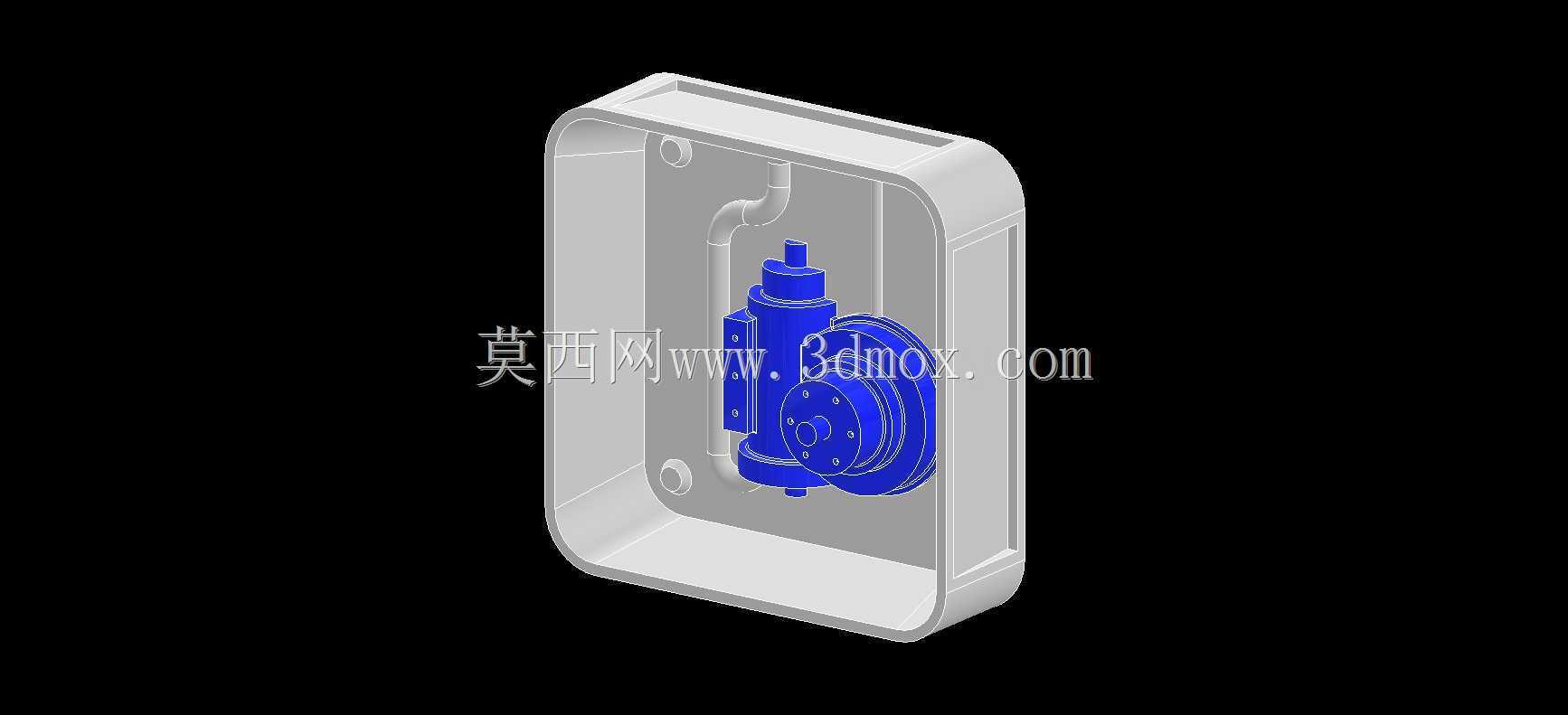

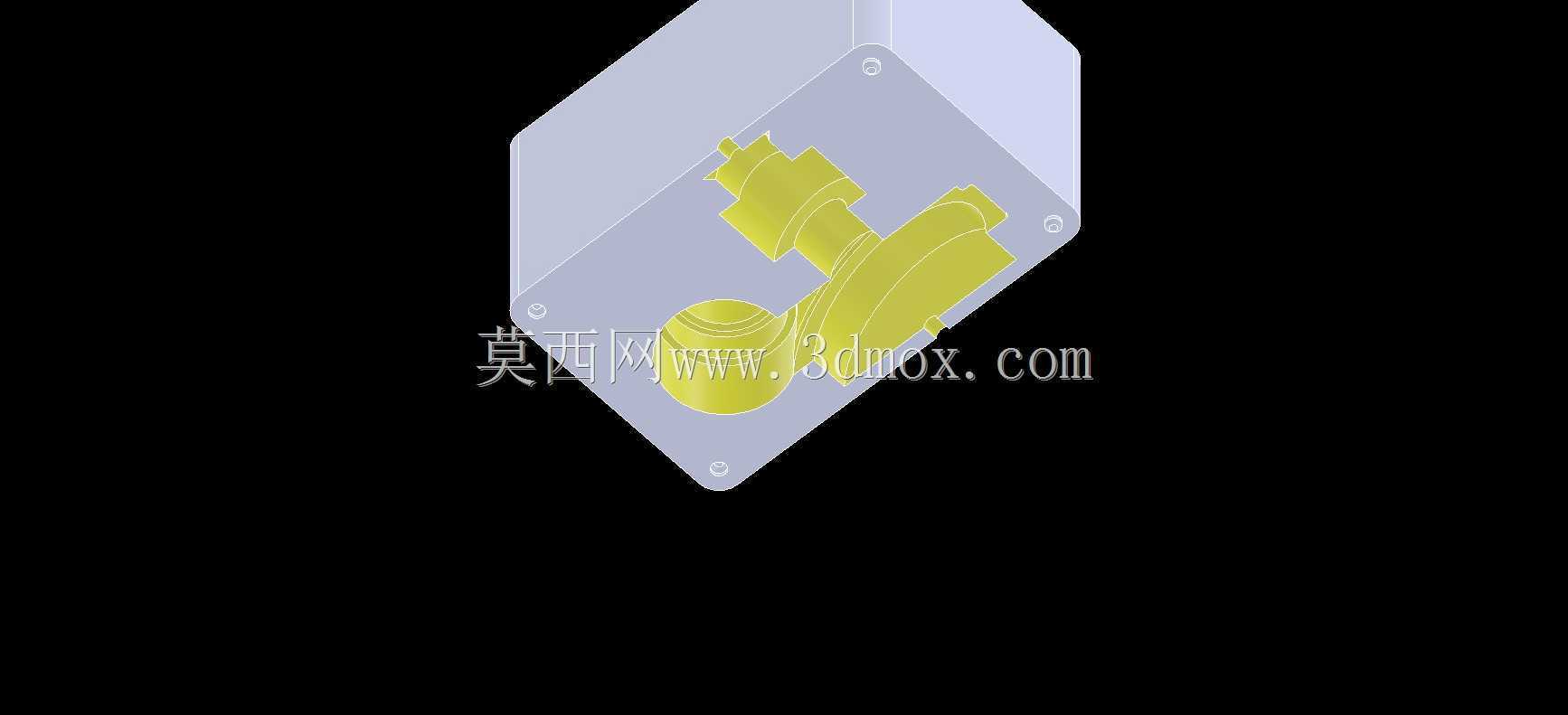

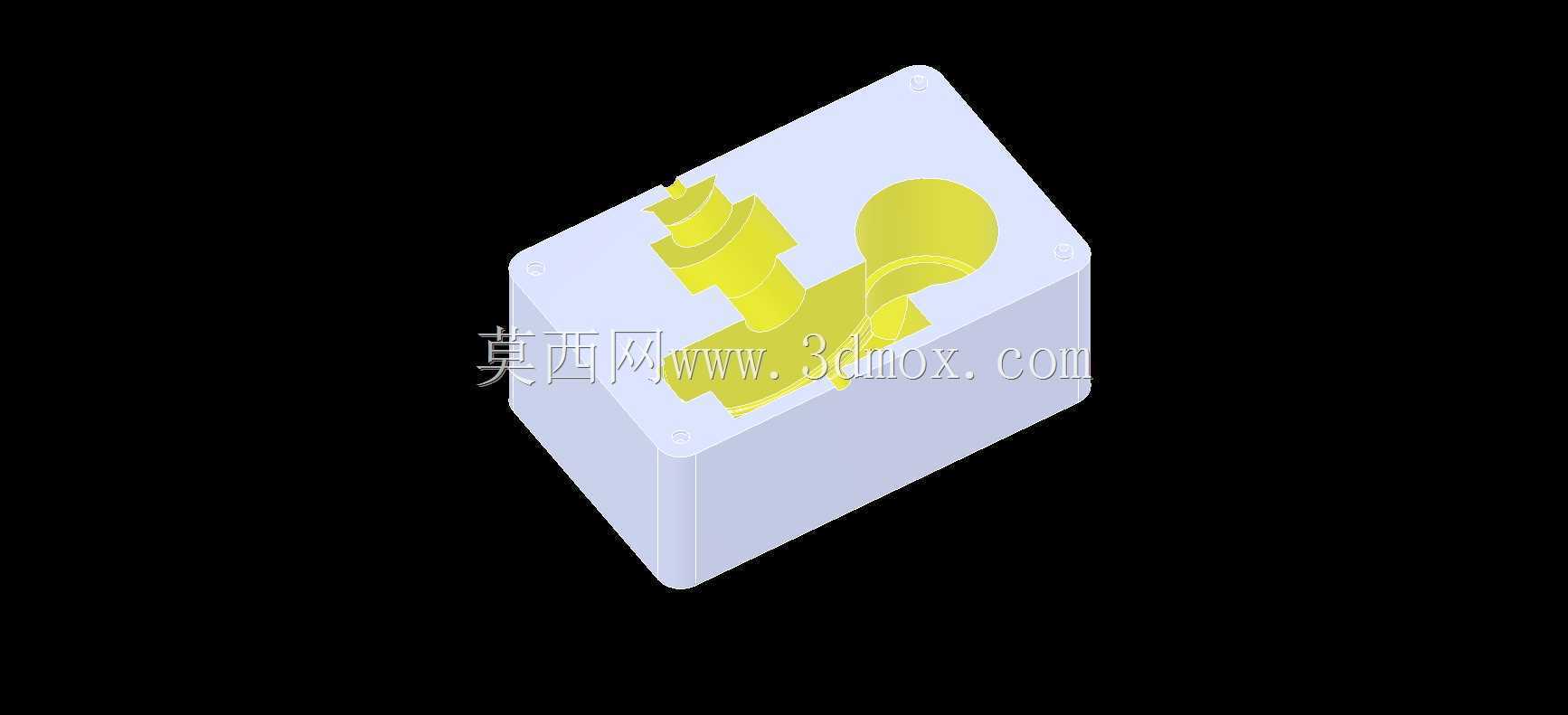

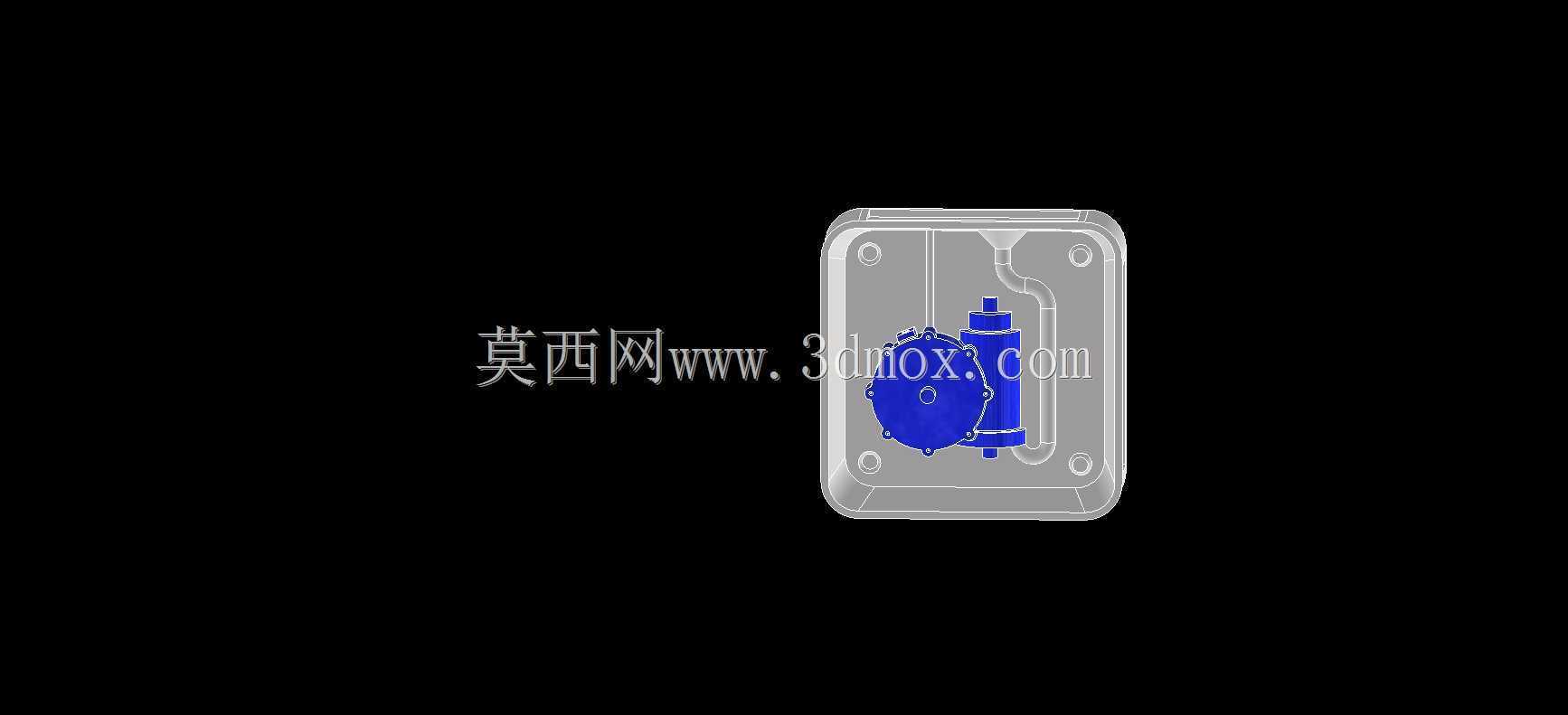

　　从结构设计逻辑来看，该排气组件采用分体式塑料注塑成型思路，整体分为进气对接段、导流缓冲腔、排气出口段三个核心部分，进气对接段设置了与离心机上盖腔体预留安装位匹配的卡扣式定位结构，无需额外紧固件即可完成快速装配，对接面预留了0.8mm的密封胶条嵌装槽，可适配直径2mm的圆形硅橡胶密封条，保证腔体与排气组件衔接处的气密性，避免未经过滤的气体从装配缝隙溢出。导流缓冲腔内部设计了三级折流挡板结构，气流从进气段进入后会沿挡板形成S型绕行路径，一方面可以降低气流流速，将气流中夹带的微小液滴截留并回流至腔体内部，减少物料损耗与排气口污染，另一方面可以削弱高速气流产生的风噪，降低设备运行时的整体噪音水平。排气出口段采用标准化的外径10mm快插接口设计，可直接对接通用规格的硅胶排气软管，方便用户根据实验室或生产车间的排风布局，将排出的气体引导至指定的废气收集或过滤装置处。

　　从安装边界尺寸来看，该排气组件整体最大外轮廓尺寸为86mm×52mm×38mm，安装时需在离心机上盖预留直径42mm的圆形安装孔，安装孔中心距离上盖边缘的最小安全距离为18mm，避免装配时与上盖的加强筋结构产生干涉；组件整体重量仅27g，采用PP共聚塑料注塑成型，耐常规弱酸碱腐蚀，可适配大部分水性、弱有机溶剂类物料的离心分离场景，长期工作温度耐受范围为-10℃到80℃，可满足常规实验室与小型生产场景的环境温度要求。在实际装配验证中，该结构的卡扣锁紧力可承受15N的轴向拉力，在设备最高转速运行产生的振动工况下，不会出现松脱移位问题，折流结构的液滴截留效率可达92%以上，可有效减少排气口的液滴挂壁现象，降低用户日常清洁维护的频率。

　　不同于金属材质的排气组件，该塑料结构的成型工艺更简单，批量生产成本更低，同时塑料材质本身的自润滑特性可减少粉尘在排气路径内的附着，针对有洁净度要求的生物医药类离心场景，该材质可耐受常规的酒精擦拭消毒、紫外照射消毒，不会出现锈蚀、掉屑等污染样本的问题。在结构细节处理上，所有转角位置均采用R1.5以上的圆角过渡，避免注塑成型时出现应力集中导致的部件开裂，同时也减少了气流在转角处形成的涡流阻力，经流体仿真验证，该结构的整体排气阻力比同规格直排式结构低17%，可在更短时间内平衡腔体内外压差，避免设备启动初期因压差过大导致的上盖密封件被顶起渗漏的问题。
