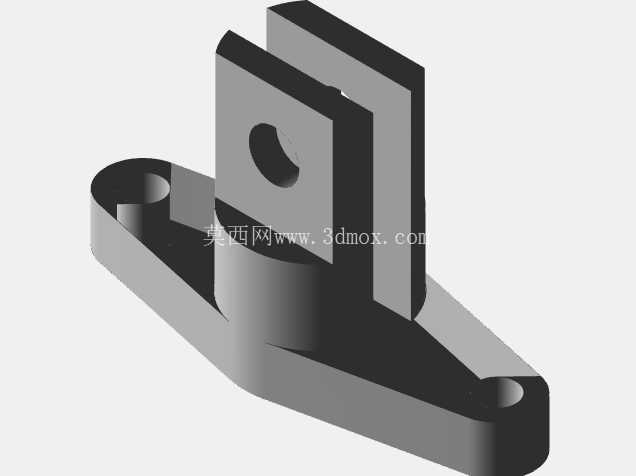

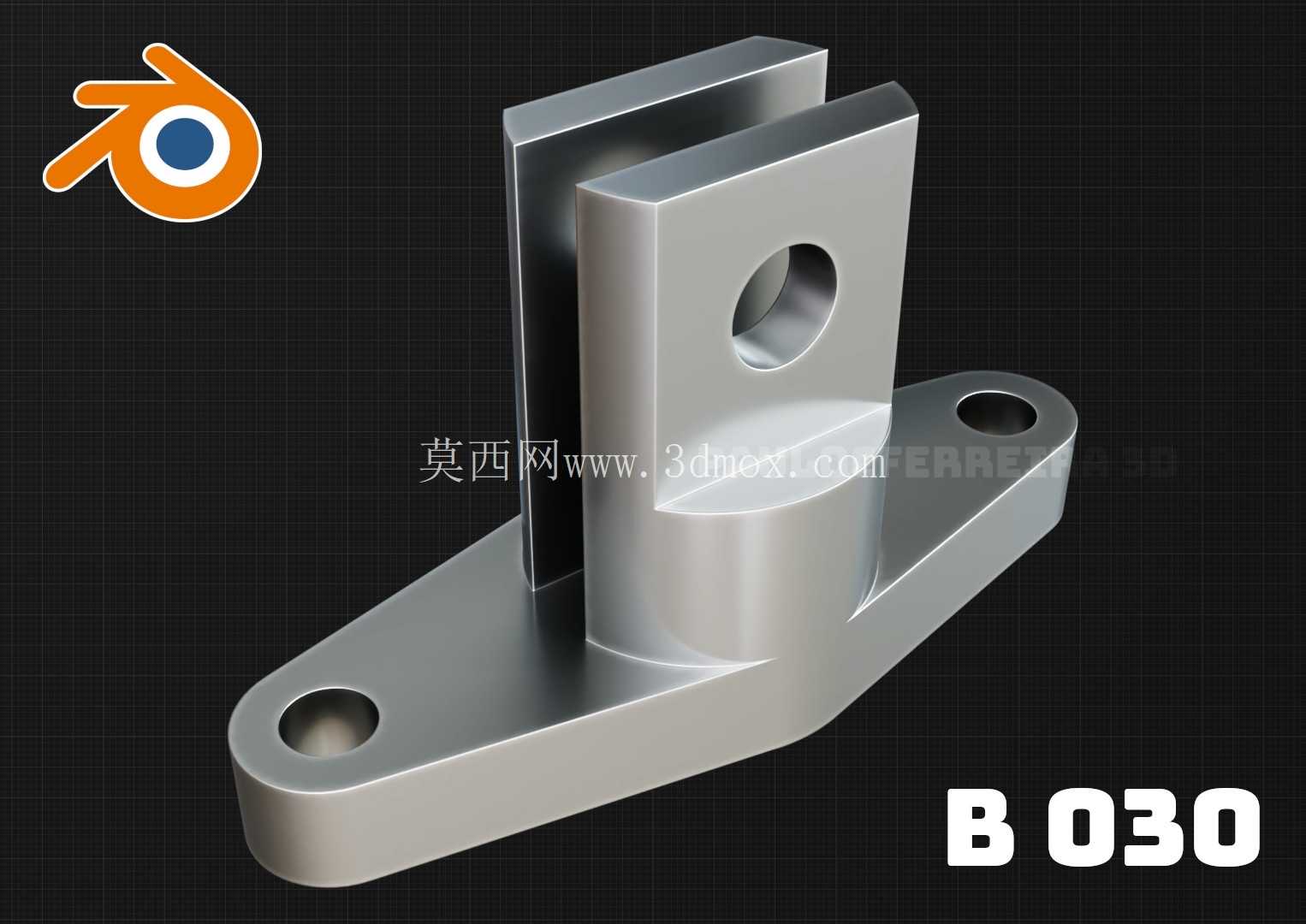

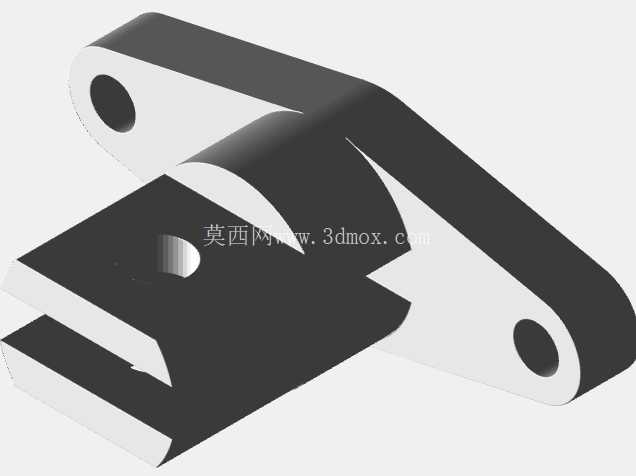

搅拌机用双耳式安装固定支座结构

该零件作为搅拌设备上的核心铰接支撑构件，主要应用在中小型立式搅拌装置的搅拌轴侧装支撑点位，也可适配悬臂式搅拌机构的摆臂连接节点，在食品配料搅拌、化工小批量溶剂混合、建筑浆料现场搅拌等场景的设备改造与原厂装配环节都能见到同类结构的应用。从实际使用功能来看，这个支座承担着双重作用：一方面通过底部的两个安装孔将整个铰接结构牢牢固定在设备的机架安装平面上，抵消搅拌作业过程中搅拌桨传递过来的径向振动力与轴向窜动载荷，避免连接部位出现松动移位；另一方面上部的双耳开槽结构配套对应直径的铰接销轴，能够连接搅拌臂或者张紧调节构件，允许被连接件在一定角度范围内做摆动调整，适配搅拌作业中不同桨叶角度的调节需求，同时也能缓冲搅拌过程中物料阻力突变带来的冲击载荷，避免刚性连接造成的构件断裂。

在设计思路上，这个结构优先考虑了载荷传递的平顺性，底部安装面做了整面铣平处理，保证和机架安装面的贴合度达到85%以上，减少安装后的局部应力集中；从底座到上部双耳立板的过渡位置采用了大圆弧过渡结构，没有尖锐的直角转角，能够有效分散立板承受的横向载荷，避免长期交变载荷下过渡位置出现疲劳裂纹。上部的两个平行立板做了等厚设计，同轴度公差控制在0.02mm以内，保证销轴穿入后不会出现卡滞或者单侧受力的情况，立板上的铰接孔做了倒角处理，既方便销轴装配，也能避免孔口边缘的应力集中。底部的两个安装孔采用沉孔设计，装配时内六角螺栓的头部可以完全沉入沉孔内，不会突出底座平面，保证安装后底座和机架面完全贴合，不会出现螺栓顶起造成的安装虚位。

从安装边界尺寸来看，该支座的整体长度方向两个安装孔的中心距适配常用的50型、65型小型搅拌机的机架安装孔位，不需要对原有设备做额外的打孔改造就能直接替换原有损坏的支座；整体高度控制在合理范围内，不会和周边的搅拌轴护罩、传动带轮等构件产生运动干涉；双耳立板的开槽宽度适配常规厚度的搅拌臂连接端，铰接孔的直径匹配标准直径的圆柱销轴，用户在做备件替换时不需要额外定制非标准销轴，降低维护成本。底座的厚度经过载荷校核，能够承受最大1500N的径向冲击载荷，满足常规中小型搅拌设备的作业载荷需求，立板的厚度经过受力仿真验证，在最大摆角15度的工况下不会出现塑性变形。

在实际装配过程中，需要先将底座的安装面和机架表面的杂物、焊渣清理干净，保证两个平面完全贴合后再穿入安装螺栓，按照对角拧紧的顺序逐步上紧螺栓，避免单侧受力造成底座倾斜；铰接销轴穿入前需要在孔壁涂抹少量润滑脂，减少转动过程中的磨损，销轴两端要加装开口销或者轴用挡圈做轴向固定，避免作业过程中销轴窜出脱落。日常维护中只需要定期检查铰接孔的磨损量以及安装螺栓的紧固情况即可，该结构没有易损的内嵌件，整体使用寿命可以达到整机的大修周期，不需要频繁更换。这类支座结构虽然看起来简单，但是在搅拌设备的支撑系统中起到了至关重要的作用，其结构设计的合理性直接影响到搅拌机构的运行稳定性，很多现场出现的搅拌臂抖动、异响问题，往往都是因为支座的加工精度不足或者安装不到位造成的，因此在建模过程中对各个配合面的公差、过渡圆角的参数都做了精准还原，能够直接用于生产加工或者设备改造的参考。
