太阳能追踪伺服驱动立式装置结构

这套立式伺服驱动结构，最初是针对分布式光伏站点的追光需求做的方案落地，区别于常见的卧式双轴追光机构，整体采用窄长立式布局，核心是为了适配山地光伏、屋顶分布式光伏这类安装面狭窄、排布密度高的场景——很多山地光伏桩位的可用安装宽度不足400mm，常规卧式追光支架的回转机构横向尺寸过大，不仅会挤占相邻光伏板的安装空间，还容易在大风工况下产生横向扭矩偏移，这套结构把伺服驱动模块、传动组件、回转支撑全部整合在窄长立式壳体内，横向安装边界控制在200mm以内，单桩安装时不需要额外拓展安装面，直接适配现有光伏桩的预埋法兰尺寸，现场施工不需要二次浇筑，能大幅缩短分布式站点的改造周期。

从功能逻辑上看，这套结构的核心作用是搭载光伏板组件完成实时太阳方位追踪，区别于传统的定时追光逻辑，整套伺服机构内置的角度反馈单元可以实时输出当前俯仰、回转角度，配合外部光照传感器的信号输入，能实现云层遮挡后的快速角度校准，不会因为短时阴天出现角度累积误差。传动链路采用伺服直驱搭配谐波减速的方案，没有额外的齿轮啮合间隙，追光角度控制精度能控制在0.1度以内，相比传统的步进电机加蜗轮蜗杆的追光结构，长时间运行不会出现回程间隙增大的问题，日常运维不需要定期调整齿轮啮合间隙，适合无人值守的偏远光伏站点使用。

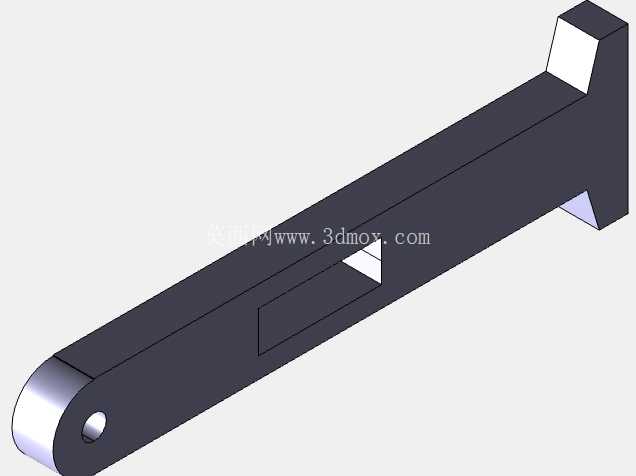

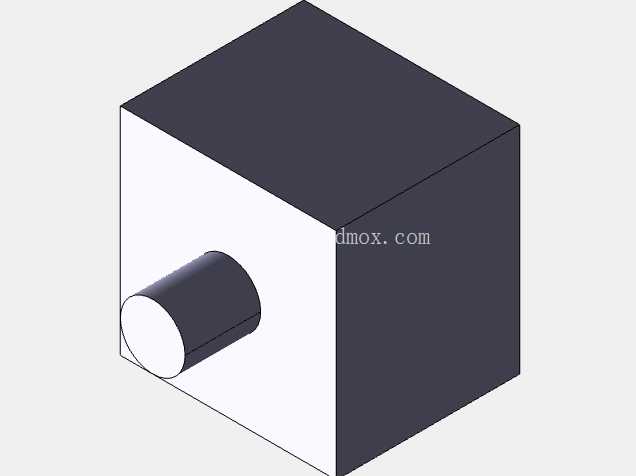

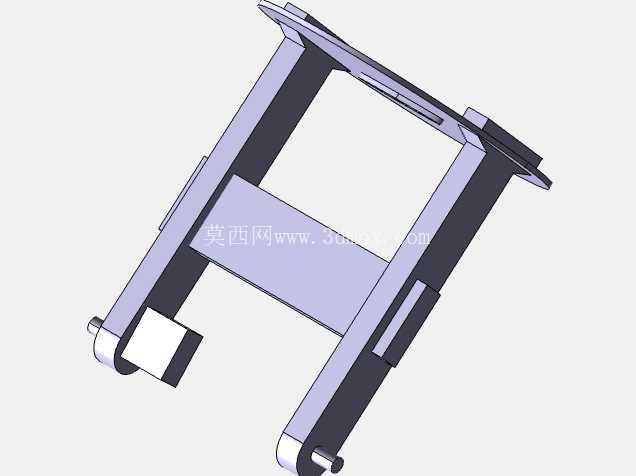

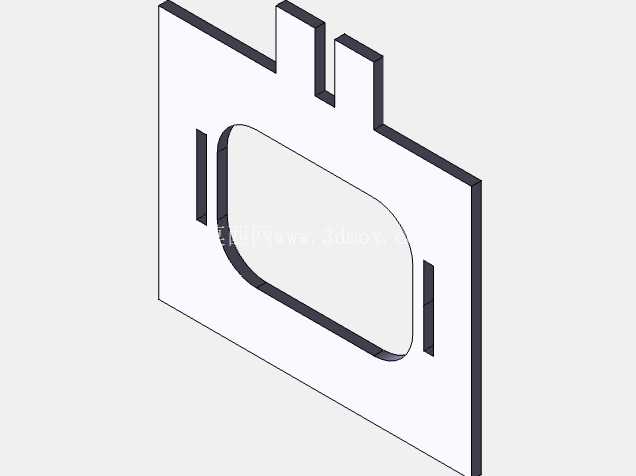

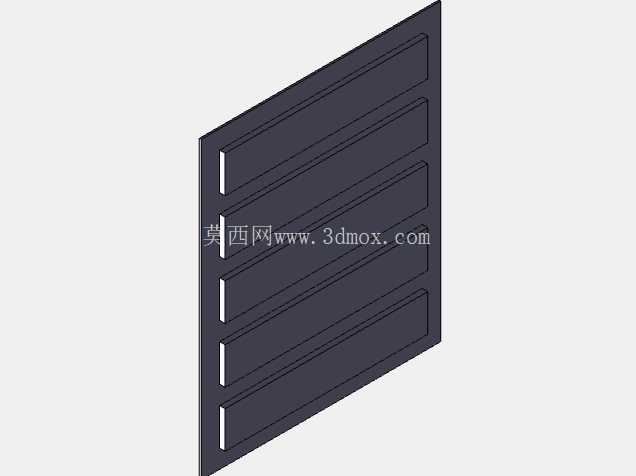

设计阶段最先敲定的是壳体的防护结构，因为户外光伏站点的工况复杂，不仅要应对夏季高温暴晒，还要考虑雨季的防水、冬季的积雪覆冰问题，所以壳体采用一体化折弯成型的结构，所有拼接缝都设计在非迎雨面，回转输出轴的位置采用双层密封结构，静态防护等级能达到IP65，不需要额外加装防雨外罩就能直接在户外使用。内部的伺服驱动模块专门做了散热优化，壳体背面设计了一体化的散热鳍片，和伺服驱动器的安装基板直接贴合，不需要额外加装散热风扇，避免了风扇进灰带来的维护问题，在夏季环境温度40度的工况下，驱动器连续运行的核心温度能控制在70度以内，不会出现过热降频的问题。

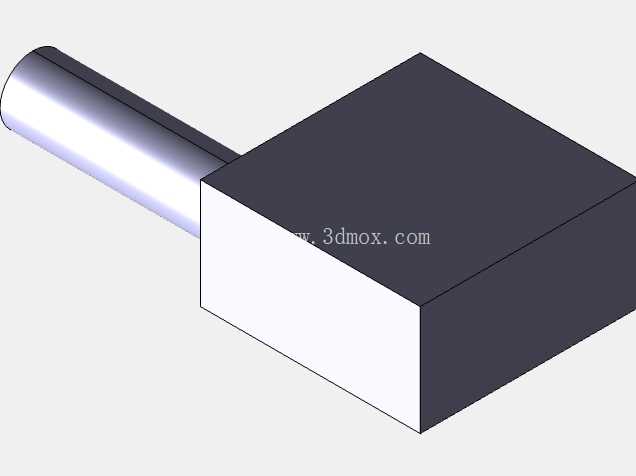

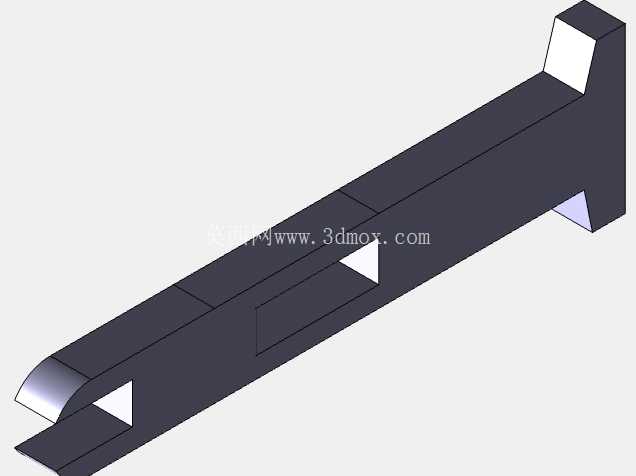

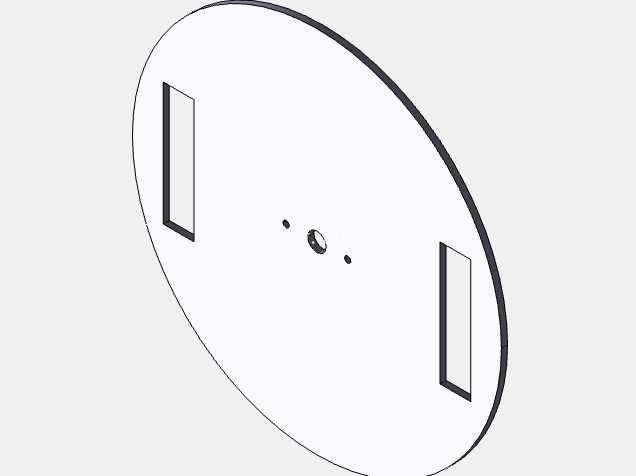

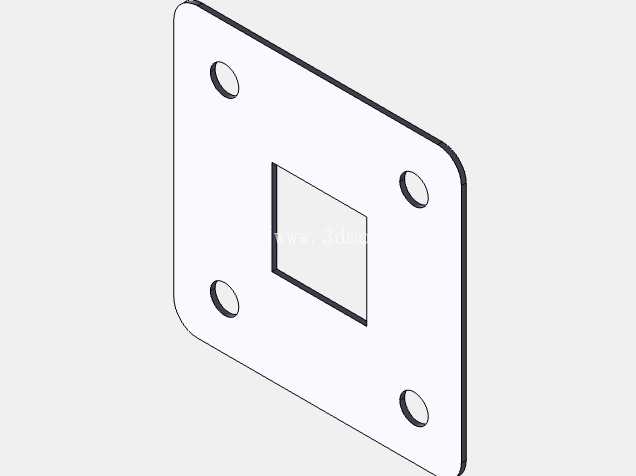

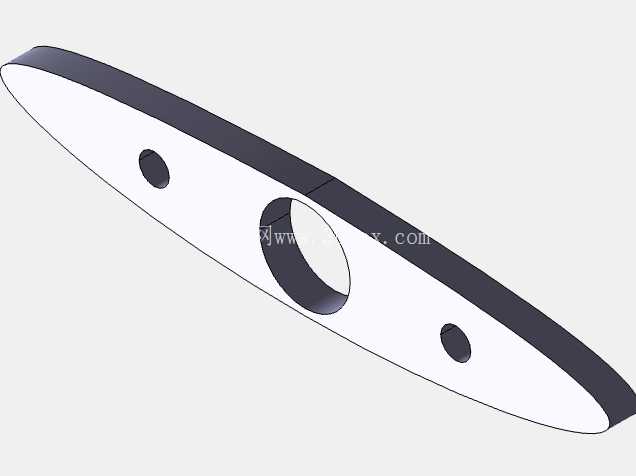

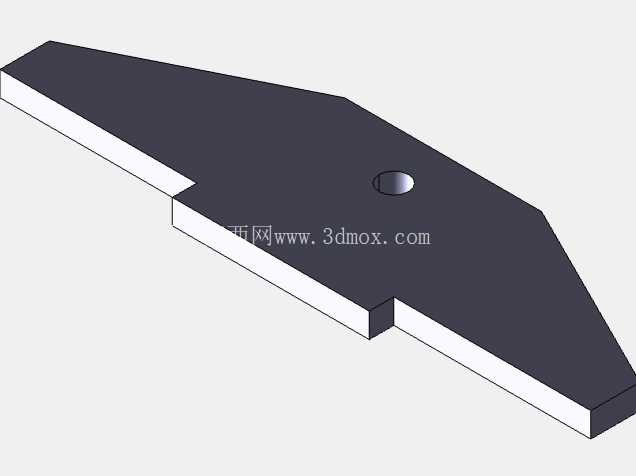

安装边界上，整套结构的底部安装法兰采用标准的光伏桩适配尺寸，法兰孔位和现有主流光伏立柱的孔位完全匹配，安装时只需要把结构整体吊装到立柱顶部，拧紧紧固螺栓就能完成机械安装，电气接口采用快插式航空插头，现场接线不需要做端子压接，插好之后拧紧防水螺母就能完成电气连接，单套结构的现场安装时间能控制在20分钟以内。结构的输出端搭载面采用标准化的型材安装槽，能适配不同尺寸、不同厚度的光伏板安装框架，不需要额外做转接板，不管是常规的单晶硅光伏板，还是后续升级的薄膜光伏组件，都能直接固定安装。

考虑到大风工况的载荷问题，设计阶段专门做了风载仿真校核，在12级大风的工况下，结构的最大形变位置在输出端搭载面，形变量控制在0.5mm以内，不会因为风载晃动导致光伏板出现隐裂问题。内部的传动组件做了自锁优化，当伺服系统断电时，谐波减速器的自锁特性可以固定当前角度，不会因为大风压力出现角度偏移，也不需要额外加装机械锁止机构，简化了整体结构的同时也降低了故障点。整套结构的零件拆分逻辑也兼顾了后期运维的便利性，壳体的侧盖采用快拆式螺丝固定，后期如果需要更换内部的驱动模块或者传感器，不需要把整套结构从立柱上拆下来，只需要打开侧盖就能完成零件更换，单人就能完成日常运维操作，不需要大型吊装设备配合，大幅降低了后期的运维成本。

不同于大型地面光伏站的追光机构，这套立式结构的重量控制也做了针对性优化，整套结构的自重控制在35kg以内，单人就能完成搬运和吊装，不需要动用大型起重设备，特别适合山地、屋顶这类大型设备无法进入的安装场景。结构的重心完全落在安装法兰的中心轴线上，安装后不会产生偏载力矩，对光伏立柱的强度要求和固定安装的光伏支架一致，不需要对立柱做额外的加固处理，能直接替换现有站点的固定支架，实现老站点的追光改造升级，改造后整体发电效率能提升25%以上，投入产出比远高于常规的卧式追光改造方案。
