小型壁挂式电气控制箱体结构设计

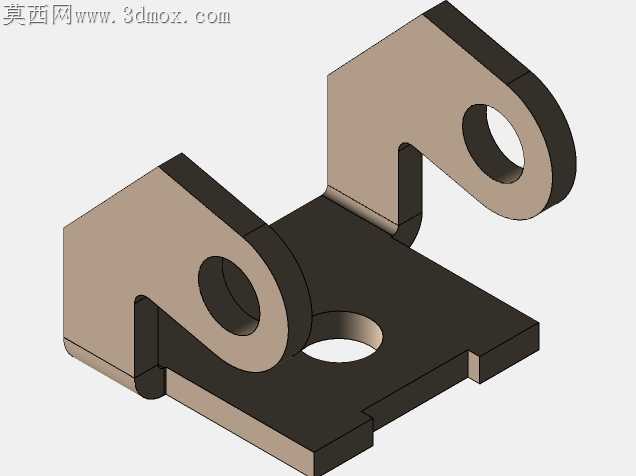

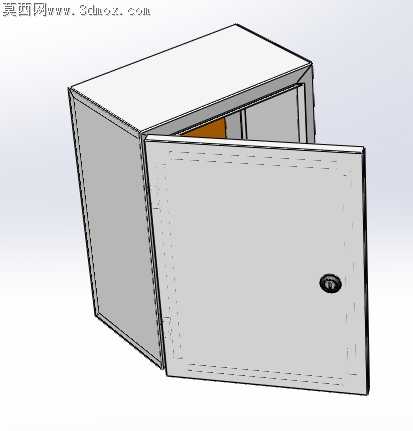

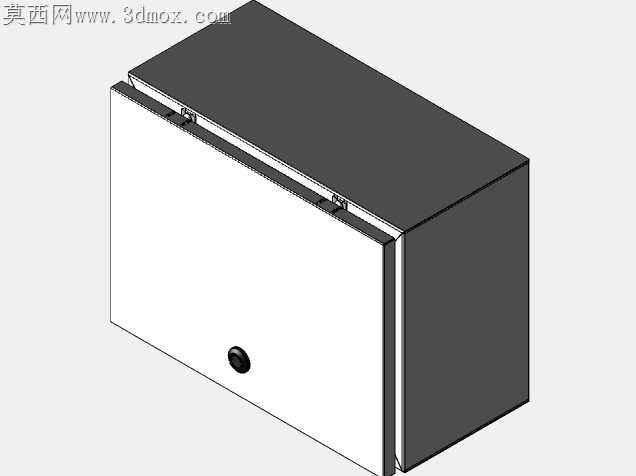

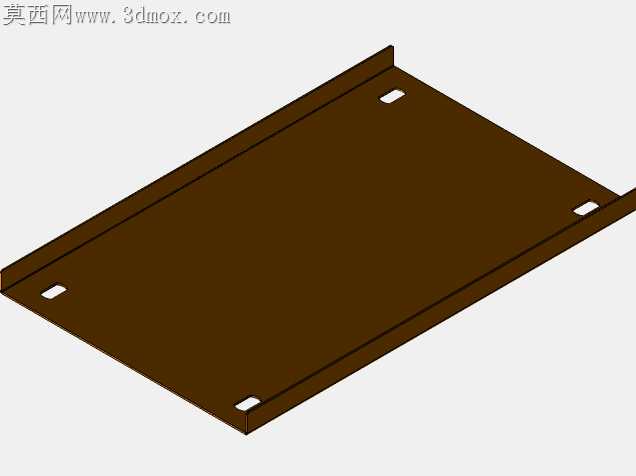

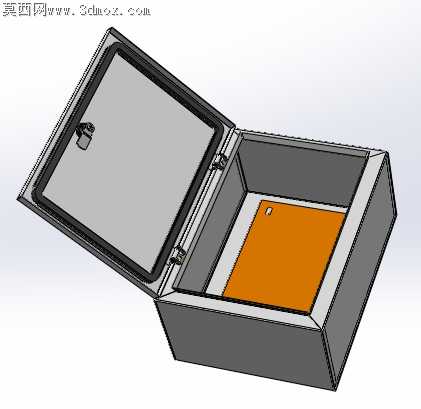

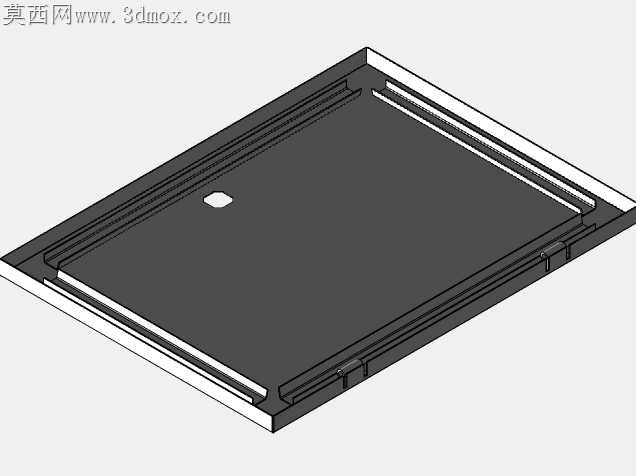

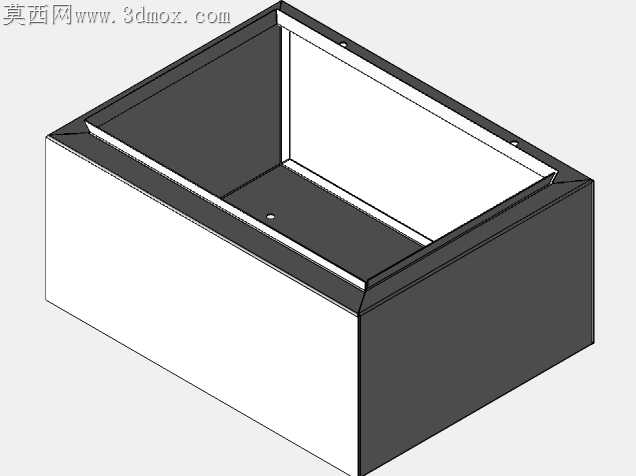

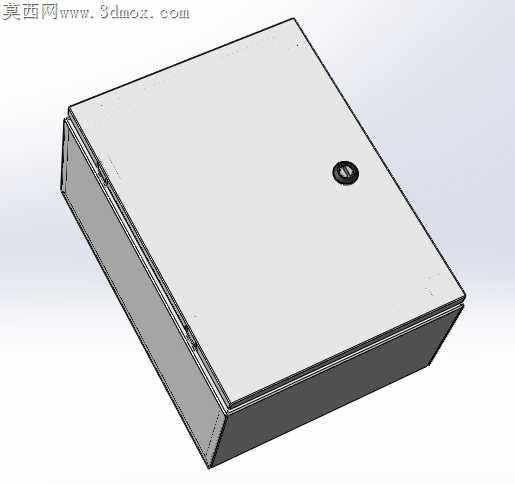

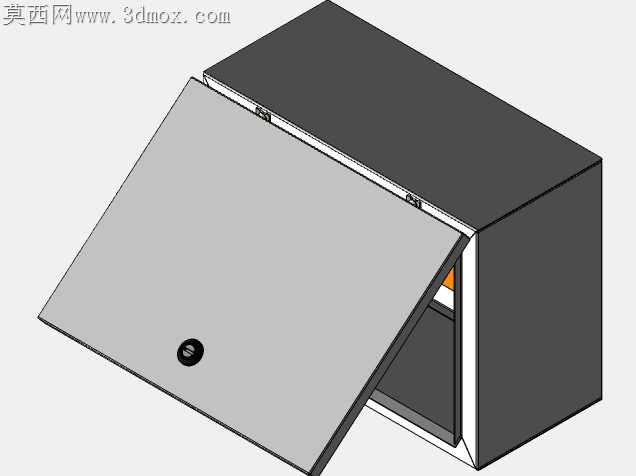

车间现场壁挂安装的小型电控箱，最容易被忽略的痛点是箱门开合长期磨损后的密封失效，以及侧边走线时的锐边割线隐患，这款400×300×200规格的电控箱体在结构细节上刚好对准了这些现场反馈的问题。箱门与箱体的合页衔接处没有采用外露式的普通合页，而是做了内嵌式的折弯咬合结构，合页转轴藏在箱体侧边的折弯空腔里，既避免了车间粉尘、飞溅的切削液直接堆积在合页转轴位置造成锈蚀卡滞，也让箱体侧边没有突出的安装件，贴墙安装时不需要额外预留合页的让位空间，墙面打孔定位的容错率更高。箱门正面的锁具安装位做了局部沉台，锁芯外圈和沉台的配合公差控制在0.2mm以内，锁具拧紧后不会因为现场设备运行的长期振动出现松动歪斜，锁舌对应的箱体卡扣位置做了双层折弯的加强筋，哪怕工人粗暴开关箱门，卡扣位置也不会因为长期撞击出现钣金变形导致箱门关不严的问题。箱体的顶盖做了1.5度的微倾斜折弯，不是完全水平的平面，车间顶部偶尔滴落的冷凝水、清洁时溅上去的水渍会顺着倾斜面往箱体后侧流，不会顺着箱门和箱体的缝隙渗进内部打湿电气元件。箱体内腔的四个边角都预留了M4的压铆螺母柱，安装导轨、端子排的时候不需要现场焊接螺母，直接用螺丝就能固定，压铆螺母柱的位置距离箱体内壁留了8mm的走线间隙，强弱电分开布线的时候不会出现线缆被挤压在钣金壁和元件之间的情况。箱体侧边的进线孔位置做了翻边钝化处理，翻边高度3mm，所有锐边都做了R0.5的圆角打磨，穿线的时候哪怕不用护套也不会割破线缆外皮，翻边的尺寸刚好适配标准的电缆防水接头，不需要额外扩孔或者加垫片就能拧紧密封。箱门内侧的四周预留了密封胶条的安装卡槽，卡槽的深度比常规胶条的压缩量多留了1mm，胶条嵌进去之后不会因为箱门反复开合出现脱槽移位，关门后胶条的压缩量均匀，整个箱体的防护等级能稳定达到IP54，满足普通机加工车间的现场使用要求。箱体的钣金折弯处都做了止裂槽设计，折弯半径取板材厚度的1.2倍，批量加工的时候不会出现折弯处开裂、回弹角度超差的问题，所有拼接位置的焊缝都设计在内侧，外侧看不到焊痕，表面喷塑之后整体外观平整，没有明显的拼接缝隙。
