TB6560步进电机驱动板三维结构设计

　　在小型数控设备的运动控制链路里，步进驱动板是衔接上位控制信号与步进电机的核心执行部件，这款TB6560驱动板的三维结构设计，完全围绕小型CNC设备的实际装机需求展开，没有冗余的装饰性结构，每一处外形与安装位的设计都对应实际使用中的痛点。从实际应用场景来看，这类驱动板多用于桌面级雕刻机、小型数控铣床、3D打印改装设备以及小型自动化送料机构中，适配3.5A电流规格的两相步进电机，供电覆盖0-36V直流区间，能满足绝大多数小型数控设备的轴驱动需求，不少DIY数控设备用户和小型设备厂的入门级机型都会选用该方案做驱动核心。

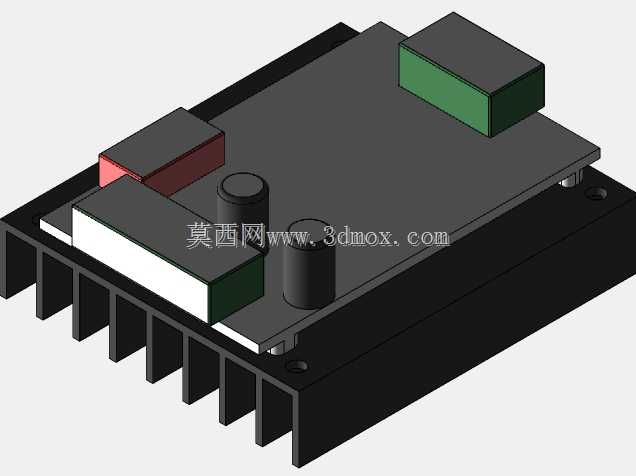

　　从结构设计思路来看，整个驱动板采用板载元件加底部散热基座的组合结构，底部的铝制散热鳍片基座是整个部件的安装承载基础，鳍片的间距、高度都经过热仿真校核，在自然对流条件下就能带走TB6560主芯片以及功率管工作时产生的热量，避免长时间运行出现过热丢步的问题。散热基座上预留的固定孔位完全匹配小型设备电控箱内的通用安装间距，不需要额外做转接板就能直接固定在电控箱的安装背板上，安装孔周边做了沉台设计，固定螺丝拧入后不会突出基座表面，避免刮擦电控箱内的其他走线。

　　板载元件的布局完全遵循强电与弱电分离的布线原则，功率接线端子布置在板卡的一侧边缘，分别对应电源输入、电机绕组接线，大电流走线区域在PCB设计时做了加宽覆铜处理，三维模型里完整还原了接线端子的插拔空间，在实际装机时，接线操作不需要拆卸周边元件，手和螺丝刀的操作空间预留充足，不会出现拧端子螺丝时碰掉周边贴片元件的问题。信号输入侧的接线端子布置在板卡另一侧，与功率端子保持足够的安全间距，避免强电串入信号回路干扰上位机的脉冲信号，模型里还原了端子的防呆结构，插接线时不会出现插反的问题。

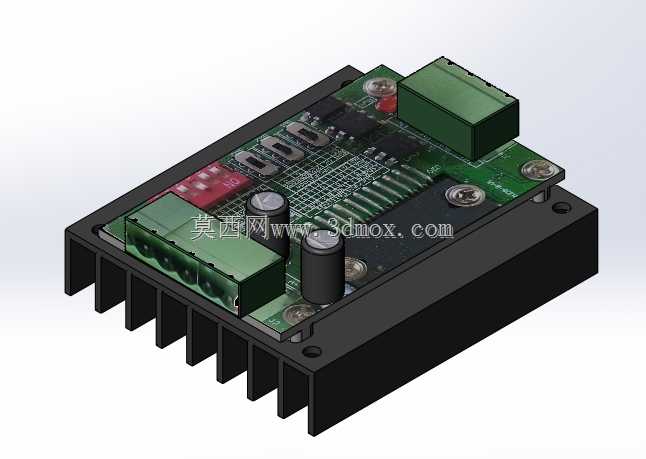

　　板上的核心元件包括TB6560主芯片、电解电容、拨码开关、功率MOS管，所有元件的高度都做了统一校核，最高的元件是顶部的绿色接线端子，整体板卡加散热座的总高度控制在常规电控箱的层间安装间距范围内，不会出现盖不上电控箱盖板的问题。拨码开关的位置布置在板卡便于操作的侧边区域，实际装机后不需要拆出驱动板就能直接调整电流档位和细分参数，拨码开关周边预留了手指操作的空间，戴薄劳保手套也能完成拨码操作。板上的状态指示灯位置做了抬高设计，指示灯的发光面朝向板卡外侧，装机后从电控箱的观察窗就能直接看到驱动的工作状态，不需要打开箱门排查故障。

　　从安装边界来看，整个驱动板的外形轮廓为规整矩形，没有突出的异形结构，多块驱动板并排安装在电控箱内时，板与板之间只需要留5mm的间隙就能满足散热需求，不会互相干扰。散热基座的底部做了平整处理，安装时可以直接贴附在电控箱的金属背板上，进一步辅助散热，降低长时间高负载运行时的温升。PCB板与散热基座之间通过铜柱固定，固定柱的高度刚好让板上的发热元件背面与散热基座之间保留合适的绝缘间隙，同时可以通过导热垫将主芯片的热量传导到散热基座上，既保证绝缘安全又提升散热效率。

　　在实际设备调试过程中，这类驱动板的结构设计合理性直接影响后期维护效率，这款模型完整还原了所有元件的实际尺寸与安装位置，在做电控箱三维布局时，可以直接导入模型进行排布，提前预判接线空间、安装干涉、散热风道的问题，避免实际装机时出现元件碰撞、走线弯折半径不足、散热空间不够导致的驱动过热保护等问题。对于做小型数控设备结构设计的工程师来说，准确的驱动板三维模型能大幅减少电控箱布局的反复修改次数，在设计阶段就把安装、接线、维护的操作空间预留充足，提升整机的装配效率，减少后期现场调试的改造成本。
