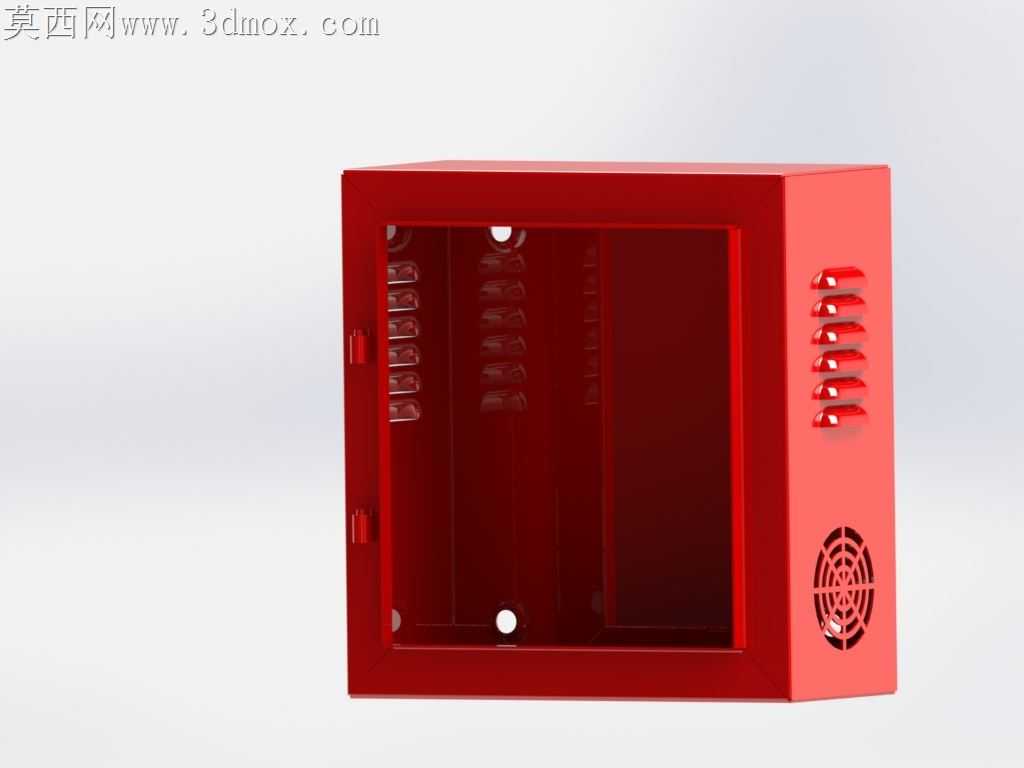

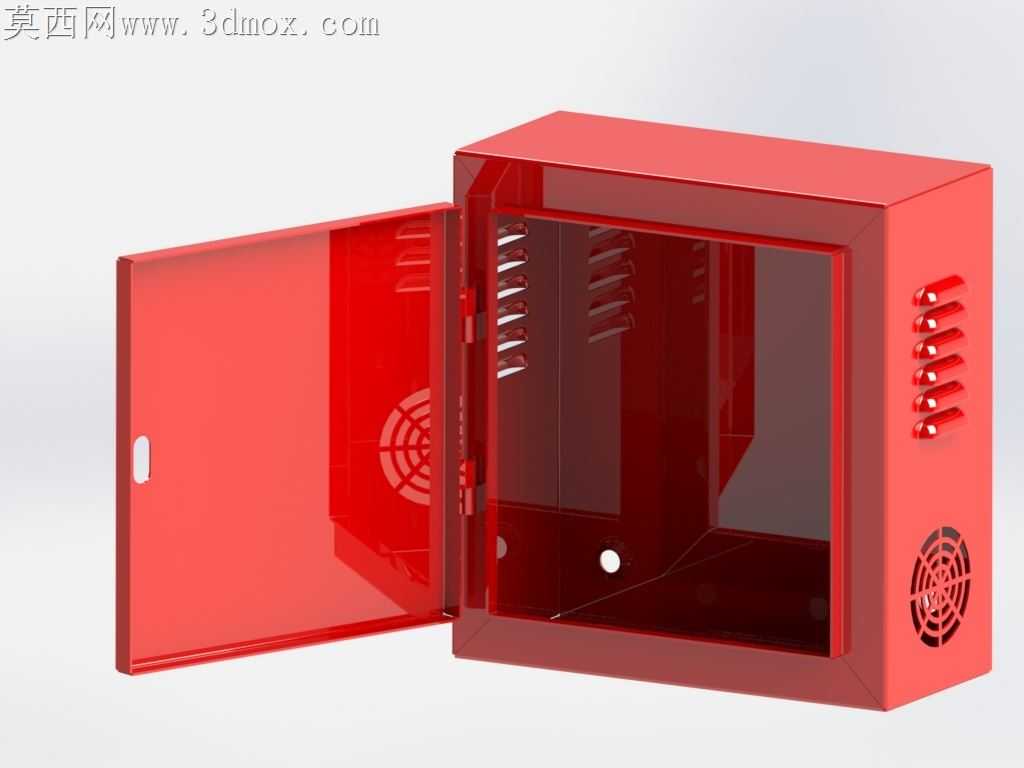

红色金属配电网盒电气外壳结构设计

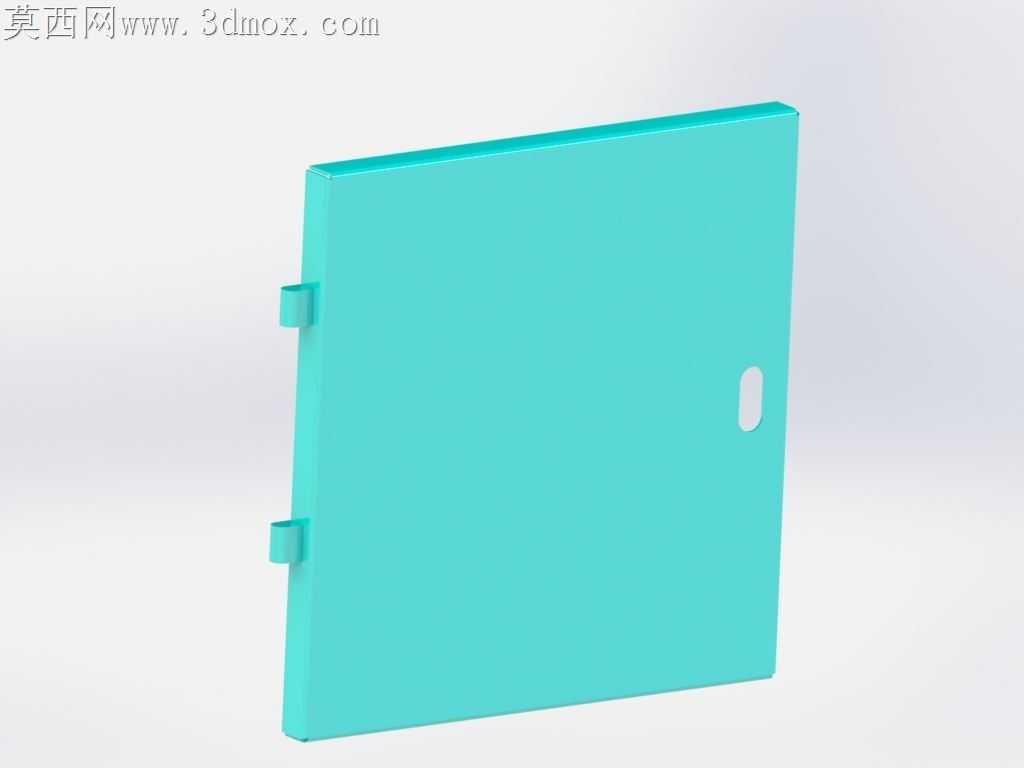

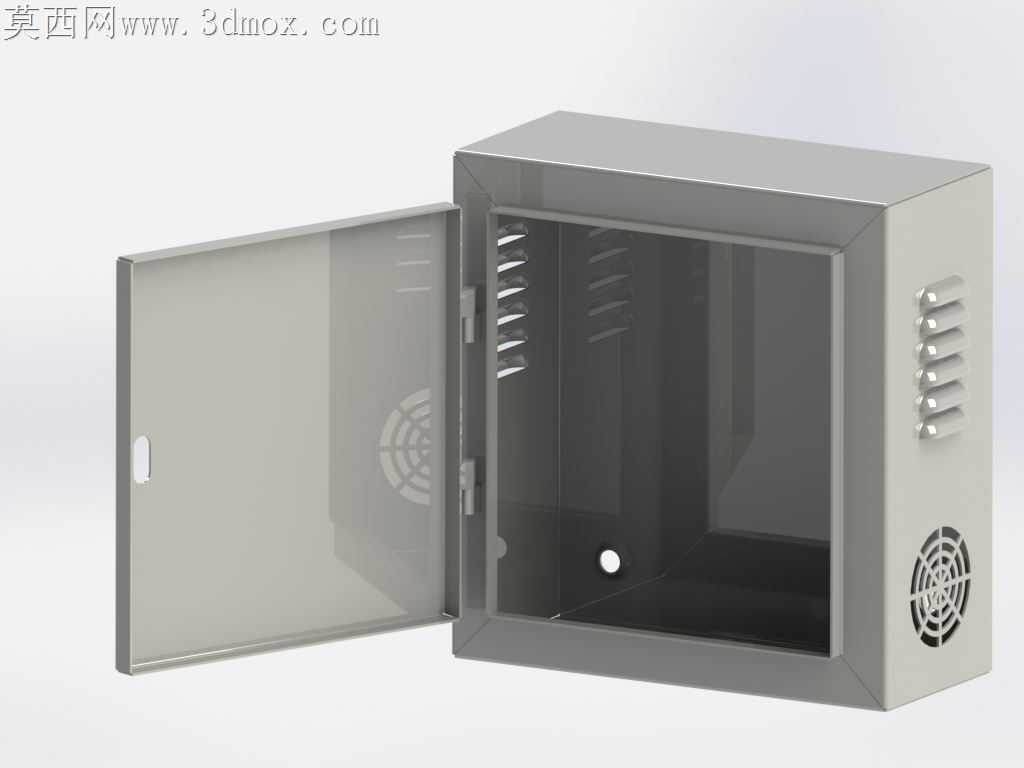

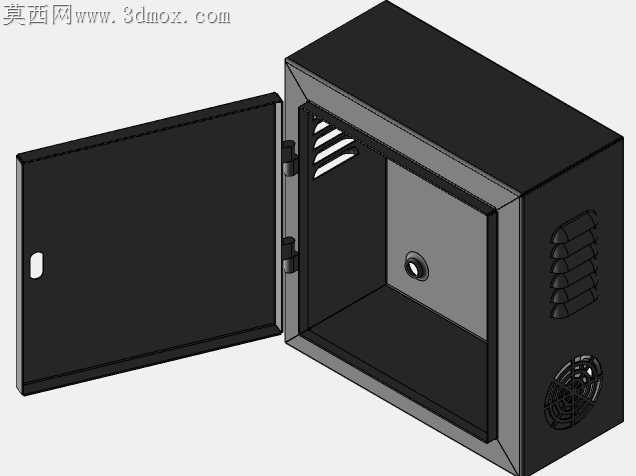

薄钢板钣金折弯成型的电气外壳，最容易在门体合页装配处出现应力集中开裂的问题，尤其是长期开合检修的场景下，折弯边的圆角处理不到位，反复弯折后漆面脱落、基材锈蚀的隐患会直接缩短壳体使用寿命。这款红色配电网盒的门体连接边做了加宽折边处理，合页安装位预留了双层叠边的加强结构，不用额外焊接加强筋，仅靠折弯工艺就提升了连接位的结构强度，避免后期开合过程中出现门板变形、缝隙不均的问题。

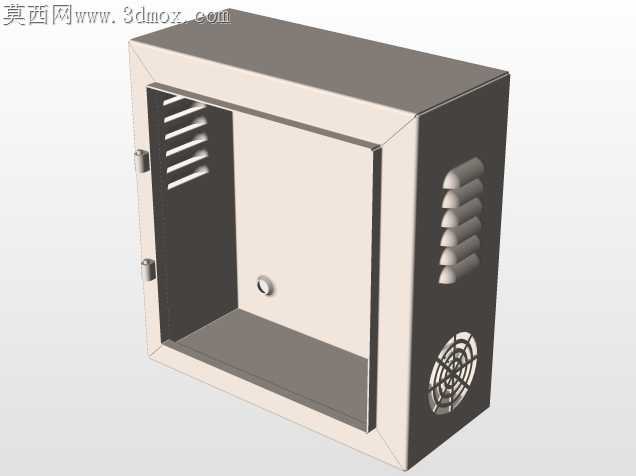

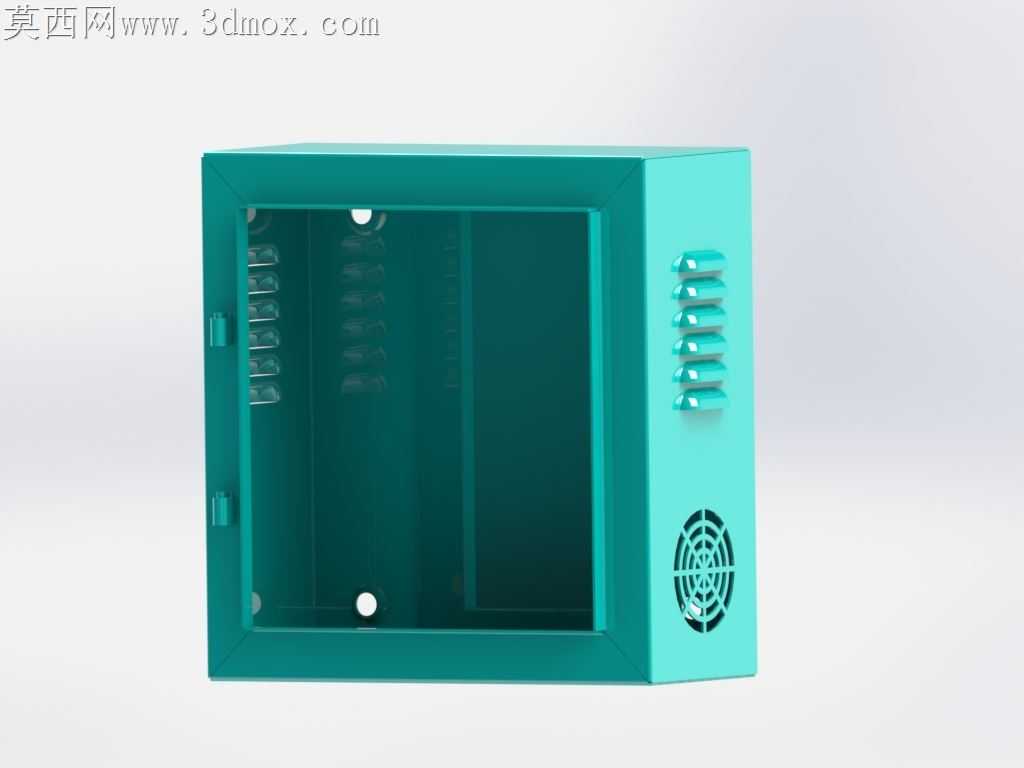

壳体侧面的散热孔没有采用常规的直排圆孔设计，而是做了格栅式的通风栅，外侧加了凸起的防雨翻边，哪怕是安装在半户外的廊下场景，斜飘的雨水也不会顺着通风孔直接灌进壳体内部，栅条的间距控制在4mm以内，既满足通风散热的需求，也能避免小型虫鼠钻入壳体内部触碰带电部件。门板内侧压出了环形的密封胶条安装槽，后期嵌装发泡胶条后，门体闭合时能和箱体边框紧密贴合，隔绝粉尘和潮气侵入，适配多尘、潮湿的配电安装场景。

箱体内部的安装导轨位做了可调节的长孔设计，不用提前固定死电气元件的安装位置，现场施工时可以根据实际布线需求调整导轨高度，适配不同尺寸的断路器、接线端子排安装。门板上的透明观察窗采用内嵌式安装，边缘压有一圈橡胶压边，既可以不用开门就观察内部元件的运行状态，也不会因为长期日晒出现观察窗脱落、密封失效的问题。箱体侧壁的接线进出孔位预留了敲落孔结构，现场施工时不用额外钻孔，根据走线方向敲掉对应位置的孔盖就能穿线，孔位边缘做了卷边处理，穿线时不会划伤线缆外皮，避免绝缘层破损带来的漏电隐患。

箱体表面的红色喷塑层做了磨砂质感处理，不容易残留指纹和施工污渍，后期运维擦拭时也不容易留下划痕，喷塑前的基材做了磷化处理，哪怕是边角位置的涂层出现轻微磕碰，也不会出现大面积的锈蚀蔓延。门体上的锁位采用嵌入式安装，锁具突出壳体表面的高度不到2mm，不会在安装运输过程中因为磕碰导致锁具变形打不开，锁舌的咬合位做了加厚的挡片，关门时锁舌不会直接刮蹭箱体喷塑层，长期使用也不会出现掉漆露底的问题。
