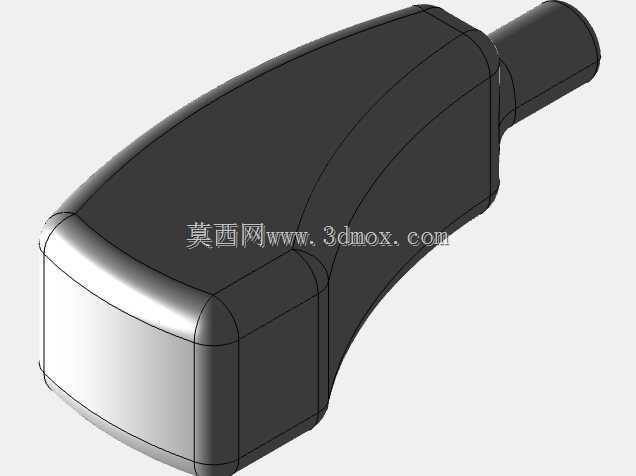

交流稳压器齿轮式档位调节旋钮结构

　　该档位旋钮主要服务于交流稳压电源面板上的人工档位切换环节，在工业供电、车间配电、实验电源以及小型稳压设备中承担输入输出状态选择、调压档位确认和操作反馈的作用。旋钮本体采用齿轮式外缘造型，并非单纯为了外观识别，而是围绕手指接触时的摩擦力、旋转力矩传递和盲操作定位进行设计。设备运行现场往往存在面板空间紧凑、操作人员戴薄手套、视线被仪表或接线遮挡等情况，连续的齿形轮廓可以增加周向摩擦，使手指在较小握持直径下仍能稳定带动转轴，避免光滑圆柱旋钮在档位切换时打滑。

　　从结构思路看，旋钮中心需要与档位开关轴或电位器轴形成可靠配合。建模时应重点控制内孔形状、键槽或扁位尺寸，使旋转动作能够直接传递到开关本体，而不是依靠塑料件外壁勉强受力。齿轮状外轮廓在径向形成均匀凸起，既提高了手拧时的扭矩边界，也让旋钮在多次往复转动后仍保持较好的受力分布。面板安装侧通常需要预留轴套插入深度、止挡面和压紧间隙，若旋钮与面板之间距离过小，旋转过程中容易摩擦铭牌或面板漆膜；若间隙过大，则会产生轴向窜动，影响档位吸入感。

　　外形尺寸方面，这类旋钮不宜脱离开关轴规格单独确定。外径要兼顾面板排布密度和手指操作面积，高度则要保证手指能够捏住侧面，而不是仅靠指尖压住顶面。齿轮凸起的齿高、齿距和圆角需要同步考虑：齿距过密会降低触感，齿高过大则可能在清洁或设备搬运时挂碰周边线缆；齿根圆角不能过尖，否则塑料成型或长期受力时容易形成应力集中。旋钮底部应设置与面板贴合的环形接触面，必要时增加沉台，使安装后轴线与开关轴保持同轴。

　　在稳压器整机装配中，旋钮属于人机交互频率较高的外露件。它的位置通常与电压表、指示灯、输出插座相邻，因此旋转半径范围内不能与其他器件干涉。档位切换时，旋钮需要给操作者明确的段落反馈，模型中虽然不直接包含开关内部弹片，但外部握持直径、摩擦纹理和轴向限位都会影响反馈感受。设计时还应考虑铭牌刻度对齐，旋钮顶面或侧面可设置指示特征，使当前档位能够被快速识别。

　　对于三维结构设计人员，该类零件的建模重点不在复杂曲面，而在安装边界、受力路径和操作体验的统一。中心配合孔、外齿轮廓、底部止口、顶部指示位和脱模圆角应形成完整结构逻辑；用于选型时，则需结合面板厚度、开关轴长度、轴端形状以及相邻元件间距复核，确保旋钮既能顺畅转动，又能在频繁档位操作中保持稳定可靠。
