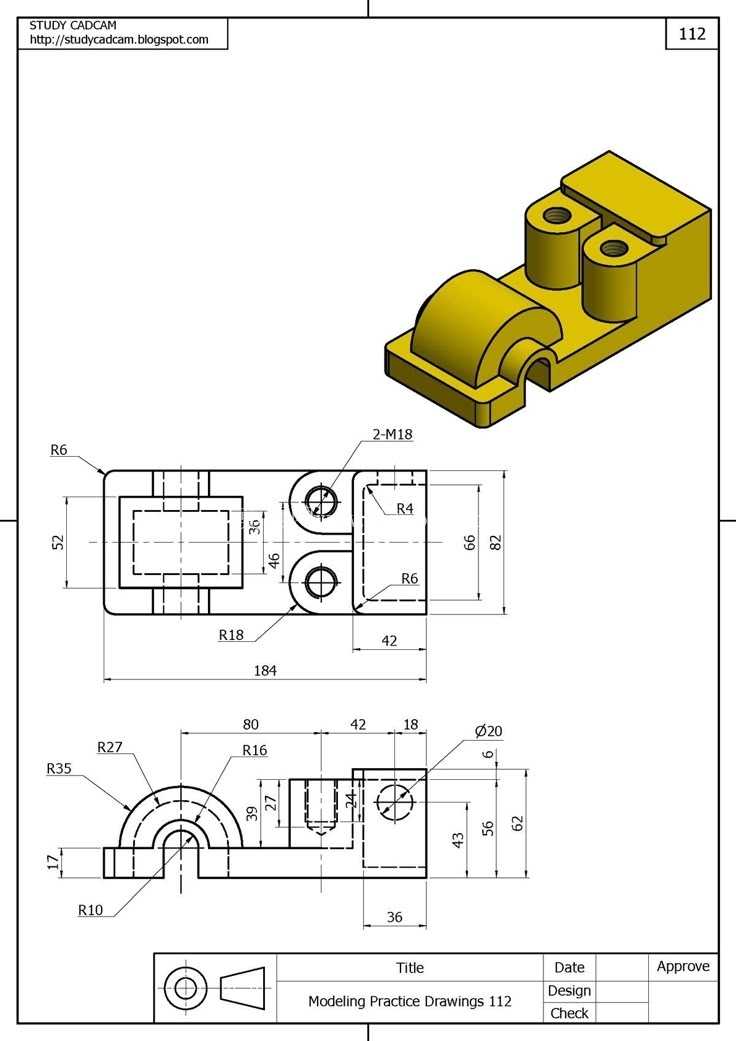

双柱带弧形卡扣铸造模结构练习件

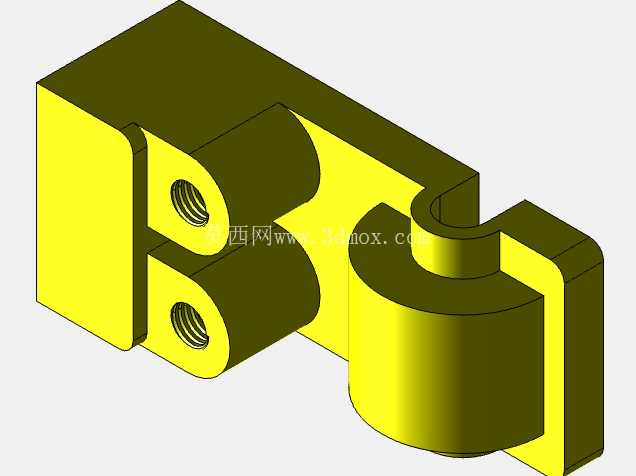

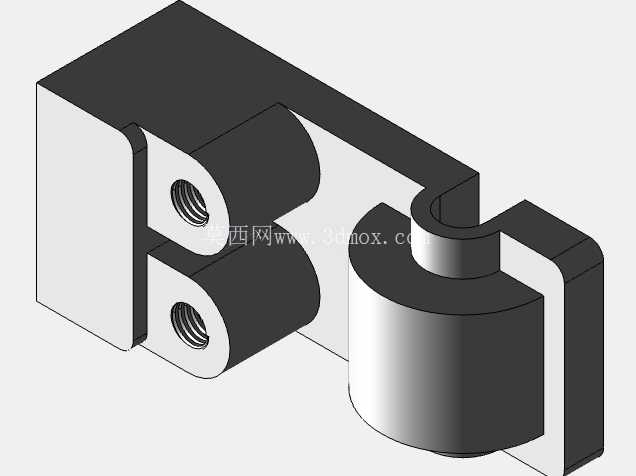

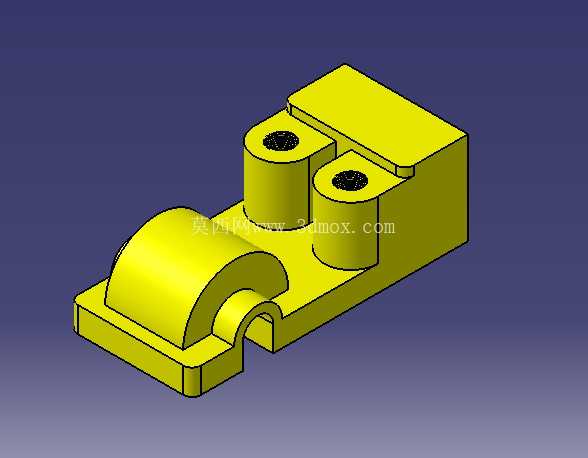

　　这款结构件的设计初衷是面向小型压铸件的成型工艺验证，日常在低压铸造生产场景中，这类带双定位柱与弧形卡扣的基座类零件，常作为小型机电设备内部的线路固定座、传感元件安装支架使用，需要兼顾安装定位精度与卡扣的反复拆装韧性。从结构布局来看，主体采用矩形基座作为承载基础，两个同轴度要求0.02mm以内的圆柱凸台分布在基座后半段，凸台中心预留的沉孔用于后续装配时穿入固定螺栓，沉孔深度设计为凸台高度的三分之二，既保证螺栓连接的啮合长度，又避免凸台壁厚不均导致铸造时出现缩孔缺陷。

　　前半段的弧形卡扣结构是整个零件的功能核心，卡扣的圆弧半径匹配常用的6mm直径线束或圆杆类零件，卡扣开口处做了15度的导入倒角，方便装配时零件顺利卡入，卡扣与基座连接的根部做了R2的圆角过渡，避免应力集中导致零件受外力时从根部断裂。设计过程中首先确定安装边界：基座底面为全平面，作为安装基准面，平面度要求控制在0.05mm以内，保证安装后与配合面完全贴合无翘曲；整体长度方向尺寸控制在48mm，宽度32mm，最高处凸台高度22mm，属于小型精密铸件范畴，适合用160吨以下的小型压铸机批量生产。

　　分型面选择在基座底面与凸台、卡扣的最大轮廓分界处，这样开模时动定模分离不会对成型后的零件造成结构拉伤，两个凸台的沉孔采用定模镶针成型，卡扣的内圆弧部分用侧抽芯结构完成脱模，避免强行顶出导致卡扣变形。壁厚设计上整体保持2.5mm的均匀壁厚，凸台与基座连接的位置局部加厚到3mm，同时在加厚位置背面预留0.8mm的工艺凹槽，平衡壁厚差防止铸造冷却时出现表面凹陷。卡扣的弹性变形量设计为0.8mm，既保证卡入后有足够的抱紧力，又不会因为变形量过大导致卡扣断裂，经过工艺验证，采用ADC12铝合金材料压铸成型后，卡扣的反复拆装次数可以达到500次以上无裂纹，完全满足小型机电设备内部件的使用寿命要求。

　　在建模过程中需要重点关注各特征之间的过渡圆角处理，所有非配合面的棱边都做了R0.5的圆角，既减少铸造时的应力集中，也避免后续表面处理时出现锐边割手的问题；两个凸台的中心距公差控制在±0.03mm，保证后续装配时螺栓可以顺利穿入对应的安装孔，不会出现孔位错位的问题。基座前端的延伸凸边是为了增加卡扣根部的连接强度，凸边厚度与基座保持一致，凸边下方的缺口是为了避让安装位置的凸起结构，避免装配时出现干涉。这类零件虽然结构不算复杂，但涵盖了铸造件设计中常见的凸台、卡扣、壁厚控制、脱模斜度等核心知识点，作为建模练习素材可以帮助设计者快速掌握小型压铸件的设计逻辑，理解工艺约束对结构设计的影响，避免出现只看外观不考虑生产可行性的设计问题。实际生产中这类零件的浇口一般开设在基座侧面的长度方向边缘，金属液填充时可以顺着长度方向同时填充两个凸台与卡扣结构，减少卷气、冷隔等铸造缺陷的产生，溢流槽开设在两个凸台的顶端与卡扣的末端，用于排出填充过程中裹入的气体与冷金属，提升零件的内部致密性。
