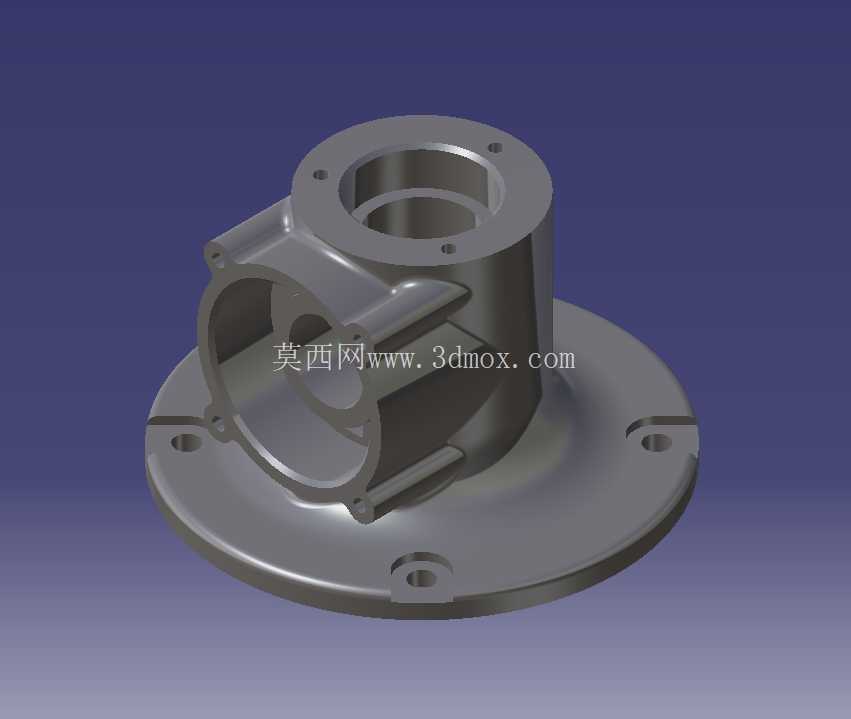

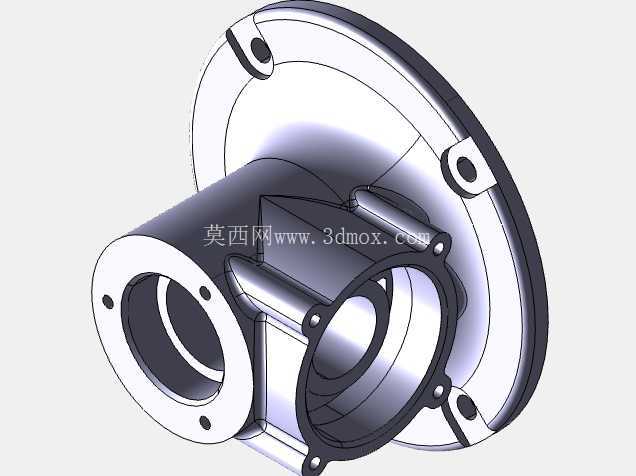

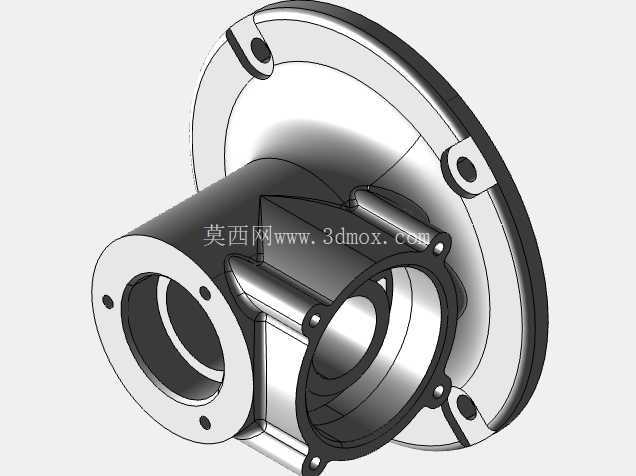

法兰基座式侧向通腔连接壳体结构

这类带圆形安装法兰的侧向通腔壳体，常见于流体管路转接、小型传动机构的支撑防护场景，在气动回路的节点布置、低压流体输送的管路转向位置，或是小型齿轮组、传动轴的端部支撑位都能见到同结构的零件。底部的圆形法兰盘是核心安装基准，盘面上均匀分布的沉头安装孔，可适配M6-M8规格的内六角螺栓，安装时能将整个构件稳定锁固在设备安装面或墙板上，法兰盘与安装面接触的端面做了平面度管控，装配后可避免出现偏斜导致的腔体同轴度超差，也能减少结合面的渗漏风险。

主体向上延伸的筒状结构是主腔体，内部为阶梯通孔设计，不同直径的孔段分别承担轴承定位、轴件穿过、密封件安装的功能，靠近筒腔顶部的端面同样预留了数个小规格安装孔，用于端盖或者外接功能组件的固定，孔位的位置度公差控制在0.1mm以内，保证端盖装配后与筒腔的同轴度符合运转要求。侧向伸出的通腔与主腔体垂直贯通，这个侧向接口可用于外接管路、安装检测元件或是作为传动分支的输出通道，腔体交汇处做了圆角过渡处理，既避免压铸成型时出现应力集中导致的开裂问题，也能减少流体介质在腔体内的流动阻力，或是避免传动件运动时与腔壁发生干涉。

设计过程中优先考虑了压铸工艺的成型可行性，所有外壁的拔模斜度控制在1.5°-2°之间，内壁的拔模斜度适当放大到2.5°，方便压铸后脱模，不会拉伤零件表面。各个腔体的壁厚保持均匀，基本维持在4mm左右，相邻壁厚的差值不超过1.5mm，避免压铸冷却时因收缩不均产生缩孔、变形等缺陷。侧向腔体与主腔体连接的位置增设了局部加强筋，筋条厚度控制在3mm，既提升了两个腔体连接位置的结构强度，承受侧向载荷时不会出现连接处断裂的问题，也不会因为筋条过厚导致成型时产生表面缩痕。

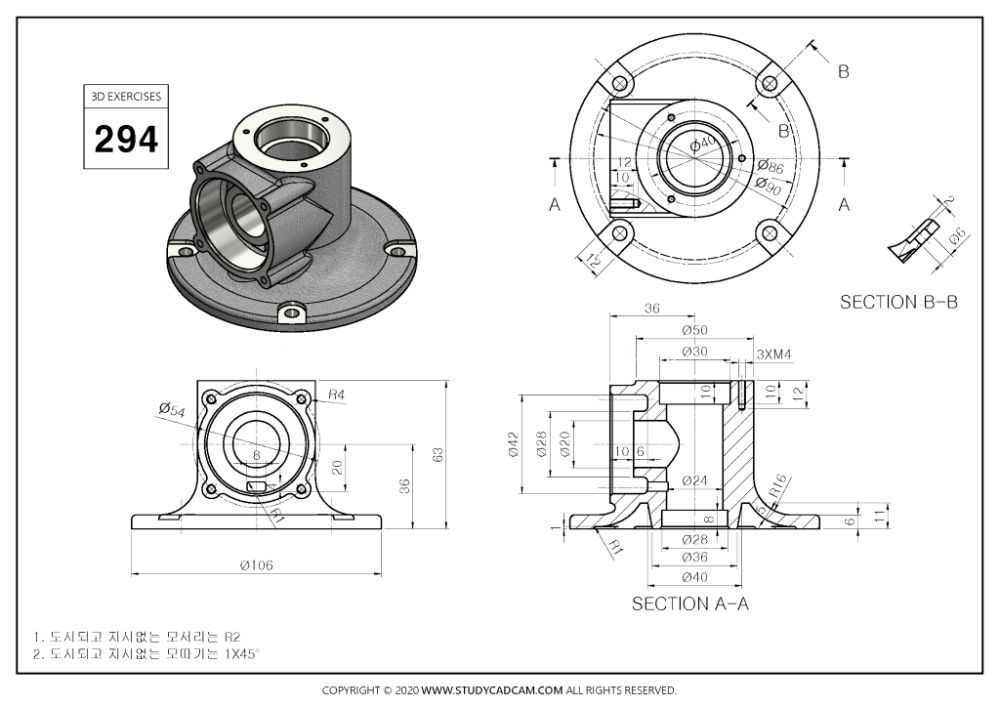

从安装边界来看，底部法兰盘的外径决定了安装时需要预留的最小平面空间，安装孔的分布圆直径是现场配做安装孔的核心参考尺寸，装配时需要保证法兰安装面的平面粗糙度不低于Ra3.2，否则会影响装配后的密封性能和支撑稳定性。主腔体的轴向高度决定了内部可容纳的轴件长度或是密封组件的堆叠尺寸，侧向腔体的伸出长度则要考虑外接组件安装时的操作空间，避免和周边其他零部件发生位置干涉。零件的所有外露棱边都做了R0.5的倒角处理，既去除了压铸后的飞边毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳性能。

在实际工况中，这类壳体如果用于流体转接场景，腔体内壁会做相应的表面处理，降低介质流动的阻力，同时提升耐腐蚀性；如果用于传动支撑场景，主腔体的轴承安装位会做精加工处理，保证轴承装配后的同轴度，减少轴件运转时的径向跳动。侧向接口的端面同样设置了安装孔位，可根据实际需求安装快插接头、法兰盘或是密封端盖，适配不同的使用场景，具备较强的通用性。整个零件的结构没有冗余设计，每一处结构都对应明确的功能需求，既满足了压铸批量生产的工艺要求，也兼顾了实际装配、使用过程中的可靠性，是中小型机电设备、流体控制设备中非常典型的集成式连接支撑构件。
