双筒异形法兰连接基座结构设计

　　这类带双筒结构的异形法兰连接基座，常应用在液压管路排布、小型气动系统集成、低压流体输送管线的终端固定场景中，核心作用是实现不同通径管路的转接与刚性固定，同时依托法兰盘的安装面完成与设备本体的定位锁紧，避免管路运行过程中因振动、介质冲击出现接口松脱、位置偏移的问题。从实际使用场景来看，这类构件多布置在设备舱内的管路交汇节点，既要承担上部直立管路的支撑载荷，也要兼顾侧方小径管路的对接定位，因此结构设计上没有采用常规对称法兰的布局，而是根据安装空间的边界限制，将两个不同通径的筒状接口布置在法兰盘的偏心位置，大直径筒身对应主通路的介质流通，小直径筒身对应旁通路的引流或者检测接口的安装。

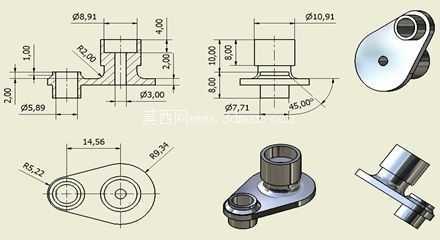

　　设计过程中首先要确认安装边界的限制：法兰盘的轮廓采用水滴形异形轮廓，而非标准圆形法兰，就是为了避让周边的其他构件，在保证两个筒身连接强度的前提下，尽可能压缩法兰盘的占用空间，安装孔位的布置也顺着异形轮廓的走向排布，确保螺栓锁紧时法兰盘受力均匀，不会出现局部应力集中导致的安装面变形。筒身与法兰盘的衔接位置做了圆弧过渡处理，这部分是压铸成型时需要重点关注的结构，既可以避免压铸过程中金属液填充时出现尖角冷隔，也能降低构件承受交变载荷时的应力集中系数，提升长期使用的结构可靠性。

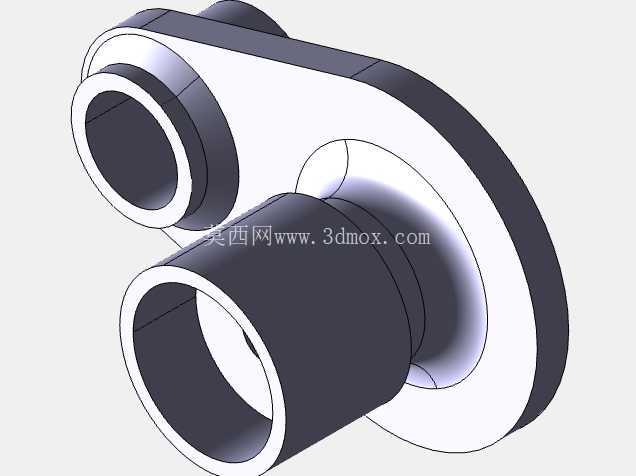

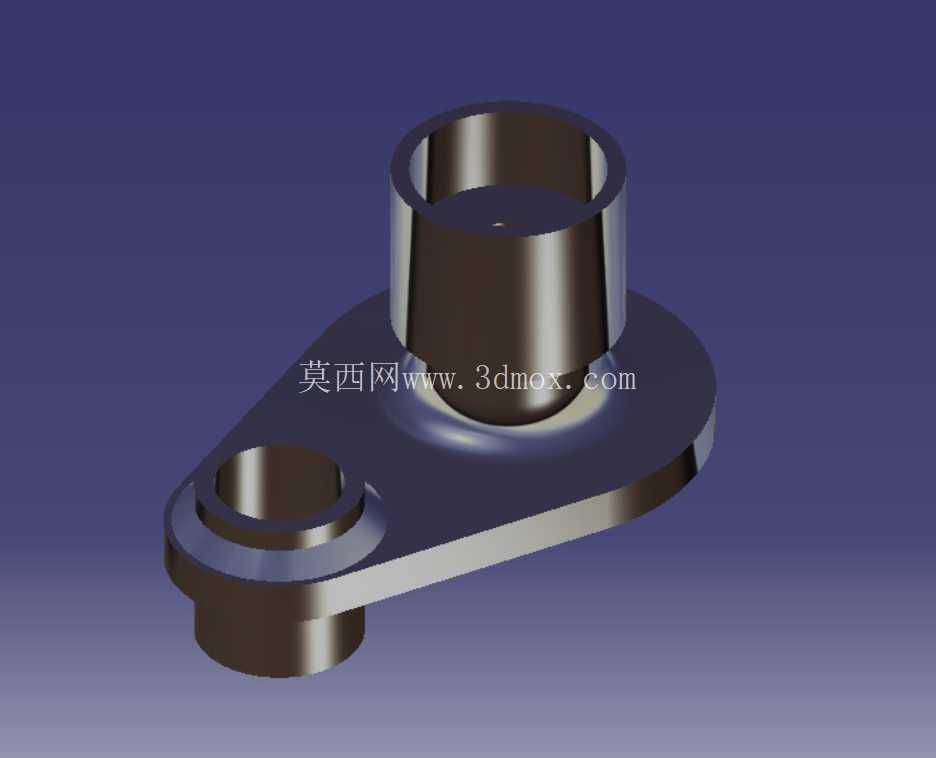

　　大直径筒身的内壁设计为直筒通腔，内壁粗糙度要满足管路插接或者密封圈安装的要求，筒身上端的端面需要加工平整，保证对接管路时密封面的贴合度；小直径筒身的高度低于大直径筒身，对应旁通管路的安装高度差，避免不同管路对接时出现空间干涉，小筒身根部的凸台结构一方面是为了增强筒身与法兰盘的连接强度，另一方面也可以作为旁通管路安装时的轴向定位面，控制管路的插入深度。从安装适配性来看，法兰盘的底面为平整安装基准面，安装时需要与设备本体的安装面完全贴合，通过布置在法兰盘轮廓上的螺栓完成锁紧，螺栓的间距经过校核，既不会因为间距过大导致法兰盘受压变形，也不会因为螺栓过密增加安装操作的工作量。

　　这类构件采用压铸工艺成型时，要注意两个筒身的拔模斜度设计，斜度方向与脱模方向保持一致，避免成型后出现脱模卡滞，同时筒壁的厚度保持均匀，避免壁厚差异过大导致压铸后出现缩孔、变形等缺陷，影响后续的机加工精度与密封性能。在实际选型应用时，需要根据管路的通径、工作压力、安装空间的尺寸边界来确认构件的适配性，大筒身的通径要匹配主路的流量要求，小筒身的通径要满足旁通路的介质流量或者检测元件的安装尺寸，法兰盘的轮廓尺寸不能超出安装区域的空间限制，安装孔的位置要与设备本体的预装孔位完全对应，避免出现安装错位。另外，这类连接基座在管路系统中不仅起到固定转接的作用，其异形的法兰结构也可以作为管路安装时的防错结构，避免安装过程中出现管路方向装反的问题，因为不对称的轮廓只有在正确的安装角度下才能与周边构件完全避让，降低现场装配的出错概率。结构设计时还要考虑介质的重量与管路振动带来的载荷，筒身与法兰衔接的圆角半径不能过小，否则长期受振动影响容易在衔接位置产生疲劳裂纹，法兰盘的厚度也要根据承压等级做对应调整，保证螺栓锁紧后法兰盘不会出现翘曲，影响密封效果。
