双列嵌入式墙面开关结构三维设计

本次设计的双列嵌入式墙面开关，主要面向民用住宅、商用办公空间的室内墙面电气控制场景，作为照明回路、小功率用电设备回路的末端控制部件使用，日常使用中需要承受数万次的按键按压循环，同时适配标准86型暗装接线盒的安装边界，兼顾墙面安装后的平整度与操作手感。从实际使用场景出发，这类开关通常嵌入墙体内部安装，外露面板与墙面齐平，因此设计过程中首先要匹配通用暗盒的安装尺寸，面板外轮廓尺寸控制在86mm×86mm的常规规格范围内，背部嵌入墙体的结构深度不超过45mm，避免与暗盒内的接线端子、预留线缆产生干涉，安装时通过两侧的固定螺丝孔位与暗盒的预装螺柱对齐，拧紧后可保证面板与墙面贴合无翘边。

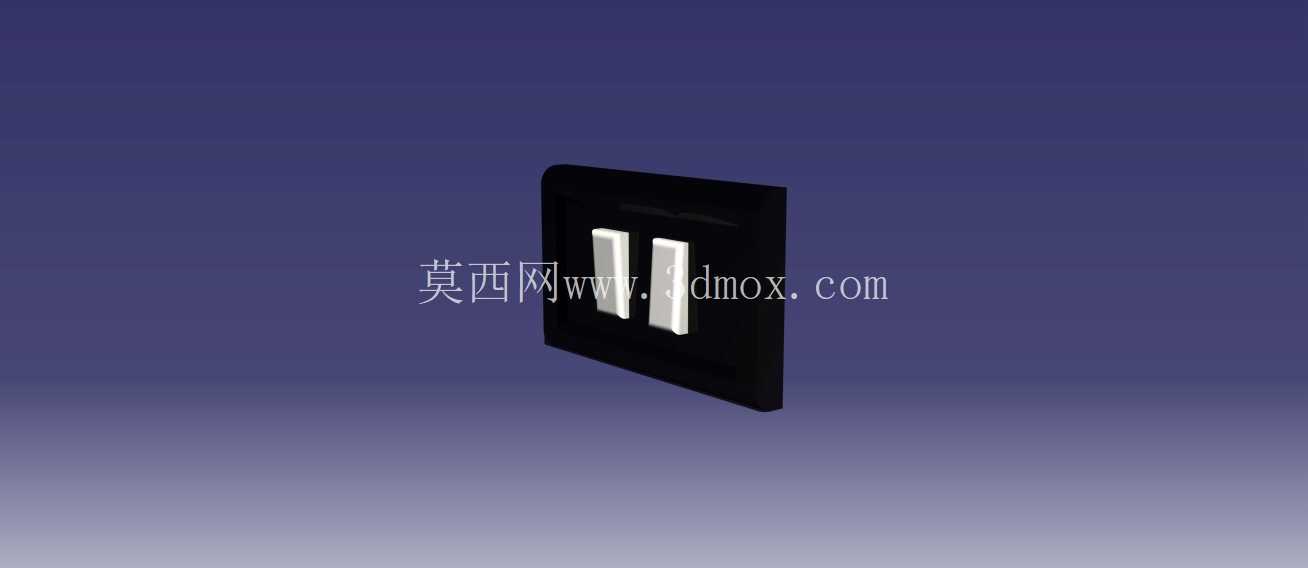

结构设计上，按键部分采用双列平行布局，两个独立按键分别对应不同的控制回路，按键与面板底座之间设置了定位导向筋，每次按压时按键沿垂直面板方向做直线往复运动，不会出现左右偏摆卡滞的问题，按键的按压行程控制在3mm左右，按压力度设置在1.5N-2.5N区间，符合日常操作的手感习惯，不会出现按动过沉需要大力按压、或是过轻轻触就误触发的问题。底座部分采用框式加强筋结构，背部预留了标准的接线端子安装位，可适配1.5平方-4平方的铜芯导线接入，接线端子的压紧螺丝采用十字槽设计，方便普通螺丝刀操作，同时端子周边设置了防触电挡边，避免接线时误触带电部位。

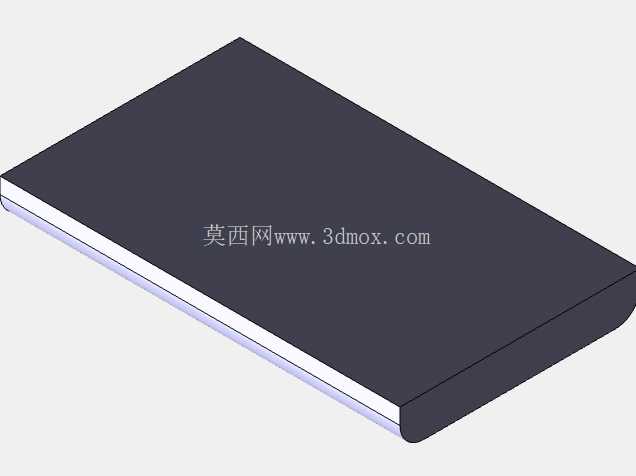

从模具成型的角度考虑，整个开关的面板、按键、底座部件均采用注塑成型工艺，建模过程中对所有的转角位置都做了R0.5-R1mm的圆角过渡，避免注塑过程中出现应力集中导致的部件开裂，同时拔模角度统一设置为1.5度，保证开模时部件可以顺利从型腔中脱出，不会出现拉伤、粘模的问题。面板的外露面做了细微的磨砂纹理处理，既可以避免日常使用留下指纹划痕，也能提升视觉质感，与不同风格的墙面装饰都能适配。按键与面板的配合间隙控制在0.2mm，既保证按键活动顺畅，又不会出现缝隙过大进灰、影响美观的问题。

在安装边界的适配设计上，背部的安装耳采用可微调的结构设计，当暗盒在墙体中存在少量安装偏移时，安装耳上的长圆孔可以提供±3mm的位置调整量，保证面板最终安装后处于水平端正的状态，不会因为暗盒预埋偏差导致面板歪斜。面板与底座之间采用卡扣加螺丝的双重固定方式，日常维护拆卸时可以通过撬动侧边的卡扣分离面板，进行接线调整或是部件更换，卡扣的扣合量设置为0.8mm，既保证扣合牢固不会自行脱落，又不会因为扣合过紧导致拆卸时损坏卡扣。

功能特性层面，两个按键为独立控制结构，互相之间不会产生联动干涉，每个按键对应的内部触点组件都设置了独立的复位弹簧，弹簧的弹力经过匹配计算，保证按键按压到位后可以快速复位，不会出现卡滞无法回弹的问题。底座的进线孔设置了易敲落的薄壁结构，施工时可以根据现场布线的方向，敲落对应位置的进线孔穿入线缆，不需要额外切割，提升现场施工的效率。整个开关的外露部件边缘都做了倒钝处理，没有尖锐的棱角，安装和使用过程中不会划伤操作人员或是用户。

建模过程中对各个部件的装配关系做了完整的干涉检查，模拟了按键全行程按压过程中的运动状态，确认所有活动部件在运动范围内都不会与周边结构产生摩擦干涉，同时对壁厚做了均匀化处理，所有塑料部件的壁厚控制在2mm左右，避免注塑过程中出现缩痕、翘曲等成型缺陷，加强筋的厚度设置为1.2mm，既保证结构强度，又不会因为筋位过厚导致表面出现缩印。针对日常使用中可能出现的溅水场景，面板与按键的配合位置设置了挡水边结构，可以阻挡少量的溅水从缝隙进入开关内部，提升使用的安全性。
