复古摩托整车曲面扫描重构三维数模

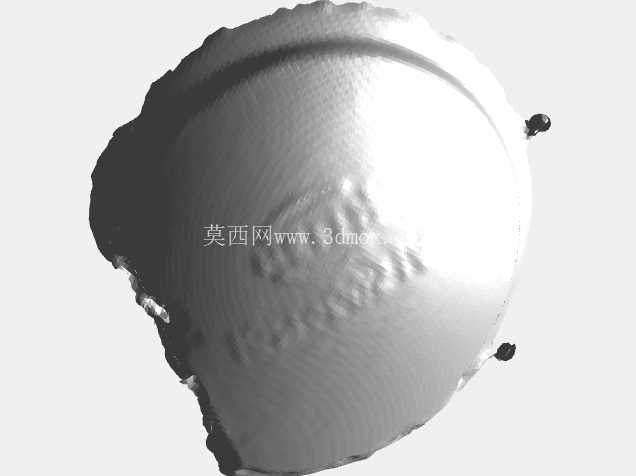

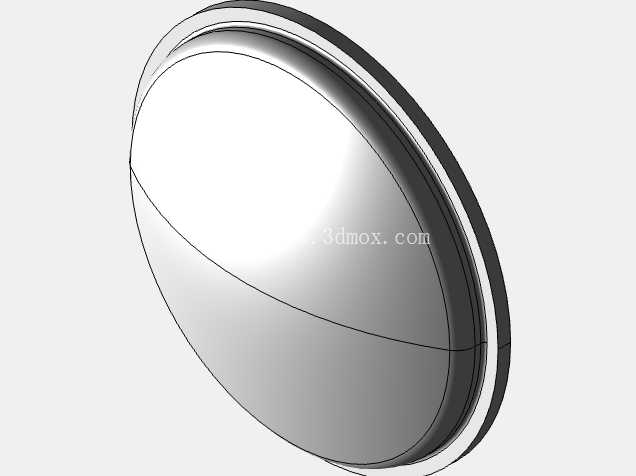

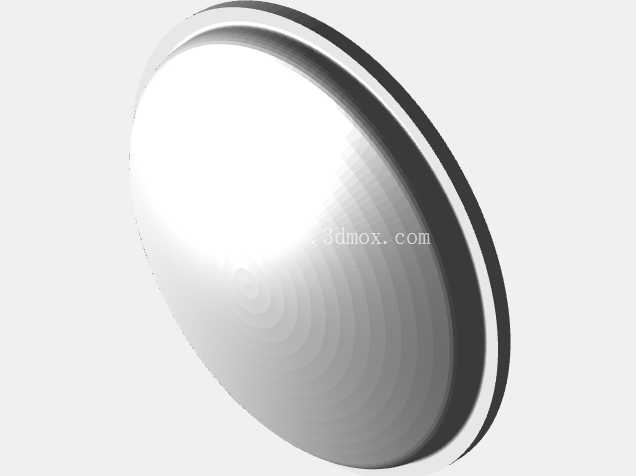

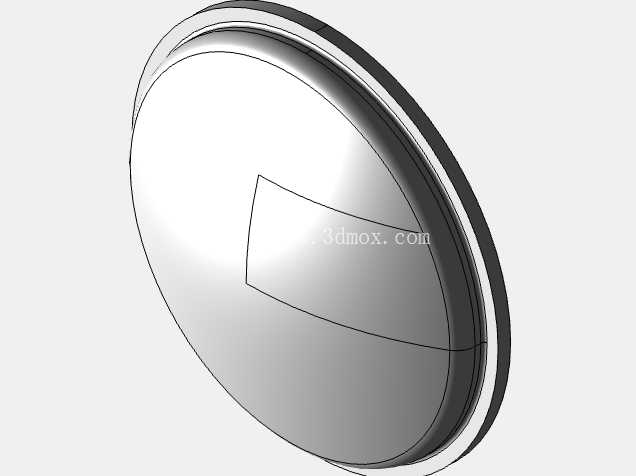

这套复古摩托的三维数模，是基于实车扫描点云完成CAD重构的成果，核心服务于复古机车改装、定制配件开发以及铸造类覆盖件的生产前置验证环节。在复古摩托改装行业里，很多存量老车的原厂配件早已停产，单纯靠手工测绘不仅效率低，曲面的流畅度和装配贴合度很难达到量产要求，通过扫描重构的数模可以直接对接铸造工艺，不管是铝合金油箱、发动机边盖还是轮毂装饰件的铸造成型，都能直接提取分型面、拔模斜度等工艺参数，省去反复修模试装的环节。

从设计思路上看，重构过程没有刻意做参数化的规整处理，而是最大程度保留了老车使用过程中形成的自然曲面弧度，包括油箱表面长期使用形成的细微形变、覆盖件边缘的磨损过渡，这些细节如果用正向建模很难还原到位，而扫描点云拟合的曲面可以精准复现实车的质感，对于定制改装市场来说，这种保留原始使用痕迹的数模，做出来的配件装车后不会有生硬的违和感。数模的曲面连续性达到G2级别，完全满足铸造后表面抛光、镀铬或者喷涂的工艺要求，不会出现曲面棱线错位导致的漆面反光不均问题。

安装边界的处理上，重构时特意保留了所有原厂安装孔位的相对位置精度，孔位同轴度误差控制在0.1mm以内，不管是油箱和车架的固定点、覆盖件和支架的连接位，还是车把、座椅的安装接触面，都和实车扫描数据做了多轮对齐校验，不需要后续二次调整孔位就能直接装车适配。外形尺寸完全匹配实车的外廓参数，整车长度、轴距、坐高对应的结构位置都在数模里做了基准标注，做配件开发的时候可以直接在数模上做干涉检查，比如改装加大油箱的时候，可以提前验证油箱和转向把、座椅前端的间隙，避免打方向时出现磕碰。

实际应用场景里，这套数模除了服务铸造配件生产，还可以用于复古机车的文创周边开发，比如1:12比例的合金模型制作，直接从整车数模上拆分零件做缩比处理，曲面精度可以保证模型和实车的外观一致性；另外在机车修复工作室，遇到车架变形的老车，也可以用这套数模作为基准，对比变形部位的点云数据，确定校正的位移量，比传统靠经验敲打的修复方式精度高很多。

功能特性上，重构后的数模把扫描时产生的冗余噪点、实车表面的污渍凸起都做了清理，保留的都是零件本身的结构特征，曲面没有破面、重叠面的问题，导入各类三维软件都可以直接编辑，不管是做结构强度仿真，还是拆分零件做铸造模具设计，都不需要额外做几何修复。针对铸造工艺的需求，数模里所有需要加工的安装面都预留了0.3mm的加工余量，铸造成型后只需要精加工安装面就能达到装配要求，不会因为余量过大增加加工成本，也不会因为余量不足导致零件报废。

在做曲面重构的时候，特意把整车的对称中心面做了基准对齐，避免扫描时因为车辆停放倾斜导致的左右曲面不对称问题，比如油箱左右两侧的弧度、前后挡泥板的对称度，都和实车的设计基准做了校验，做出来的对称件不会出现一边宽一边窄的问题。对于铸造过程中容易出现缩孔的厚壁部位，数模里也可以直接提取壁厚数据，提前在模具设计时做壁厚优化或者添加冷铁结构，减少铸造缺陷的产生。
