摩托车蒸汽动力驱动机构结构设计

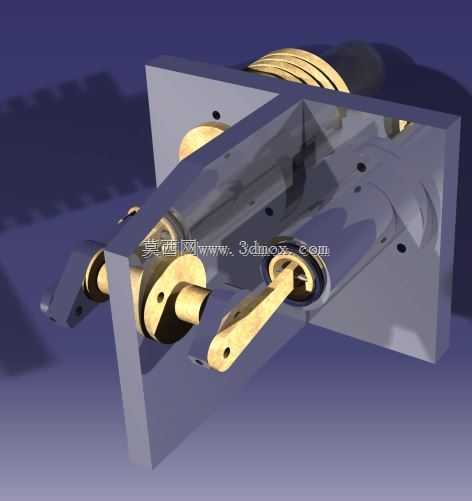

　　这套蒸汽动力驱动结构，最初的设计出发点是适配小型两轮载具的动力替换需求，在复古载具改装、小型动力教具研发场景中，能直接匹配现有摩托车车架的安装点位，不需要对原车承载结构做大规模切割改造。从实际功能落地的角度看，整套机构核心是完成蒸汽热能到旋转机械能的转换，通过曲柄连杆组件把活塞的直线往复运动转化为输出轴的定轴转动，直接对接载具的传动链轮，不需要额外加装复杂的换向减速结构就能满足低速大扭矩的输出需求。

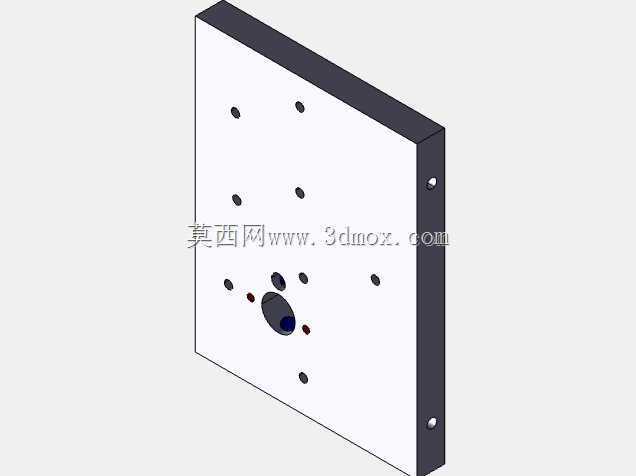

　　设计阶段最先敲定的是安装边界尺寸，整体安装基座采用带固定孔的板式结构，四个安装孔的孔位间距完全适配常规小排量摩托车车架的发动机悬挂点位，基座厚度控制在8mm，既保证蒸汽腔体工作时的结构刚性，又不会过多占用车架两侧的空间，避免和转向柱、后平叉的运动行程产生干涉。活塞组件的行程设定参考了同排量内燃机的活塞行程参数，缸体部分采用透明可视化的结构设计，在教具应用场景下可以直接观察到配气、活塞运动的全流程，不需要额外拆解结构就能演示蒸汽动力的工作原理。

　　曲柄连杆部分的铰接点位都做了衬套安装位的预留，实际装配时可以根据使用场景选择铜基衬套或者滚针轴承，长期往复运动下的磨损量能控制在常规维护周期可接受的范围内，连杆两端的铰接孔同轴度公差控制在0.02mm以内，避免高速往复运动时出现卡滞、偏磨的问题。蒸汽导入通道直接集成在基座侧方，接口尺寸适配常规的蒸汽管路快接接头，不需要额外做转接件就能对接小型蒸汽发生装置，排气通道的位置设置在腔体侧下方，做功后的废汽可以直接导出，不会在腔体内形成憋压影响活塞往复效率。

　　从结构布局来看，整套动力机构的重心位置和原摩托车发动机的重心位置基本重合，安装后不会改变原车的前后配重比，不需要重新调整悬挂的预载参数就能保证行驶稳定性。输出轴的伸出长度和轴径尺寸和常规125cc排量摩托车的发动机输出轴完全一致，原车的链轮、离合组件可以直接通用，大幅降低改装时的配件采购成本。考虑到蒸汽工作时的温度特性，所有和高温蒸汽接触的部件都预留了热膨胀间隙，金属部件的膨胀量不会导致运动件卡滞，密封槽的尺寸设计适配常规的耐高温氟橡胶密封圈，在150摄氏度的工作温度下能保证腔体的密封性能，不会出现蒸汽泄漏导致的动力损失。

　　在实际测试场景中，这套机构在0.4MPa的蒸汽压力下就能输出足够驱动单人两轮载具行驶的扭矩，低速状态下的扭矩输出特性比同排量内燃机更平顺，没有内燃机的爆震冲程带来的振动，运行时的噪音水平也更低。除了载具改装的应用场景，这套结构也可以直接作为小型固定式动力装置使用，对接小型发电机、水泵等负载，只需要更换输出端的连接法兰就能适配不同的负载接口，不需要对主体结构做修改。结构上没有采用复杂的异形曲面设计，所有部件都可以通过常规的铣削、车削工艺加工完成，不需要开模或者特殊的五轴加工设备，小批量制作的成本可控，对于复古动力爱好者、机械教学教具开发来说，都有很高的实用价值。
