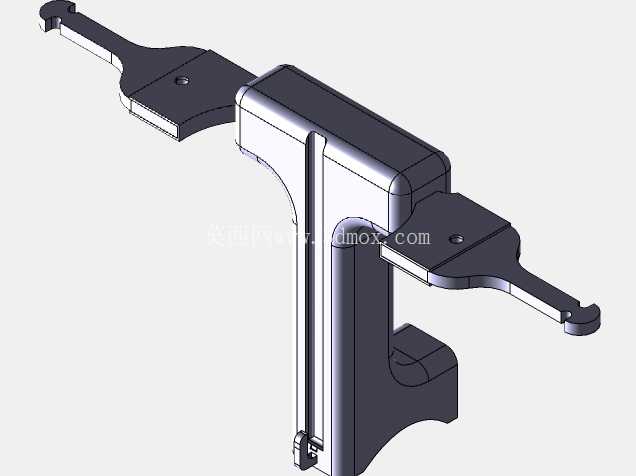

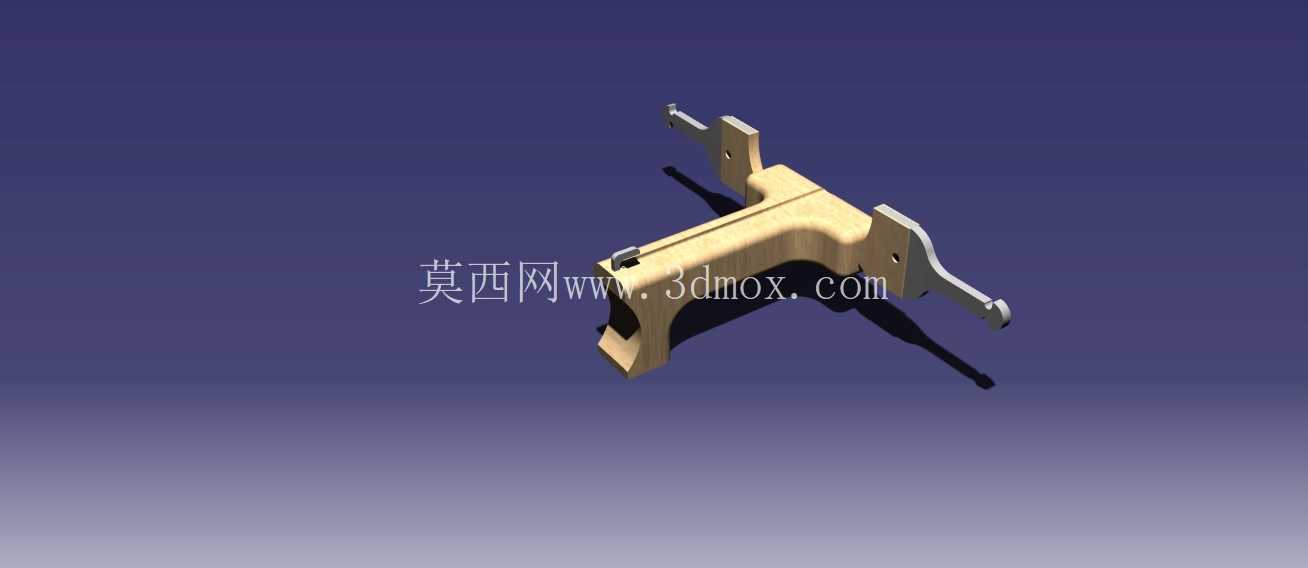

巴莱斯特拉式减压阀核心构件三维结构

　　在工业流体输送管网、工艺制程管路系统中，减压阀是稳定下游管路压力、保障设备运行安全的核心元件，巴莱斯特拉结构的减压构件作为这类减压阀的核心受力与导流部件，其结构合理性直接决定整阀的调压精度、响应速度与长期运行可靠性。这类构件常应用在中低压流体输送场景，涵盖民用供水支路稳压、小型工业气动系统压力调控、化工制程小流量管路压力防护等领域，安装位置通常处于高压侧与低压侧管路的衔接节点，需要同时承受上游来流的压力冲击，完成对阀瓣启闭行程的导向约束，还要配合弹性元件完成压力反馈的力传递，是整阀实现减压功能的骨架类承载零件。从结构设计逻辑来看，该构件采用对称式悬臂承载结构，主体为一体化铣削成型的鞍型基体，两侧伸出的带孔支耳分别用于连接阀杆导向组件与压力反馈膜片的传动端，基体中部的弧形避让槽完全匹配阀体内腔的流道轮廓，安装后不会对流道通径产生额外遮挡，能最大程度降低流体经过构件时的压损，避免出现紊流引发的调压震荡。构件上的安装孔位均做了同轴度公差约束，两侧支耳的连接孔同轴度控制在0.02mm以内，保障阀杆往复运动时无卡滞，不会因为装配偏差导致调压滞后或者密封面偏磨。

　　基体与支耳的过渡位置采用大圆角应力释放结构，避免长期受交变压力载荷时出现应力集中断裂，经过有限元载荷校核，在1.6倍额定工作压力的冲击下，构件最大应力值远低于所选铜合金材料的屈服强度，满足长期疲劳使用要求。从安装边界来看，该构件的整体外轮廓完全适配对应通径减压阀的内腔安装空间，轴向安装尺寸与阀体的定位台阶深度匹配，径向尺寸不超出阀体内腔的最小通径范围，安装时无需对阀体做额外加工，直接通过两侧支耳的固定孔与阀体内部的定位柱完成装配，装配后构件的中心平面与阀杆轴线重合度偏差不超过0.03mm，能保障力传递路径始终与阀杆运动方向一致，减少侧向分力对密封件的磨损。

　　在实际工况运行中，该构件承担的核心作用是将膜片感受到的下游压力变化精准传递到阀瓣启闭端，当下游压力高于设定值时，膜片产生的位移通过支耳传递到阀杆，带动阀瓣减小开度，降低过流面积实现降压；当下游压力低于设定值时，弹性元件推动构件反向位移，带动阀瓣增大开度提升下游压力，整个运动过程中构件的鞍型基体始终保持稳定支撑，不会因为流体冲击产生形变导致传动偏差。设计过程中特意将构件的过流接触面做了流线型修型，所有正对来流方向的棱角都做了倒钝处理，减少流体冲刷带来的气蚀损伤，同时降低流体经过时的噪音，适配对运行噪音有要求的民用供水、楼宇气动控制场景。

　　构件的材质选用易切削铅黄铜，一方面是因为黄铜具备良好的自润滑特性，与阀杆配合运动时无需额外添加润滑脂就能保持顺畅的滑动性能，避免润滑脂污染管路流体；另一方面黄铜的抗腐蚀性能适配常规水、压缩空气、低压惰性气体等介质，长期使用不会出现锈蚀卡滞的问题。在细节结构处理上，构件上所有与密封件接触的端面都做了表面粗糙度控制，Ra值不超过1.6μm，避免划伤密封件导致内漏，固定孔位置做了沉台设计，装配时固定螺钉的头部完全沉入沉台内，不会突出到流道或者运动干涉区域，保障整阀装配后内部无突出障碍物，流道通畅。这类结构的减压构件相比传统的分体式连接结构，减少了装配环节的零件数量，降低了累积装配误差，同时一体化结构的整体刚度更好，在频繁调压的交变载荷下不会出现连接松动的问题，能有效提升整阀的免维护运行周期，降低后期运维的零件更换成本。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照实际加工要求做了参数化约束，模型可直接导入工程图模块生成加工图纸，也可导入仿真软件做流固耦合分析，验证不同压力工况下的构件形变与受力状态，为后续的结构优化、参数调整提供精准的数字模型基础。
