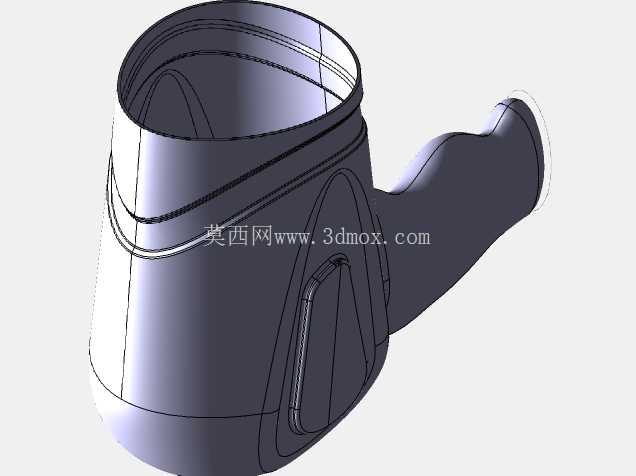

手持吹风机壳体结构三维设计方案

日常家用及商用美发场景中，手持吹风机的握持手感、出风效率直接影响使用体验，本次设计的手持吹风机结构，首先从实际使用的受力逻辑出发，重构了传统直柄吹风机的握持曲面。不同于常规圆柱直柄的设计，本次手柄部分采用贴合手掌自然握持弧度的变截面曲面，虎口接触位置做了1.2mm的内凹过渡，指节贴合区域做了微凸的防滑曲面，长时间单手握持举升时，手腕的受力角度能保持在自然舒展状态，避免长时间使用产生的腕部劳损。

从功能实现的结构逻辑来看，风筒主体与手柄的衔接位置做了15度的倾斜夹角，这个角度是经过多轮手持姿态模拟确定的，使用者自然抬手时，风筒出风口能正对发丝区域，不需要刻意翻腕调整角度。风筒内部的流道做了顺滑的渐扩过渡设计，从进风端到出风端的截面变化率控制在1:1.3，避免风阻突变产生的紊流噪音，同时能让加热后的气流均匀从出风口送出，不会出现局部风温过高的问题。

外形尺寸方面，风筒主体的最大外径控制在78mm，整体长度从进风端到出风端为162mm，手柄部分的最小握持截面直径为32mm，最大截面直径为42mm，整体安装边界适配常规1200W-1800W功率段的风机与加热组件，内部预留的安装空间可以兼容通用规格的直流电机、云母加热架、温控保护元件，不需要额外定制非标电子元件，能有效降低后续量产的物料采购成本。

结构设计上，壳体采用上下分模的结构形式，分模线沿着风筒与手柄的侧面曲率最大处布置，既方便模具加工时的脱模操作，也能让合模线处于握持时不易接触到的侧面位置，避免合模线的毛刺影响握持手感。壳体壁厚统一设置为2.5mm，在电机安装位、加热架固定位做了局部加厚到3.5mm的加强筋结构，筋位厚度控制在1.2mm，避免注塑成型时出现缩痕问题。手柄底部预留了电源线出线的护套安装位，出线位置做了R3的圆角过渡，避免电源线反复弯折时出现线皮破损的问题。

从实际应用的拓展性来看，风筒前端的出风口位置预留了3mm宽的环形安装槽，可以适配不同规格的集风嘴、扩散风嘴配件，不需要额外修改主体壳体结构就能拓展不同的美发功能。进风端的位置预留了过滤网的安装卡槽，卡槽深度为5mm，可以卡装厚度4mm的尼龙过滤网，既能阻挡毛发、灰尘进入风机内部，也方便日常拆卸清理。

曲面建模过程中，所有过渡曲面都做了G2连续处理，表面没有尖锐的棱角，所有外露的边缘都做了R0.8以上的圆角处理，既提升了握持的舒适度，也能避免日常使用时的磕碰划伤。手柄侧面预留了开关按键的安装位，按键的按压行程设置为1.5mm，按键与壳体的配合间隙控制在0.2mm，既保证按压的手感，也不会出现按键卡滞的问题。整体结构的重量分布做了优化，电机与加热组件的重心落在手柄握持区域的中心正上方，举升使用时不会出现头重脚轻的倾覆感，单手握持的平衡感更好。
