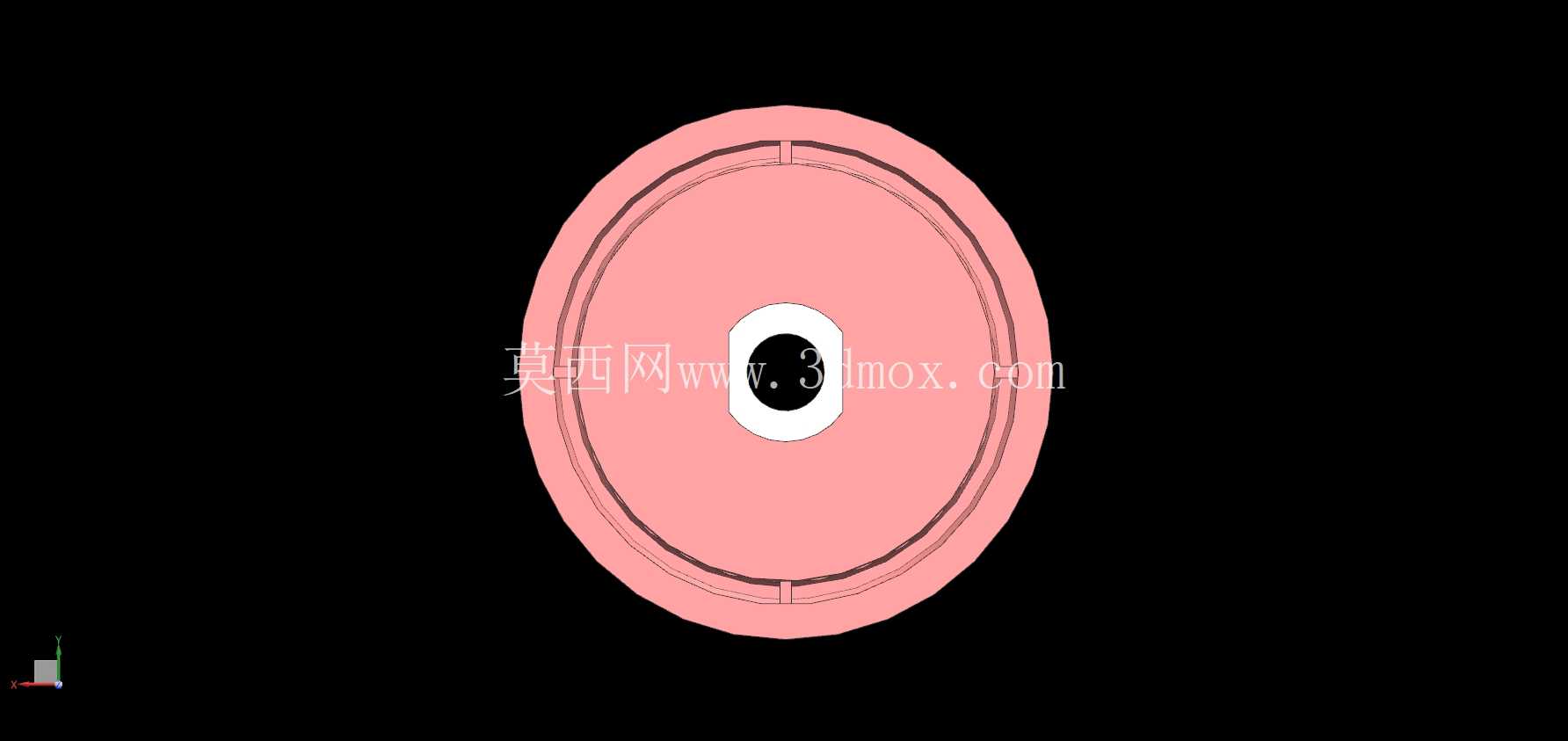

皮带传动用精密工业滑轮轮毂结构

在各类皮带传动的动力传输场景中，滑轮轮毂是承担扭矩传递、皮带导向定位的核心受力部件，其结构合理性直接决定整套传动系统的运行稳定性与服役寿命。日常工程应用里，这类部件广泛覆盖工业管道配套输送机构、筒仓给料单元、料斗输料系统、通风管路动力组，同时也大量适配小型DIY机器人传动链路、紧凑型电机驱动输出端，是小中功率带传动场景里的基础通用零件。

从实际使用的受力逻辑出发，这款滑轮轮毂的设计首先围绕带传动的对中需求做了结构匹配：外圈设置的环形凹槽完全适配对应规格传动皮带的截面轮廓，皮带嵌入槽内后可被槽体侧壁约束径向与轴向窜动，避免高速运转时出现皮带跑偏、脱槽的故障，凹槽的槽壁做了小圆弧过渡处理，不会在皮带弯折过程中切割皮带帘布层，能有效降低皮带的弯折疲劳损耗。轮毂中心区域做了带内部加强筋的实心轮毂结构，筋条沿中心孔径向均匀分布，在不额外增加整体壁厚的前提下大幅提升了轮毂的抗扭刚度，即使传递额定峰值扭矩，也不会出现轮毂辐条变形、中心孔失圆的问题。

安装适配层面，中心区域预留了标准六角形与圆形两种安装座结构，可分别适配不同输出轴端的连接需求：六角形安装位可直接与对应规格的六角输出轴配合，无需额外键连接即可传递大扭矩，适合频繁正反转的传动场景，能避免键连接带来的回程间隙；圆形安装位则预留了键槽加工余量，设计人员可根据实际轴径做二次精加工，适配常规圆轴带键的连接方式，安装底座的过渡区域全部采用圆角平滑过渡，没有直角应力集中点，在交变载荷作用下不会从根部萌生疲劳裂纹。

整体外形采用对称圆形设计，所有外露棱边都做了倒圆角处理，一方面是降低高速旋转时的风阻与动不平衡量，装配前只需做简单的动平衡校正即可达到高转速使用要求，另一方面圆角结构也能避免安装维护过程中尖锐棱边划伤操作人员。轮毂的壁厚分布做了针对性优化：外圈带槽区域壁厚满足皮带张紧力下的刚度要求，不会因皮带长期张紧出现槽型变形；中心安装区域壁厚满足扭矩传递的强度要求，可承受启动瞬间的冲击载荷；辐板区域则在保证刚度的前提下适当减薄，控制整体零件重量，降低旋转时的转动惯量，减少电机启动时的惯性负载。

从加工适配性来看，这款结构同时适配两种主流加工路径：如果采用PETG、尼龙等高强度工程塑料做3D打印，均匀的壁厚设计可避免打印过程中出现翘曲、缩孔缺陷，无需额外添加大量支撑即可完成打印，打印完成后仅需简单去除支撑毛刺即可装配使用；如果采用金属材质CNC加工，对称的结构可一次装夹完成绝大部分型面的加工，减少装夹找正的辅助时间，加工后的形位公差更容易保证。实际选型时，设计人员可根据整套传动系统的中心距、皮带张紧行程确认轮毂的外径尺寸，根据输出轴的规格选择对应的中心安装位形式，无需对整体结构做大幅修改即可快速适配不同的传动需求，大幅缩短非标传动机构的设计周期。在输送系统应用中，这款滑轮轮毂可作为从动轮或主动轮使用，配合张紧机构可长期稳定运行，即使在有少量粉尘的工况下，平滑的外形也不容易积料，日常维护仅需定期检查皮带磨损情况即可，无需对轮毂本身做频繁保养。
