HVAC系统方圆过渡变径连接管道

　　在HVAC通风系统、粉体物料输送管路以及工业除尘管网的布设过程中，经常会遇到方形管路接口与圆形管路需要对接的场景，这类异径异形接口如果处理不当，很容易在接口位置形成涡流风阻，轻则提升管路运行的能耗，重则造成物料沉积堵塞、通风量不达标的问题，这款方圆过渡管件就是针对这类对接需求设计的专用连接结构。从实际安装场景来看，这类过渡件常被用在方形出风口与圆形通风主管的衔接位置，或是方形料仓出料口与圆形输送管道的对接段，也会出现在仓顶通风口、除尘设备进出风口这类存在方圆接口转换的位置。

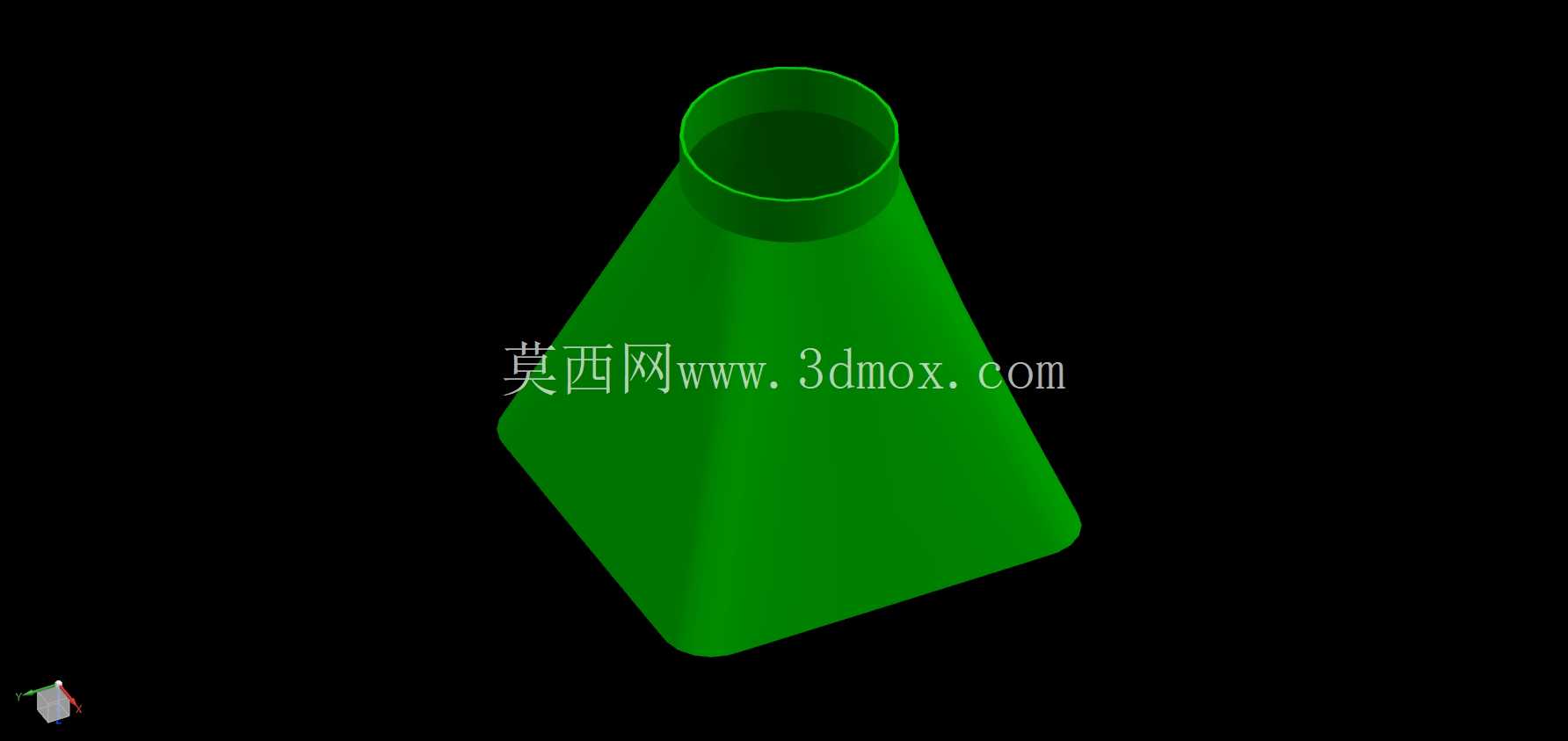

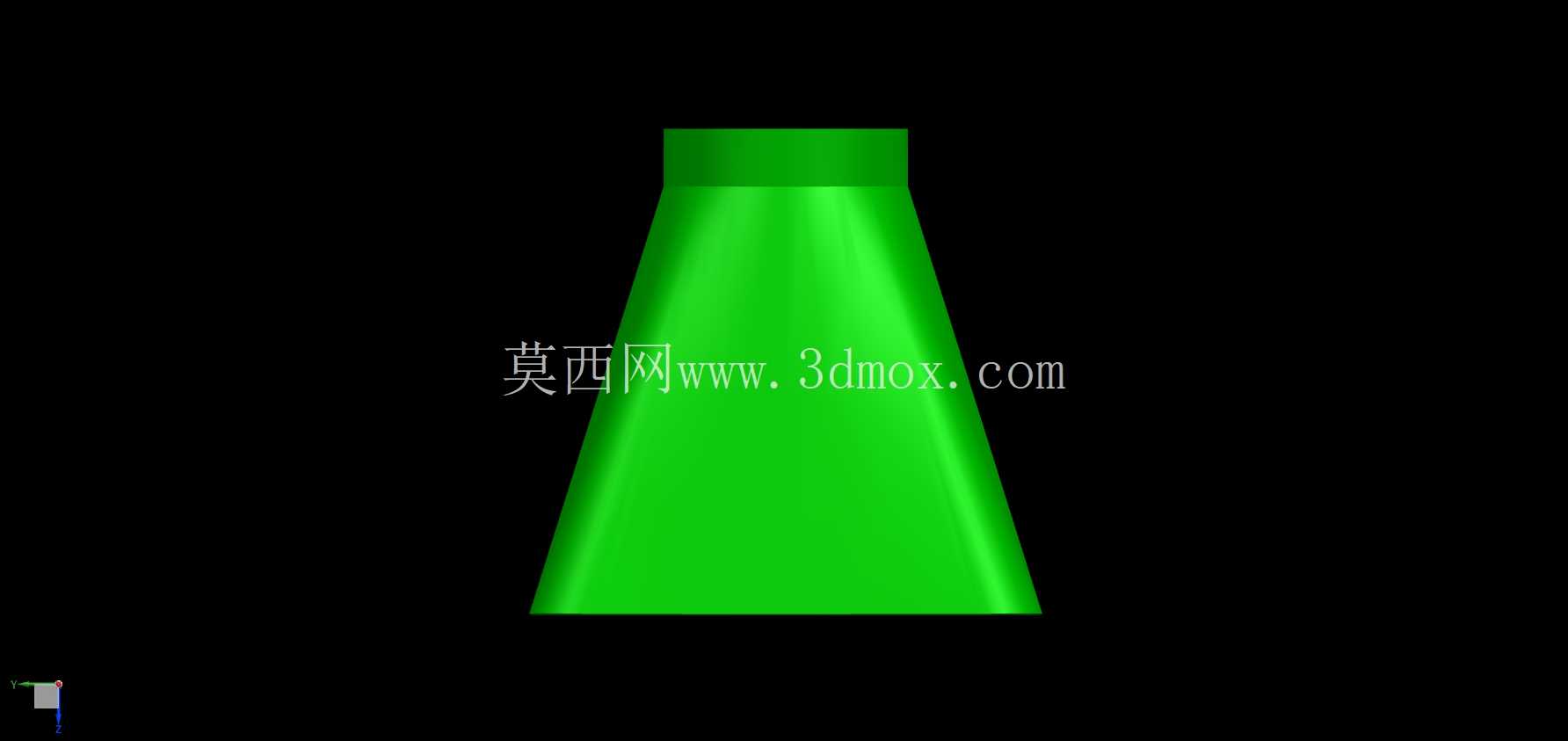

　　设计过程中首先要保证两端接口的形位公差，底部方形连接端的四个边角做了圆角过渡处理，避免直角位置出现应力集中，同时也能减少流体在边角位置的滞留死区，从方形端到圆形端的过渡曲面采用顺滑的渐变放样，整个曲面没有突变的折角，流体经过时可以沿着壁面平稳改变流向，不会因为截面突变产生局部紊流。从安装边界来看，方形端的法兰边可以根据对接设备的接口尺寸匹配对应的螺栓孔位，圆形端可以直接对接标准规格的圆形风管或是输送管道，整个过渡段的锥度控制在合理范围内，既不会因为锥度过大造成长度过长占用过多安装空间，也不会因为锥度过小导致流体转向过急增加阻力。

　　在钣金加工场景下，这类过渡件可以通过展开下料后折弯焊接成型，曲面部分的放样展开精度直接决定了成品的拼接贴合度，建模过程中需要保证每个截面的平滑过渡，避免出现曲面扭曲导致的下料偏差；如果采用3D打印或是铸造工艺加工，模型的壁厚均匀性也需要重点控制，避免壁厚突变造成的加工缺陷。实际使用中，这类过渡件的内壁光滑度会直接影响输送效率，尤其是在粉体物料输送场景下，顺滑的内壁可以减少物料挂壁残留，降低管路清理的维护频率；在通风系统中，平滑的过渡结构可以降低风噪，减少气流脉动对管路稳定性的影响。

　　不同于普通的等径连接管件，方圆过渡件的核心作用是实现两种不同截面形状管路的低阻力转换，设计时需要根据两端的接口尺寸、管路内的介质流速、工作压力等级来调整过渡段的长度和曲面曲率，比如高压输送场景下需要适当增加过渡段长度来降低局部阻力系数，而安装空间受限的场景则需要在保证阻力损失在允许范围内的前提下尽可能压缩整体长度。这款模型的曲面过渡均匀，两端接口的基准面定位准确，不管是用于工程选型参考，还是用于加工出图的基础模型，都能很好地适配不同场景的使用需求，结构上没有多余的冗余设计，所有的曲面变化都服务于流体平稳过渡的核心功能，边角位置的圆角处理也兼顾了加工工艺性和结构强度，避免直角位置在焊接或是成型过程中出现开裂、应力集中的问题。
