带提手吹塑塑料储液罐体结构设计

日常民用与工业辅料存储场景中，这类带一体化提手的中空塑料储液罐是覆盖极广的容器品类，小到民用日化洗护液、车用玻璃水、农机农药稀释剂，大到工业设备润滑油、车间切削液分装，都能见到这类结构的身影。不同于薄壁注塑的硬质盒类容器，这类罐体采用吹塑工艺成型，整体壁厚均匀性控制在±0.2mm区间，既保证盛装液体时的结构强度，又能控制整体重量，降低原料成本。

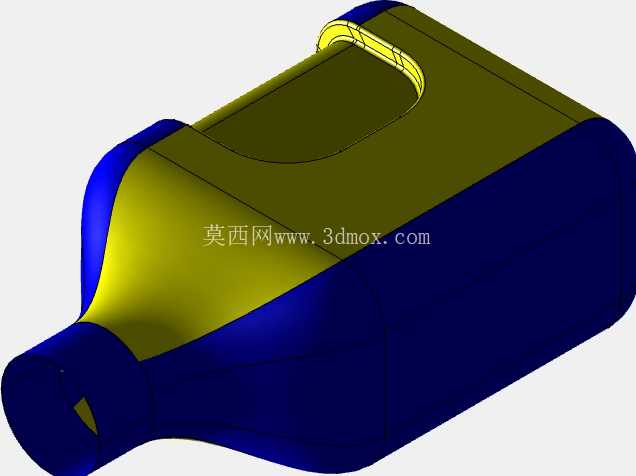

从结构设计逻辑来看，罐体主体采用大圆角过渡的类方截面造型，而非正圆形结构，核心考量是仓储堆叠时的空间利用率——同容积下类方截面的罐体相比圆罐，托盘码放时的空间利用率能提升18%左右，同时大圆角设计能避免吹塑成型时角位壁厚过薄的问题，也能减少使用过程中磕碰导致的应力开裂。罐体顶部的一体化提手是整个结构的设计重点，提手与罐体主体采用圆弧过渡衔接，过渡区域做了局部壁厚加厚处理，加厚区间从提手根部向罐体侧面延伸35mm，避免满液状态下提拎时根部应力集中出现断裂；提手内侧做了贴合指腹的微弧曲面，没有尖锐棱角，长时间提拎时不会出现勒手的问题，同时提手的内圈净空尺寸预留了戴劳保手套操作的空间，适配工业场景下的使用需求。

罐体前端的缩颈出料口采用阶梯式结构，靠近罐体的位置做了一圈限位凸台，用来匹配瓶盖的拧紧限位，凸台前端的外圆面预留了螺纹加工余量，吹塑成型后可通过后续工序加工出外螺纹，适配标准口径的密封瓶盖；出料口的内孔做了微锥度设计，倾倒液体时能减少液体沿罐壁流淌的挂壁现象，提升出料的顺畅度。罐体底部做了内凹式的支撑脚结构，四个支撑点的平面度控制在0.15mm以内，放置在平面上时不会出现晃荡，同时内凹结构能让罐体堆叠时，上层罐体的底部嵌入下层罐体的顶部空位，提升堆叠运输时的稳定性，避免运输过程中出现滑垛。

建模过程中采用线框搭建主体轮廓再做曲面缝合的思路，先根据容积要求确定罐体的主体截面尺寸，再通过多组引导线扫掠出主体曲面，之后单独构建提手区域的曲面，通过曲率连续的过渡面将提手与主体曲面衔接，最后做整体的壁厚抽壳，抽壳时针对提手根部、底部支撑位、出料口衔接位单独设置加厚参数，模拟实际吹塑工艺的壁厚分布规律。整个模型的曲面连续性均达到G2级别，没有出现曲面褶皱、尖角收敛的问题，可直接导入模流分析软件做吹塑成型的壁厚模拟，也能作为铸造模具设计的参考母模，用来推导模具的分型面、排气位以及冷却水路的排布。

从安装与适配边界来看，这类罐体的最大外轮廓尺寸适配常规的物流周转箱尺寸，可直接放入标准周转箱内做线边仓的物料存储，出料口的尺寸适配市面上通用的导流管、密封泵头配件，不需要额外做转接结构就能实现定量取液。罐体侧面预留了平整的标签粘贴位，该区域的曲面做了微平处理，弧度控制在R300以上，粘贴纸质标签或者不干胶标识时不会出现翘边问题，满足产品标识粘贴的工艺要求。在结构强度校核层面，满液状态下罐体侧面的最大变形量控制在2mm以内，提手部位能承受5倍额定满载重量的静拉力，不会出现塑性变形，满足运输、搬运过程中的强度要求，同时罐体的耐跌落性能也通过结构优化得到保障，1.2米高度自由跌落至水泥地面时，不会出现开裂、漏液的问题。
