带法兰定位结构的轴类机械零件

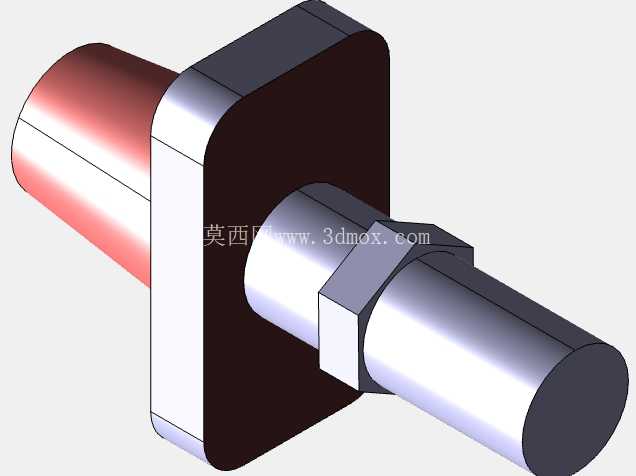

　　这类带方形法兰定位结构的轴类零件，常见于中小型动力传输单元、工装夹具定位模组以及轻工自动化设备的执行端连接位置，主要承担轴系扭矩传递、相邻组件轴向定位、安装基准对齐的核心作用，区别于普通光轴的是，一体式的方形法兰结构不需要额外加装轴套或者定位环，就能直接完成与安装面板的贴合固定，减少装配环节的零件数量，也能避免额外紧固件带来的累计公差。从结构设计逻辑来看，零件左侧的光轴段为配合插入端，表面粗糙度需要满足与衬套或者轴承内圈的过渡配合要求，直径公差一般控制在h7等级，既保证装配时的顺畅推入，又能避免运行过程中出现径向窜动；中间的方形法兰做了边角倒圆处理，一方面是去除机加工后的锐边毛刺，防止装配时划伤操作人员或者相邻密封件，另一方面倒圆结构可以降低法兰边角处的应力集中系数，在承受交变轴向载荷的时候，减少边角开裂的风险。

　　法兰右侧的轴段上设计了六角卡位结构，这个结构是装配时的受力位，使用扳手卡住六角位就能完成零件的拧紧定位，不需要在光滑轴面上加工卡位槽，保证轴段与配合件接触面积的完整性，六角结构的对边尺寸参考标准呆扳手的开口尺寸设计，不需要定制专用工装就能完成现场装拆。最右侧的光轴段为动力输出或者负载连接端，可以通过键连接、过盈配合或者顶丝锁紧的方式与同步轮、摆杆、执行压头等外接零件连接，轴段末端做了倒角处理，方便外接零件的导入装配。

　　从安装边界来看，方形法兰的边长尺寸决定了零件在安装面板上的开孔范围，法兰厚度对应安装面板的沉台深度设计时，需要保证法兰贴合面与安装面板完全接触，不能出现悬空或者倾斜，否则会导致整根轴的同轴度超差，运行时出现偏磨、异响甚至轴段断裂的问题。左侧插入轴段的长度需要匹配安装面板另一侧的轴承或者衬套宽度，保证轴端不会超出衬套端面过多，避免与内部其他运动部件发生干涉；右侧连接轴段的长度则需要根据外接零件的轮毂宽度确定，预留出锁紧件的安装空间，同时要保证外接零件装配完成后，不会与法兰端面发生摩擦。

　　这类零件的材质一般选用45号钢或者40Cr调质处理，表面根据使用场景做发黑或者镀硬铬处理，提升耐磨性能与防锈能力，在有耐腐蚀要求的工况下也可以选用304不锈钢材质，但需要相应调整配合面的公差参数，补偿不锈钢材质热膨胀系数较大带来的尺寸变化。在三维建模过程中，需要重点保证各段轴的同轴度公差，法兰端面与轴中心线的垂直度公差控制在0.02mm以内，六角卡位结构的对称度也要符合装配要求，否则会出现扳手卡滞、装配后轴系偏斜的问题；建模时所有的倒角、倒圆尺寸都要符合机加工工艺要求，避免出现无法加工的锐角或者过小圆角，同时要预留出表面处理的镀层厚度余量，保证处理后的最终尺寸在公差带范围内。实际应用中，这类零件常替换传统的光轴加定位轴环的组合结构，在空间受限的安装场景下优势明显，不需要额外预留轴环的安装空间，也减少了轴环与轴配合带来的松动风险，在小型输送线的从动辊安装、气动执行元件的导杆连接、工装夹具的定位销组件中都有广泛应用，设计时需要根据实际承受的扭矩大小、轴向载荷数值调整各段轴的直径与法兰厚度，避免出现强度不足导致的变形或者断裂。
