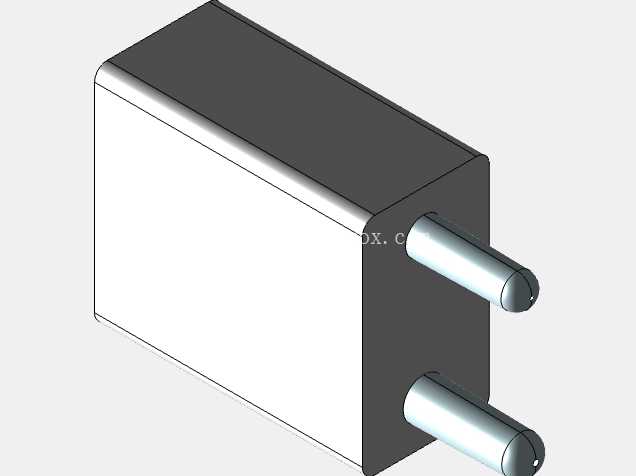

欧规插脚式充电器块结构设计方案

　　日常消费类电源适配场景中，插墙式充电器的壳体与插脚集成结构，是决定产品装配效率、插拔可靠性的核心部件，本次呈现的充电器块结构，针对欧规两插使用场景做了针对性的结构优化，适配小功率便携充电设备的供电需求。从实际使用场景出发，这类充电器块直接与墙面86型插座、桌面排插配合，为手机、小型数码外设、便携小家电提供市电接入的载体，插脚部分需要承受至少5000次以上的插拔循环，同时壳体要兼顾内部PCB板的容纳空间与绝缘防护要求，避免日常使用中的磕碰、积灰带来的安全隐患。

　　设计过程中优先确定了插脚的伸出长度与中心距参数，严格匹配对应区域的插座尺寸标准，插脚根部做了圆弧过渡处理，避免插拔过程中应力集中导致的插脚弯折，同时插脚与壳体的嵌合位置设计了定位凸台，在压铸生产时可以直接将插脚作为嵌件放入模具，减少后续装配工序的定位偏差。壳体部分采用方正圆角的外形设计，整体轮廓没有多余的凸起结构，既可以最大化利用内部空间容纳整流电路、变压器等元器件，也能在运输过程中减少堆叠占用的体积，外壳壁厚控制在均匀1.5mm，既满足结构强度要求，也能控制成型后的冷却变形量，避免壳体翘曲导致的装配缝隙过大问题。

　　安装边界方面，这款充电器块的插脚端面到壳体尾部的总长度控制在合理范围，插入墙面插座后不会突出过多，避免与相邻插座位产生干涉，壳体两侧预留了细微的防滑纹理区域，方便用户插拔时施力，不会因为手滑导致插拔困难。从结构装配逻辑来看，壳体内部设计了三条定位筋条，对应PCB板的三个安装孔位，组装时可以直接将PCB板顺着筋条滑入到位，不需要额外的定位治具，筋条的高度刚好顶住PCB板背面，避免元器件与壳体内壁产生摩擦剐蹭，插脚与内部电路的连接位置预留了焊盘空间，焊脚伸出长度控制在2mm以内，避免焊锡过高顶到壳体上盖。

　　考虑到压铸生产的工艺要求，壳体的所有转角都做了不小于R0.5的圆角处理，避免压铸成型时出现填充不满、应力开裂的问题，壳体的分型面设置在侧面居中位置，飞边处理后不会在外观面留下明显痕迹，同时脱模斜度控制在1.5度，既方便生产时脱模，也不会影响上下壳的装配配合精度。实际使用中，这类充电器块需要通过跌落测试，1米高度自由跌落至水泥地面时，壳体不能出现开裂、插脚不能出现超过1度的形变，因此在插脚与壳体的嵌合位置，特意增加了一圈加强筋包裹插脚根部，将跌落时的冲击力分散到整个壳体平面，避免应力集中在插脚位置导致断裂。壳体的上下盖配合采用卡扣加超声波焊接的方式，卡扣位置均匀分布在壳体四周，装配时可以先通过卡扣预固定，再进行超声波焊接，既提升装配效率，也能保证壳体的密封性能，避免日常使用中水汽、灰尘进入壳体内部影响电路安全。
