带轴直齿圆柱齿轮传动零件结构设计

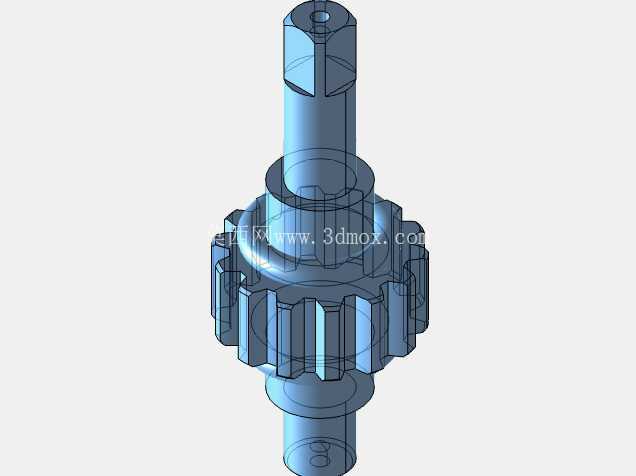

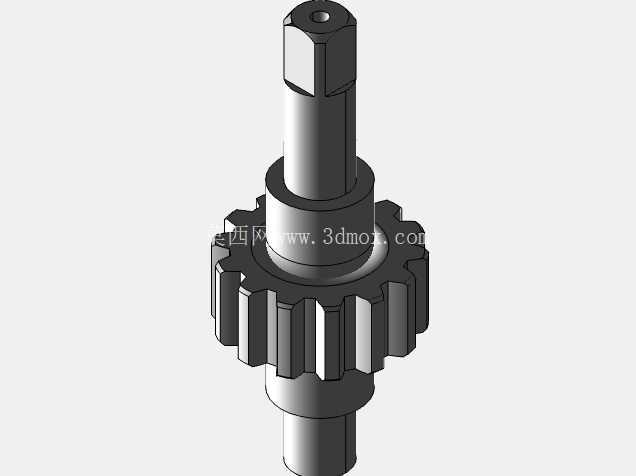

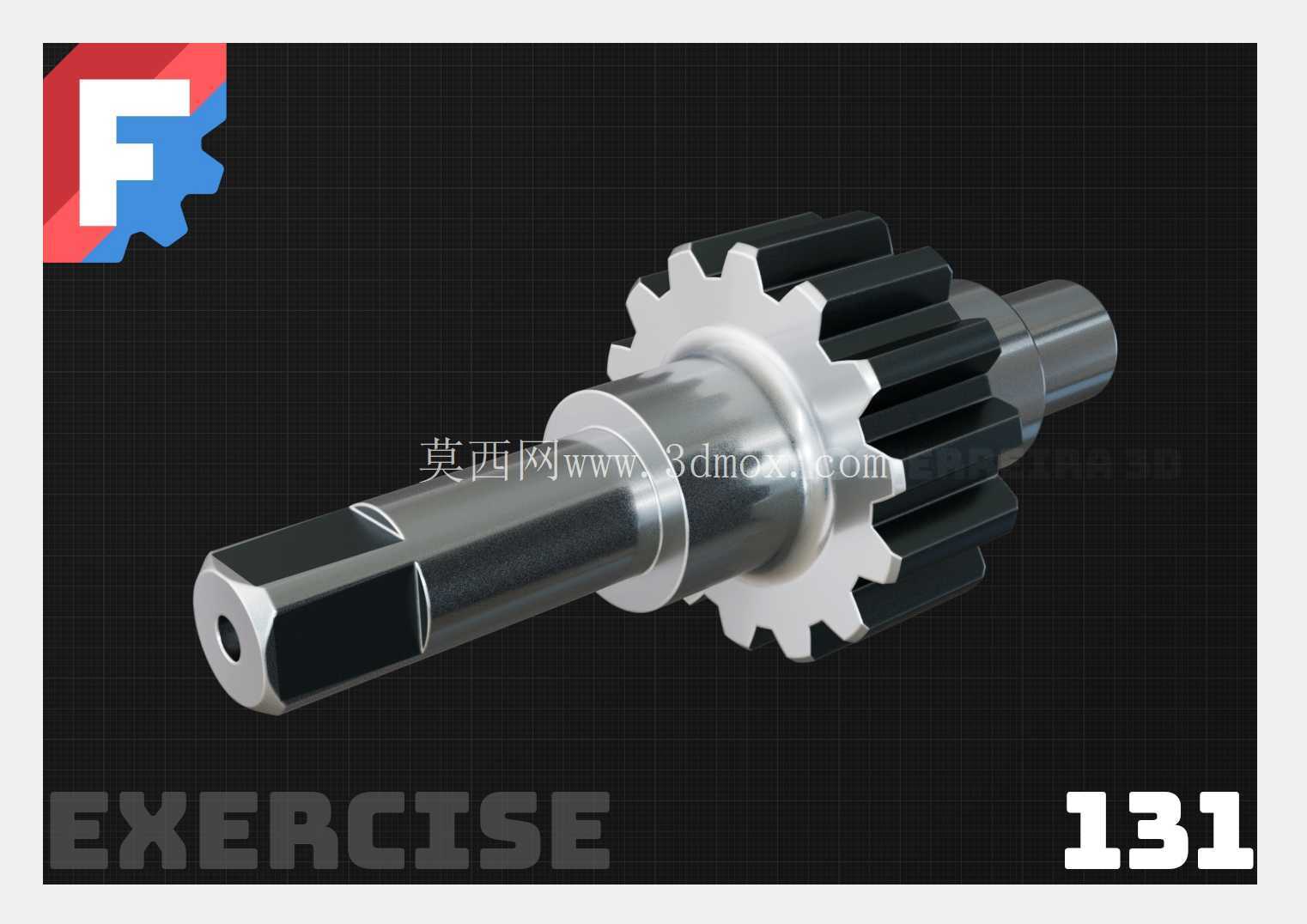

　　这类带轴直齿圆柱齿轮属于机械传动系统里的核心基础零件，日常在小型动力传输机构、低速重载传动工位、手动调节机构里都能见到它的身影，区别于分体装配的齿轮与轴结构，齿轮轴一体化的设计能省去键连接、过盈装配带来的累计误差，在安装空间受限、传动扭矩不大但对同轴度要求较高的场景下优势十分明显。从实际功能来看，这个零件承担着两个核心作用，一是通过轮齿的啮合完成旋转运动与扭矩的传递，将输入端的动力平稳输送到下游执行机构，二是通过两端的轴段完成自身的定位与支撑，一端的扁方结构是专门为手动调节或者扭矩输入预留的装夹位，能配合扳手、旋钮等部件直接输入扭矩，另一端的光轴段则用来嵌套轴承或者轴套，完成整个零件的旋转支撑，轴端的中心小孔既可以作为加工时的工艺定位孔，也能在装配时穿入定位销防止轴向窜动。

　　设计这类零件的时候，首先要敲定的是轮齿的基本参数，模数的选择要匹配传递扭矩的大小，齿宽则要结合啮合接触强度的要求来定，轮齿和轴身衔接的位置做了退刀槽结构，这是滚齿加工时必须预留的工艺空间，同时也能避免应力集中导致的轴肩断裂，很多新手建模的时候容易忽略这个细节，要么没做退刀槽导致加工时刀具无法退刀，要么退刀槽尺寸做的不合理，反而削弱了轴的结构强度。从安装边界来看，整个零件的轴向尺寸要匹配安装腔的宽度，两端轴段的直径要和配套的轴承内圈、支撑孔的尺寸严格对应，扁方的对边尺寸要符合通用扳手的装夹规格，轮齿的齿顶圆直径要预留足够的啮合间隙，避免安装时和相邻的壳体、其他传动件发生运动干涉。

　　实际建模过程中，要先梳理整个零件的加工工艺顺序，从下料开始，先完成轴身各段的车削加工，加工出不同直径的轴段、轴肩、端面中心孔，之后再进行滚齿工序加工直齿轮齿，最后铣削端部的扁方结构，建模的特征顺序最好和加工顺序保持一致，这样后续调整参数的时候能快速对应工艺要求，不会出现特征混乱的问题。轮齿部分的建模要注意齿形的准确性，渐开线齿形的参数要符合标准规范，齿根圆角的大小要兼顾强度和加工可行性，不能为了建模省事把齿根做成直角，那样实际使用的时候很容易在交变载荷下出现齿根断裂的问题。轴肩的高度设置也要合理，既要满足轴承、齿轮的轴向定位要求，又不能过高导致装配时零件无法卡到位，不同轴段之间的过渡圆角要根据应力集中系数来选择，在载荷较大的位置适当加大圆角半径，提升零件的疲劳强度。这类零件在实际使用中，因为是一体化结构，不存在齿轮和轴之间的装配间隙，传动的回程误差更小，在一些需要精准调节角度的手动机构里，比如小型设备的档位调节、工装夹具的位置调整结构里，这种结构的稳定性比分体式齿轮轴组件要好很多，同时零件数量更少，装配工序更简单，能有效降低整体的装配成本。

　　需要注意的是，因为齿轮和轴是一体结构，一旦轮齿出现磨损或者轴段出现磨损，整个零件都需要更换，所以设计的时候要根据使用场景选择合适的热处理工艺，轮齿部分做表面淬火提升硬度，增强耐磨性，轴身部分保留足够的韧性，承受冲击载荷，建模的时候不需要把热处理层做出来，但要在结构上预留足够的硬化层深度对应的尺寸余量，避免热处理后尺寸变形超差。在做装配校验的时候，要重点检查轮齿啮合的侧隙是否符合要求，轴段和支撑件的配合公差是否合理，扁方位置和配套装夹件的配合是否顺畅，轴向定位的台阶面是否平整，整个零件旋转的时候有没有和周边零件发生干涉，这些细节都直接影响最终的实际使用效果。
