3D打印机用交叉式线圈固定卡扣

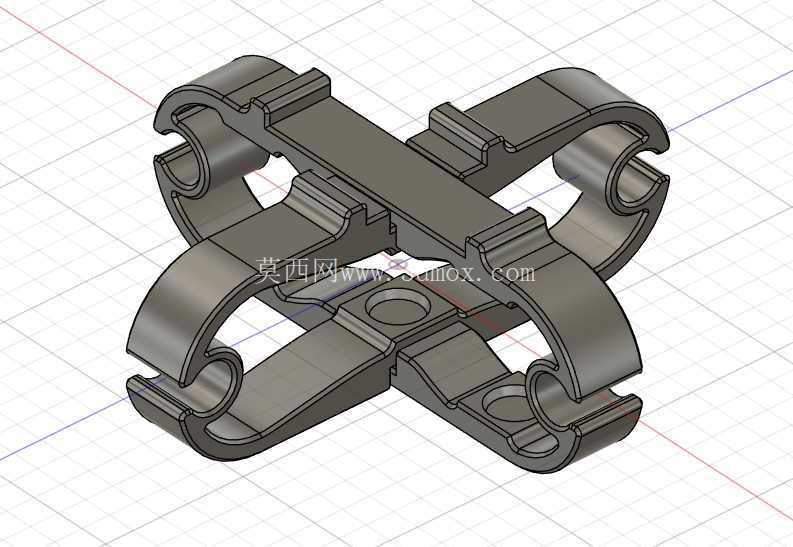

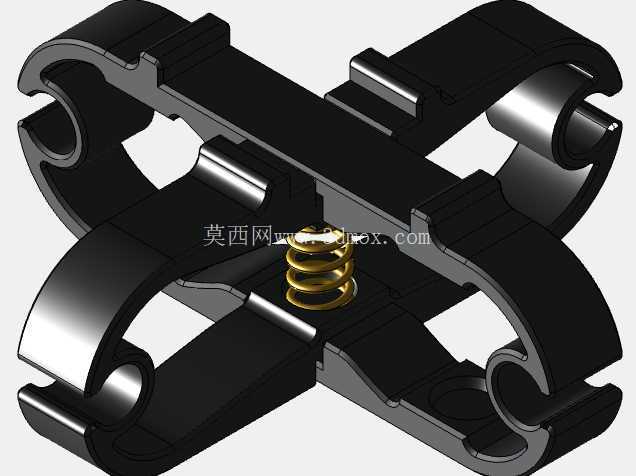

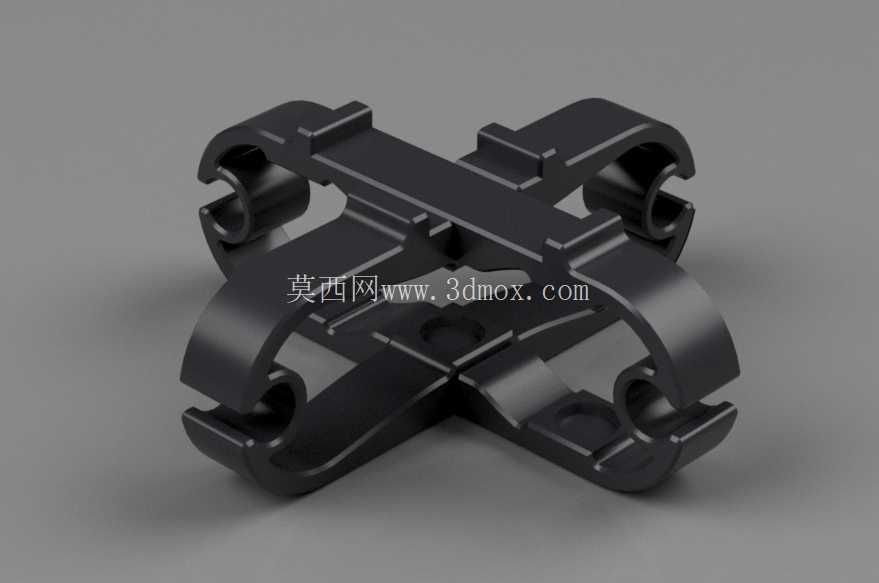

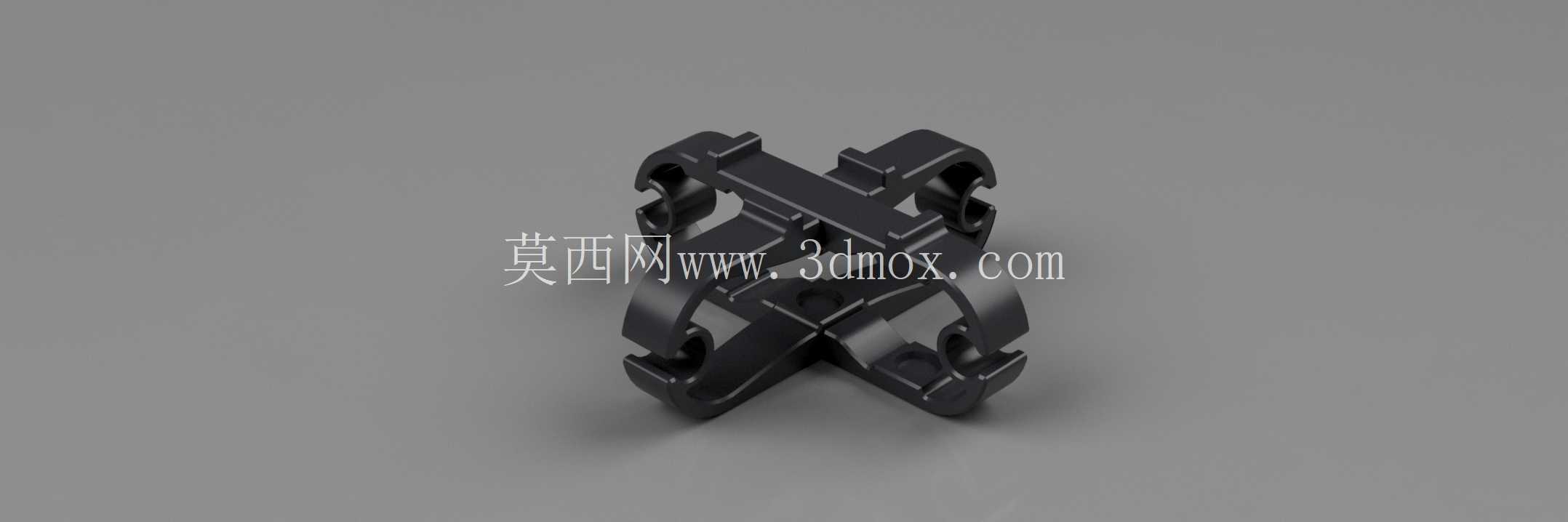

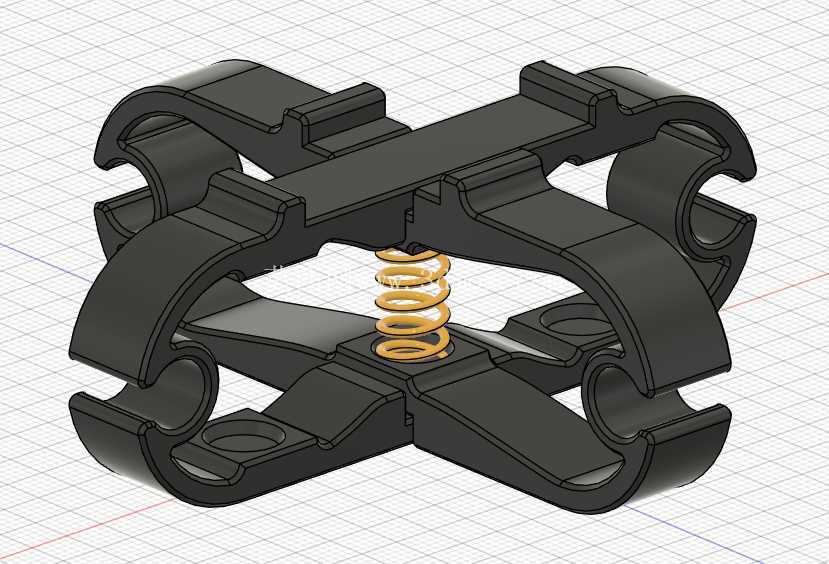

在桌面级FDM3D打印机的整机装配与后期运维过程中，运动轴系周边的线缆固定一直是容易被忽略但直接影响设备运行稳定性的细节——喷头、热床在持续往复运动时，若加热线、温控线、步进电机引线没有可靠的限位约束，轻则出现线缆与同步带、光杆运动件剐蹭磨损，长期使用后线皮破损引发短路，重则线缆拉扯导致走线移位，干扰运动精度甚至扯断接线，造成设备停机。这款交叉式线圈固定卡扣，正是针对桌面级3D打印机框架走线的痛点设计的专用固定件，区别于常规的单孔扎带座、单面粘式线卡，它采用了对称四卡爪的交叉结构，能够同时对两组并行的线缆进行抱合固定，适配设备框架上十字交叉位置的走线需求，无需在铝型材框架上额外打孔，也不用依赖背胶粘贴固定。

从实际使用场景来看，这类卡扣主要适配2020、2040系列铝型材框架的十字拼接位置，安装时依靠四个弧形卡爪的弹性变形卡入型材槽内，卡爪内侧做了限位凸台，卡入型材槽后能够自动卡紧槽道边缘，不会因为设备运行的振动出现松脱移位。卡扣的主体交叉筋板做了等厚度设计，壁厚控制在1.8mm，既保证了卡爪弹性变形所需的韧性，避免安装时硬度过高出现脆裂，也能在卡紧线缆后提供足够的夹持力，不会因为线缆自身的应力出现卡扣变形。四个弧形抱线位的内弧半径做了差异化适配，两组半径稍大的弧位可以容纳直径3-4mm的加热线、电机动力线，另外两组稍小的弧位可以固定直径2mm左右的温控线、信号线，单组卡扣就能完成十字交汇点四根线缆的有序固定，相比传统扎带固定的方式，不会出现扎带过紧压伤线皮、过松线缆滑动的问题，后期维护更换线缆时，只需要轻轻掰开对应位置的卡爪就能取出线缆，无需剪断扎带重新绑扎，大幅提升运维效率。

设计过程中针对3D打印成型的工艺特性做了专门优化，整个零件没有大角度的悬空结构，所有弧面的拔模角度都控制在45度以上，无需添加支撑就能直接打印成型，打印完成后不需要额外的支撑去除、打磨工序，拆件后就能直接使用。卡扣的交叉筋板背面做了0.3mm的凹槽让位，避免安装时与铝型材拼接位置的直角棱边出现干涉，保证卡扣安装后能够完全贴紧型材表面，不会出现翘起晃动。卡爪的末端做了圆弧导向角，安装时不需要额外工具，用手指按压就能将卡爪推入型材槽内，拆卸时用平口螺丝刀轻轻撬动卡爪边缘的让位槽就能取下，不会损伤型材表面的阳极氧化层。

从安装边界来看，这款卡扣安装完成后突出型材表面的高度仅为8mm，不会占用运动部件的运行空间，即使是安装在X轴、Y轴运动横梁的交叉位置，也不会与喷头滑车、热床支架产生运动干涉。卡扣的四个抱线位都做了圆角过渡，没有尖锐的棱角，固定线缆时不会割伤线皮，即使是长期处于高温工作环境下的喷头加热线，卡扣的耐高温PLA、PETG材质也能适应设备仓内50-60℃的工作温度，不会出现软化变形、卡紧力下降的问题。在实际装机测试中，这类卡扣可以将框架上的零散线缆全部规整到型材槽道侧边，走线整齐有序，设备长时间往复运动时线缆不会出现晃动、剐蹭，有效降低了线缆磨损导致的故障概率，同时也让设备内部走线更加整洁，方便后期的部件更换与线路检修。不同于通用型的线卡配件，这款卡扣的结构完全匹配3D打印机铝型材框架的安装尺寸，不需要额外的固定螺丝、扎带等辅材，单个零件就能完成十字交汇点的线缆固定，减少了装配所需的辅材种类，也降低了整机装配的物料成本。
