NEMA23步进电机带麦克风连接器安装壳体

在小型自动化设备、桌面级数控装置以及定制化机电集成项目里，步进电机的安装防护与外接接口整合一直是结构设计中容易被忽略却直接影响设备可靠性的环节。这款适配NEMA23规格步进电机的安装壳体，核心是解决标准步进电机安装时，外接麦克风类传感连接器无固定安装位、接线外露易受拉扯磨损、电机本体与周边结构干涉的实际问题。

从实际应用场景来看，这类带侧置连接器安装位的电机壳体，多用于需要采集设备运行声纹信号的小型数控滑台、桌面级3D打印改装设备、实验室小型自动化检测工位，这类场景中往往需要在电机驱动端附近加装麦克风类传感元件，采集电机运行的振动噪声、工位异常声响，用于设备状态监测或者闭环反馈控制，常规的NEMA23电机安装座仅预留电机固定孔位，没有给外接连接器留出规整的安装空间，现场装配时往往需要用扎带临时固定连接器，长期运行后接线容易被运动部件剐蹭，连接器也容易因震动出现松脱。

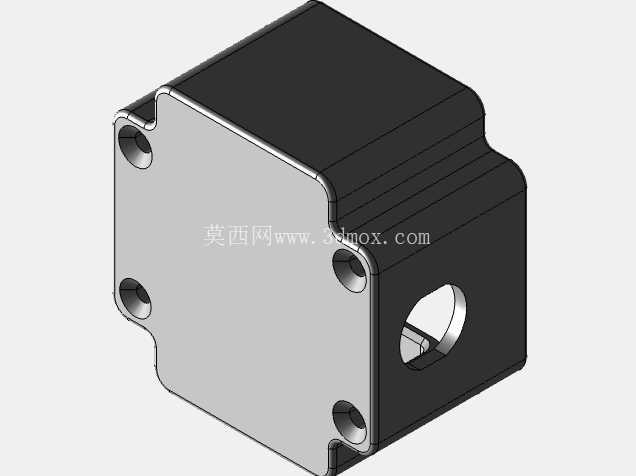

这款壳体的设计思路完全围绕标准NEMA23步进电机的安装边界展开，主体采用方形适配结构，端面完全匹配NEMA23电机的57mm见方安装基准，四个角位预留的沉头安装孔位置完全符合行业通用的安装孔距标准，不需要改动原有设备的电机安装板孔位，可以直接替换常规的电机安装固定座。壳体侧方开出的圆形通孔是专门为麦克风类连接器预留的穿装位，孔位边缘做了倒角处理，避免穿线时划伤线缆外皮，孔位的位置经过避让设计，不会和电机尾部的编码器、接线端子产生干涉，同时也避开了安装板上的固定螺丝位，装配时不需要额外调整周边结构的位置。

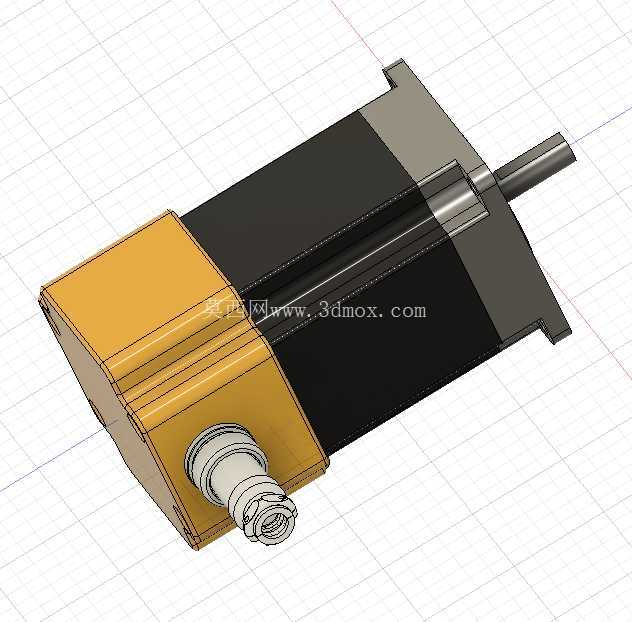

从功能特性上看，壳体采用分体式的贴合设计，一侧为平面贴合面，完全贴紧电机安装端面，保证安装后的同轴度，避免电机输出轴出现偏载；壳体外侧的加强筋结构沿着壳体受力方向布置，在不增加整体壁厚的前提下提升了壳体的结构刚性，当电机运行产生持续震动时，壳体不会出现共振异响，也能为侧装的连接器提供稳定的支撑，避免连接器随设备震动出现焊点松脱的问题。壳体的内部空腔做了余量设计，除了容纳电机本体的安装凸台外，还预留了少量空间可以容纳接线的冗余长度，不需要额外在安装板后方开辟走线空间，对于安装空间紧凑的小型设备来说，能有效压缩整体的结构占用尺寸。

在安装边界的考量上，这款壳体的整体外轮廓尺寸比标准NEMA23电机的本体尺寸单边仅多出几毫米的余量，不会因为加装壳体导致电机整体占用空间大幅增加，侧方的连接器开孔中心高度与电机轴中心高度保持合理的间距，既方便连接器的插拔操作，也不会让外接线缆过度弯折，符合线缆布线的最小弯曲半径要求。四个安装沉孔的深度经过精确计算，使用标准内六角螺丝安装时，螺丝头部完全沉入孔位内，不会突出壳体表面，避免和周边的运动部件、传动结构产生刮碰。壳体的边角位置全部做了圆角过渡处理，没有尖锐的加工棱角，装配操作时不会划伤操作人员，也能减少应力集中，避免壳体在长期受震后出现边角开裂的问题。

从结构设计的细节来看，壳体的贴合面做了平面度公差控制，和电机端面、设备安装板贴合时不会出现间隙，能避免运行过程中积累粉尘、切削液等杂物进入电机安装位，对电机本体起到一定的防护作用。侧置的连接器安装位周边预留了小平面，可以直接粘贴连接器的固定胶垫或者加装小型的压线板，不需要额外在壳体上二次钻孔加工，减少现场装配的工作量。对于做小型设备定制开发的结构工程师来说，这类集成了连接器安装位的电机壳体，能省去单独设计连接器安装支架的步骤，直接套用标准安装尺寸就能完成装配，大幅缩短结构设计的周期，也能提升设备整体的装配规整度，减少现场布线的杂乱问题。在实际选型使用时，只需要确认所用NEMA23电机的本体长度在壳体的容纳范围内，就可以直接完成装配，不需要做额外的结构修改，适配性覆盖了市面上绝大多数常规规格的57系列步进电机，不管是开环步进电机还是带编码器的闭环步进电机，都能通过这个壳体完成带传感连接器的规整安装。
