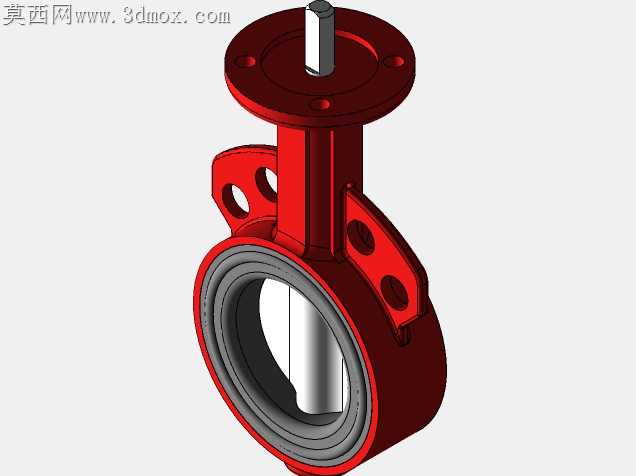

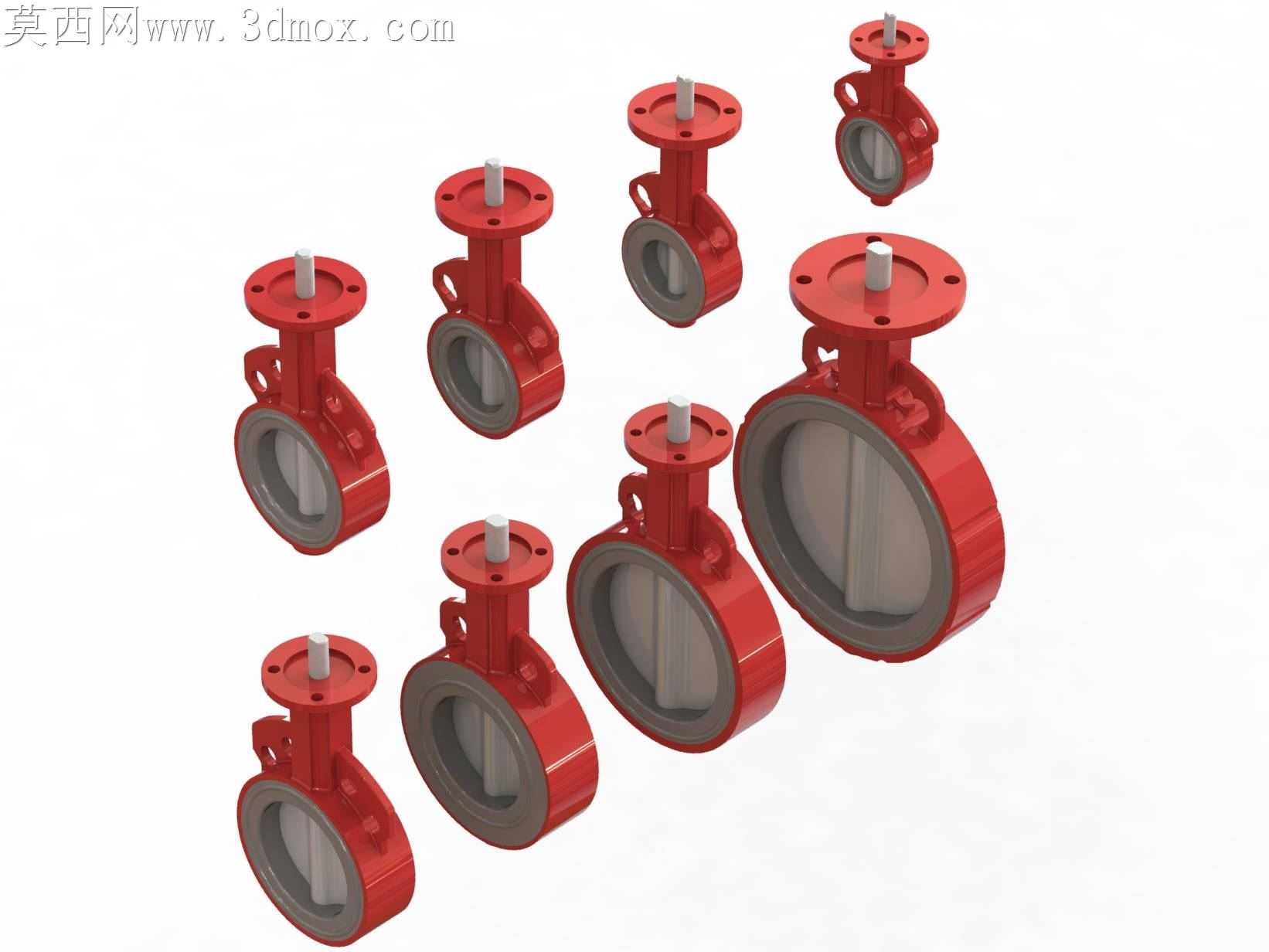

多规格对夹式布雷蝶阀结构设计

管路现场安装对夹蝶阀时，常遇到不同通径阀件安装孔位偏差、阀杆扭矩传递不均导致密封面偏磨的问题，这套多规格布雷蝶阀的结构设计，完全围绕现场安装适配与长期密封可靠性做细节打磨。不同通径规格的法兰连接盘，螺栓孔中心距严格匹配通用管路法兰标准，孔位做了0.2mm的倒角导向处理，现场穿装螺栓时无需反复撬动阀件对位，哪怕管路法兰存在轻微焊接变形，也能顺利完成对接，避免强行锁紧螺栓导致的阀体应力开裂。阀杆与蝶板的连接部位，没有采用常见的平键贯穿结构，而是做了方榫嵌入式配合，阀杆插入蝶板的深度达到通径的1/6，传递启闭扭矩时不会出现键槽应力集中，频繁启闭工况下也不会出现阀杆打滑、蝶板启闭角度不到位的问题。阀座密封面的弧度与蝶板边缘做了等间隙配合设计，蝶板全开时密封面完全脱离流体冲刷区域，不会因为长期冲蚀出现密封面局部缺损，关闭时蝶板周圈的压缩量控制在0.8mm-1.2mm之间，既保证低压工况下的零泄漏，又不会因为压缩量过大导致阀座过早老化失效。阀体外部的加强筋没有做等厚均匀排布，而是顺着流体流经阀体时的应力分布走向布置，筋条厚度从法兰端向阀体中部逐渐收窄，既保证了阀体承压能力，又不会额外增加阀体整体重量，铸件生产时也能避免厚大截面带来的缩孔缺陷。手轮连接的阀杆顶部做了四方防呆结构，配套的驱动装置不管是手动涡轮还是气动执行器，都能直接对位安装，不需要额外加工转接套，现场改造更换驱动方式时能大幅缩短停机时间。不同通径规格的阀件，密封压盖的连接螺栓规格做了统一化处理，现场维护时不需要准备多套拆装工具，压盖的压紧间隙做了可调节设计，阀座出现轻微磨损时，只需均匀调紧压盖螺栓就能补偿密封压缩量，不用整体更换阀座，降低后期运维成本。阀体流道内壁做了顺滑过渡处理，没有突兀的台阶与棱角，流体通过时的流阻比普通对夹蝶阀低15%左右，输送含少量颗粒的介质时，也不会在阀体内腔出现淤积卡滞的情况。
