嵌入式下开式家用洗碗机结构设计

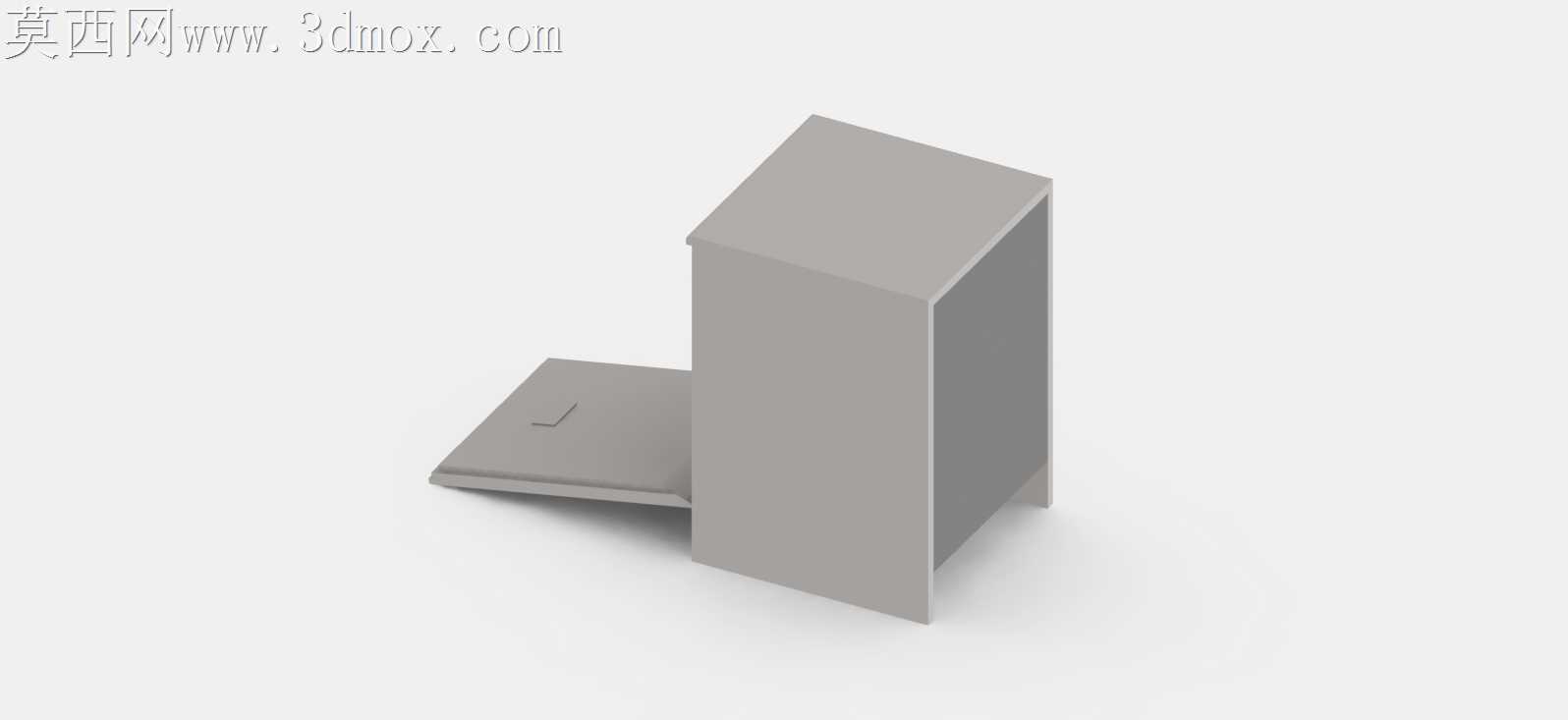

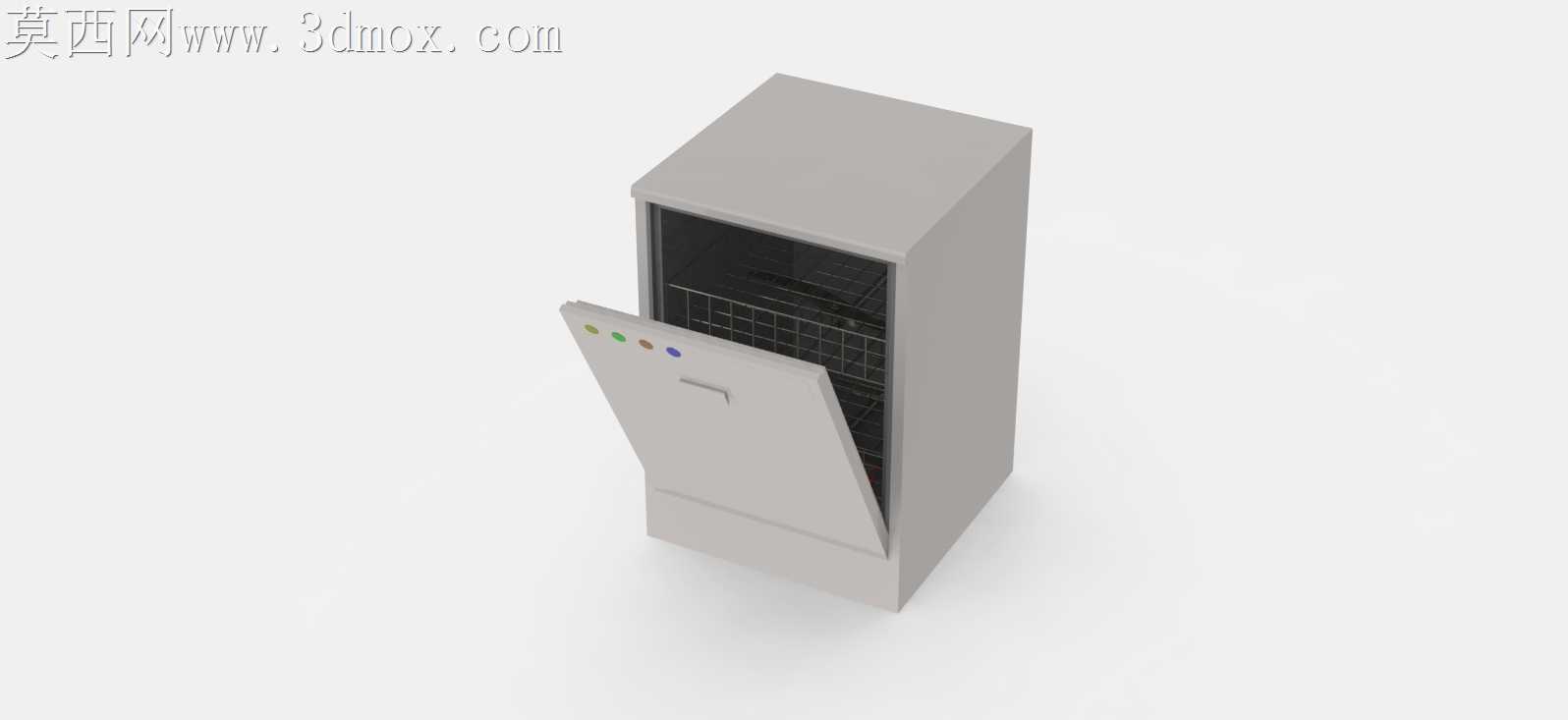

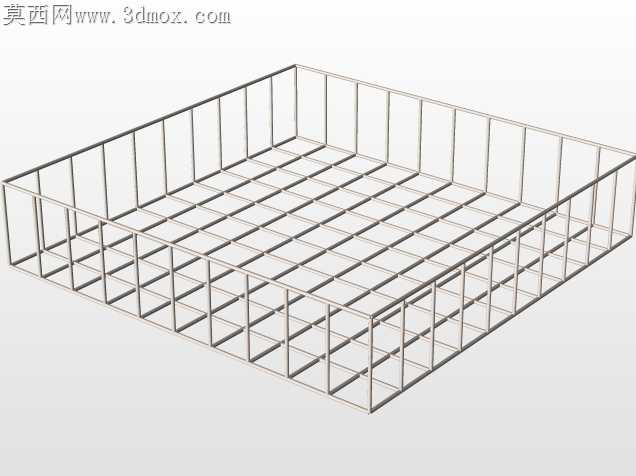

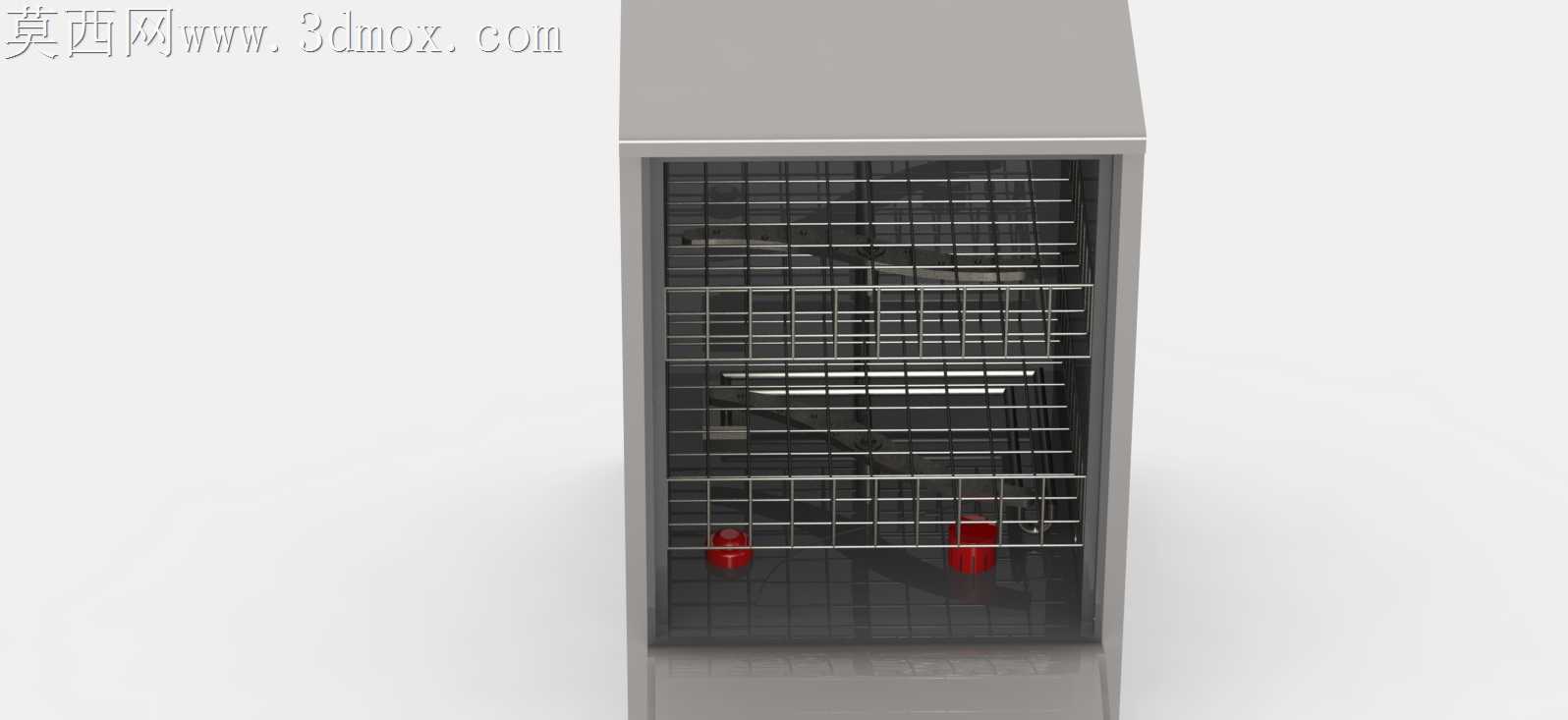

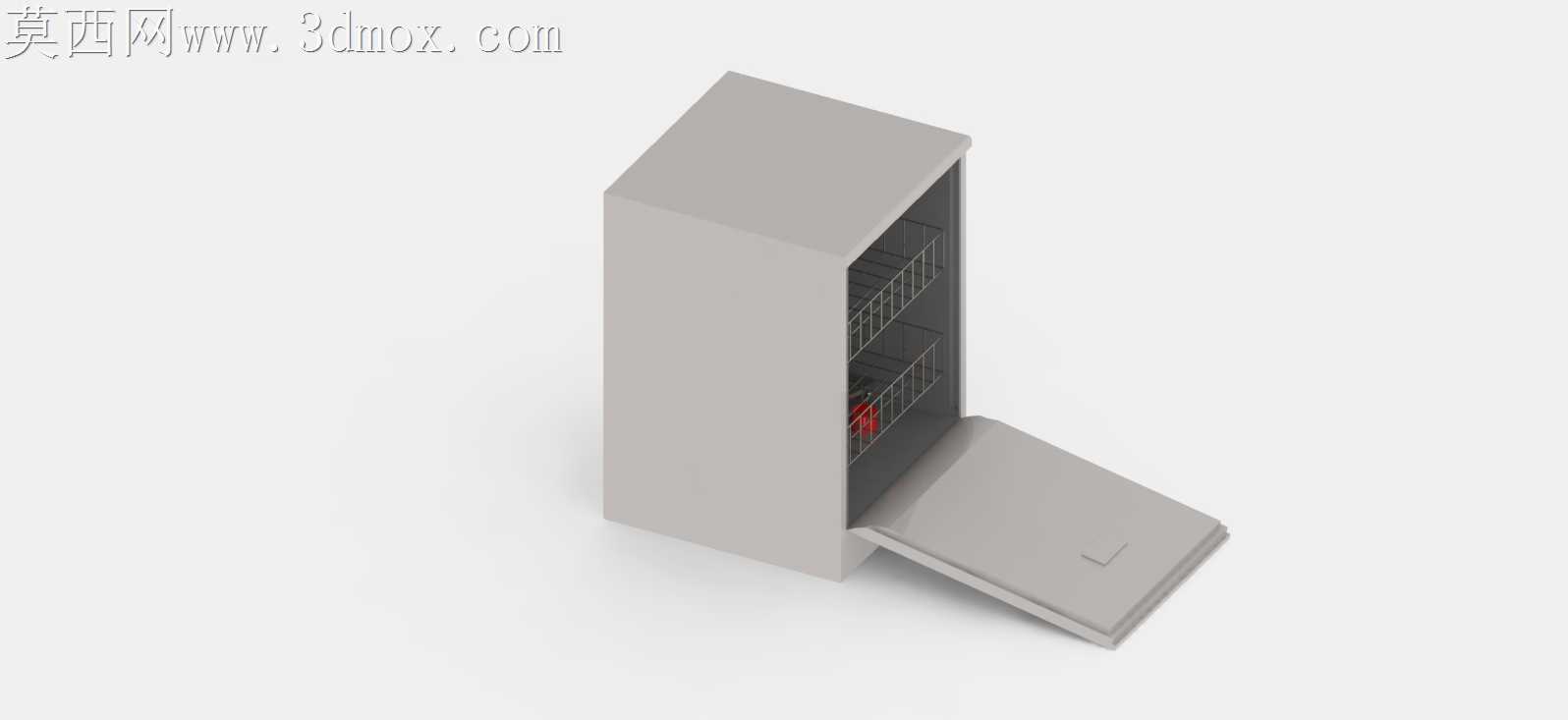

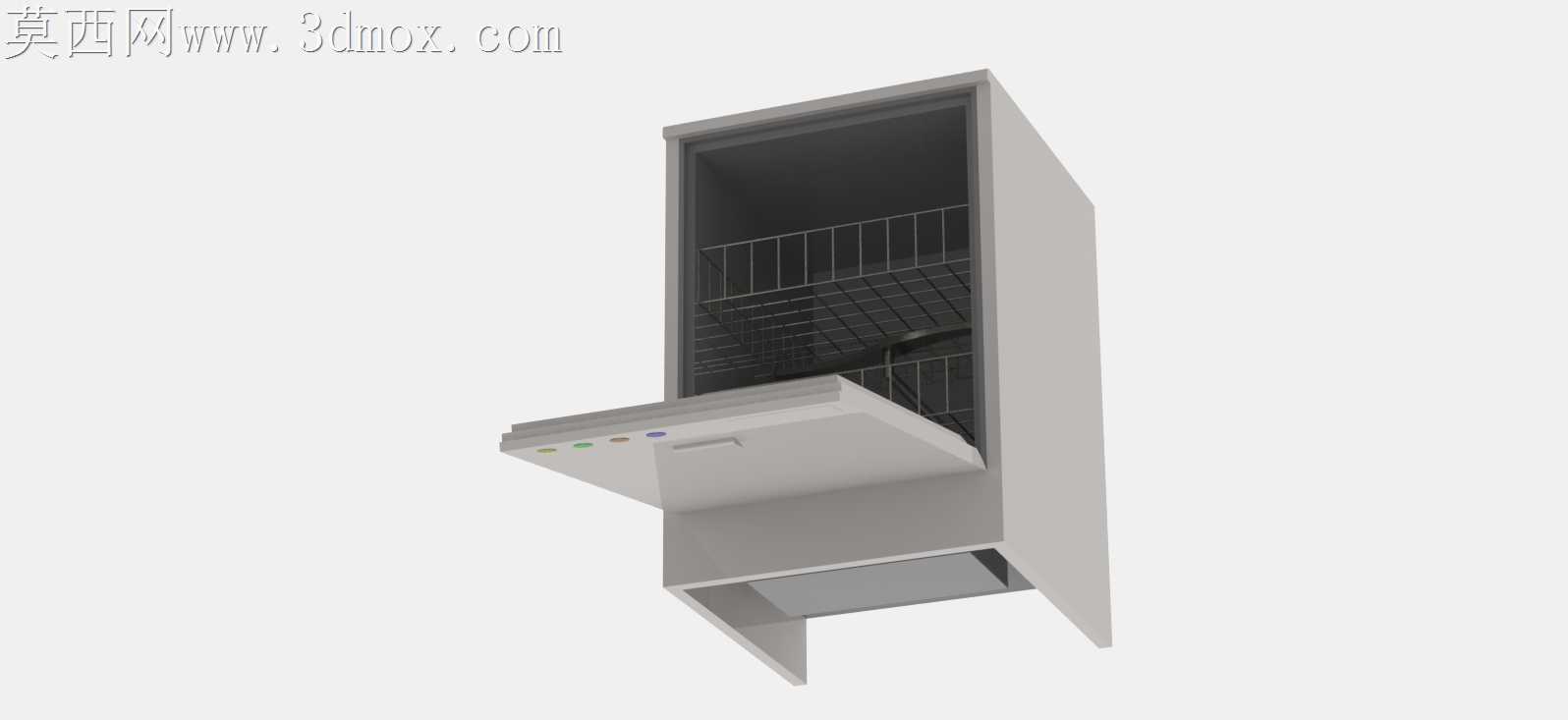

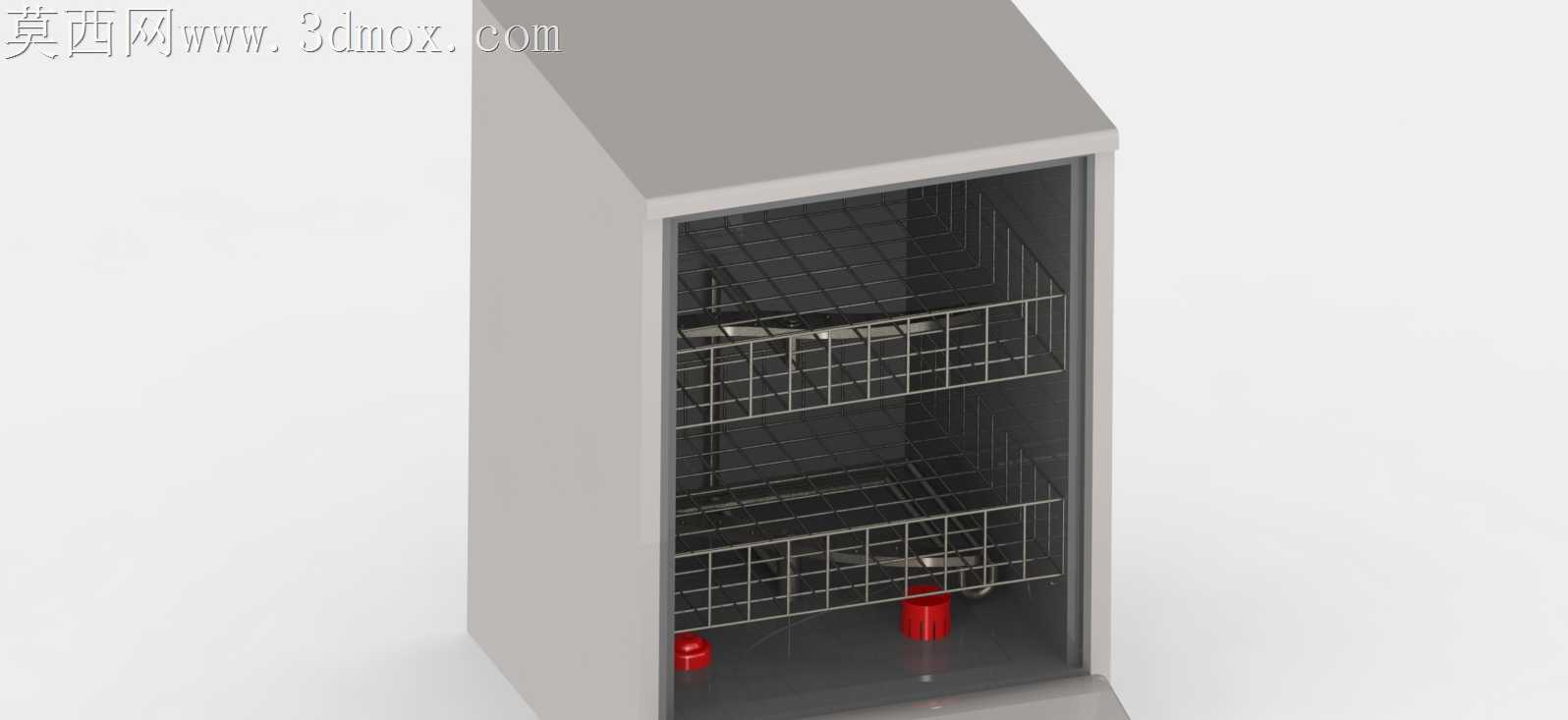

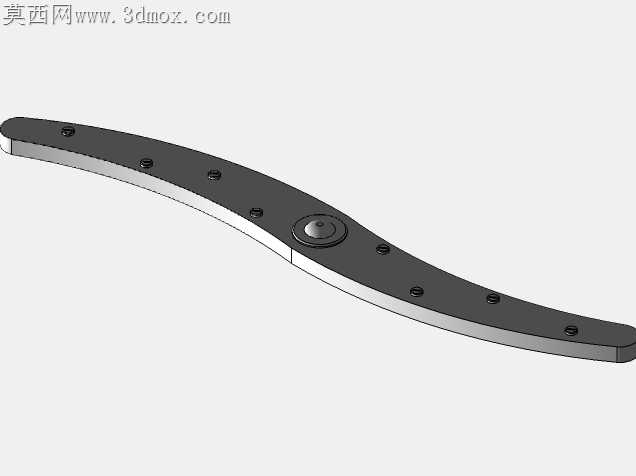

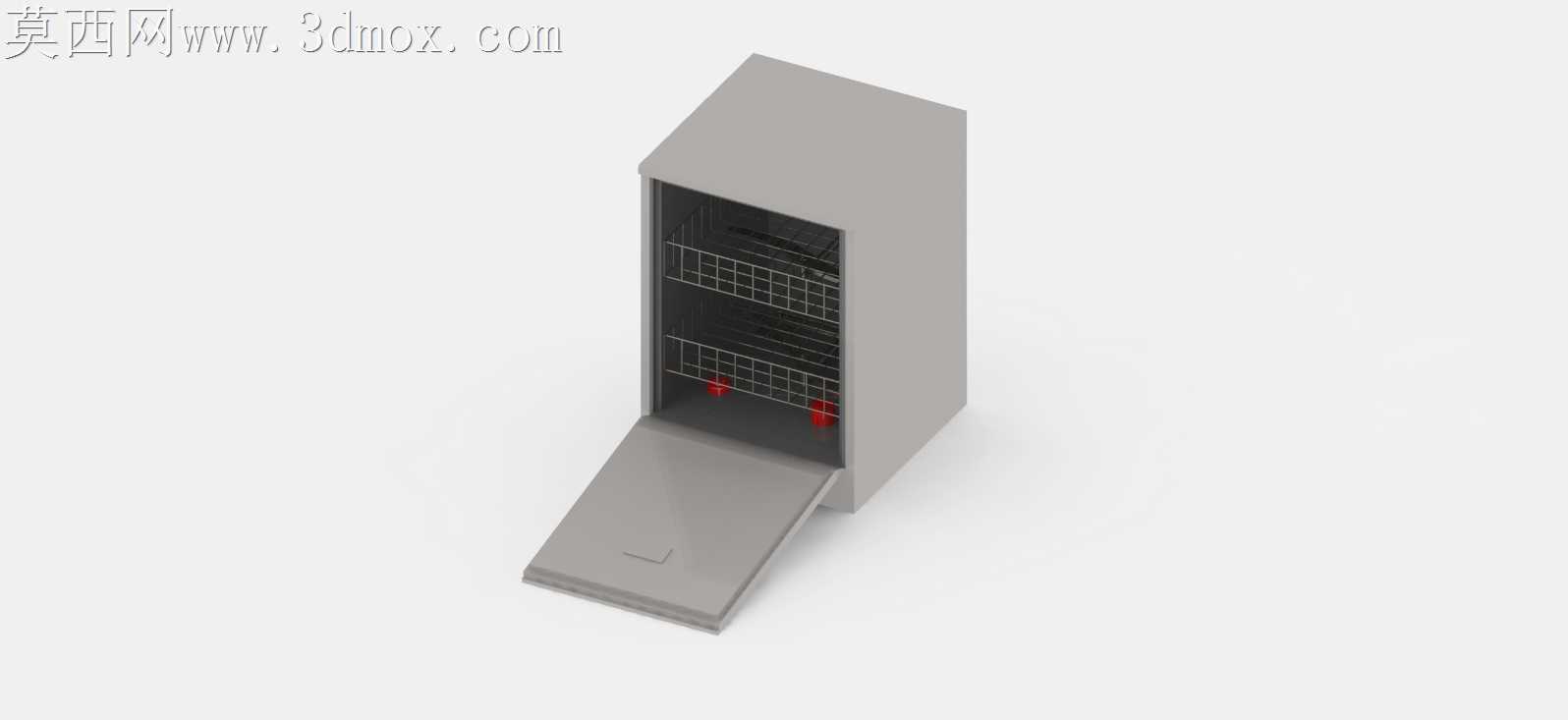

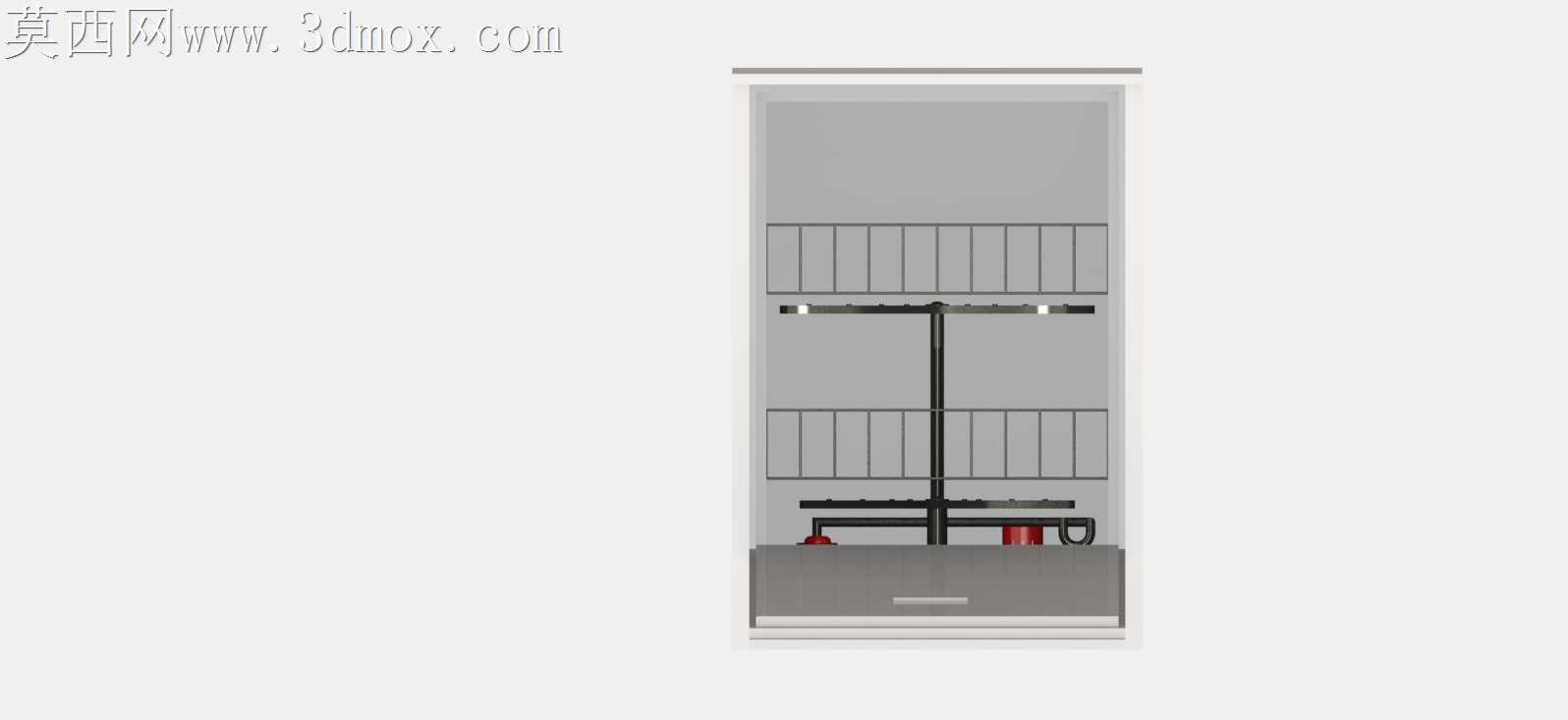

家用嵌入式洗碗机的落地加工中，最容易被忽略的隐患来自下开式门体的承重形变，不少初版设计在样机组装阶段就出现门体下垂、密封胶条错位漏水的问题，这套结构在门体铰接位置做了针对性的加强处理。门体内侧的承托边做了1.2mm的翻边加厚，和内胆下沿的配合间隙预留了0.3mm的公差带，既不会因为间隙过大导致洗涤过程中蒸汽溢散，也不会因为公差过窄在长期开合磨损后出现门体卡滞。内胆侧壁的碗篮导轨安装位做了内嵌式的凸台设计，没有采用常见的外挂式导轨支架，省去了额外的支架固定螺丝，减少了内胆上的开孔数量，也就降低了长期使用中接缝处渗液锈蚀的概率。上下两层碗篮的网格间距做了差异化排布，下层搁架的网格宽度适配餐盘、汤碗这类大尺寸餐具，上层窄格专门放置筷子、小调羹这类小件，网格交叉位置没有做尖锐的直角过渡，全部做了R0.8的圆角处理，避免取放餐具时刮花瓷面，也减少了注塑/钣金加工时的应力集中点。门体内侧没有设置多余的凸起结构，整个内表面做了3度的倾斜角度，洗涤结束后门体上凝结的水珠会顺着斜面自然回流到内胆底部的集水区，不会在门体封边位置残留积水滋生霉菌。内胆背部的喷淋臂安装位做了下沉式设计，喷淋臂旋转时的最低点和下层碗篮的底部预留了15mm的安全距离，哪怕碗篮里放置了较高的汤锅，也不会碰到旋转的喷淋臂影响出水覆盖。整个外壳的钣金折边全部做了向内的包边处理，安装嵌入橱柜时不会划伤安装工人的手，外壳和内胆之间的空腔预留了20mm的保温层填充空间，不用额外修改结构就能直接填充隔音保温棉，降低洗涤过程中的水流噪音，也能减少内胆热量向外散失提升洗涤效率。门体和内胆接触的密封胶条安装槽做了燕尾槽结构，胶条卡入后不需要额外打胶固定，长期高温高湿环境下也不会出现胶条脱落移位的问题，后期维护更换胶条时直接扯出旧胶条压入新件即可，不需要拆解整个门体组件。
