庭院天井光伏遮阳休憩廊架结构设计

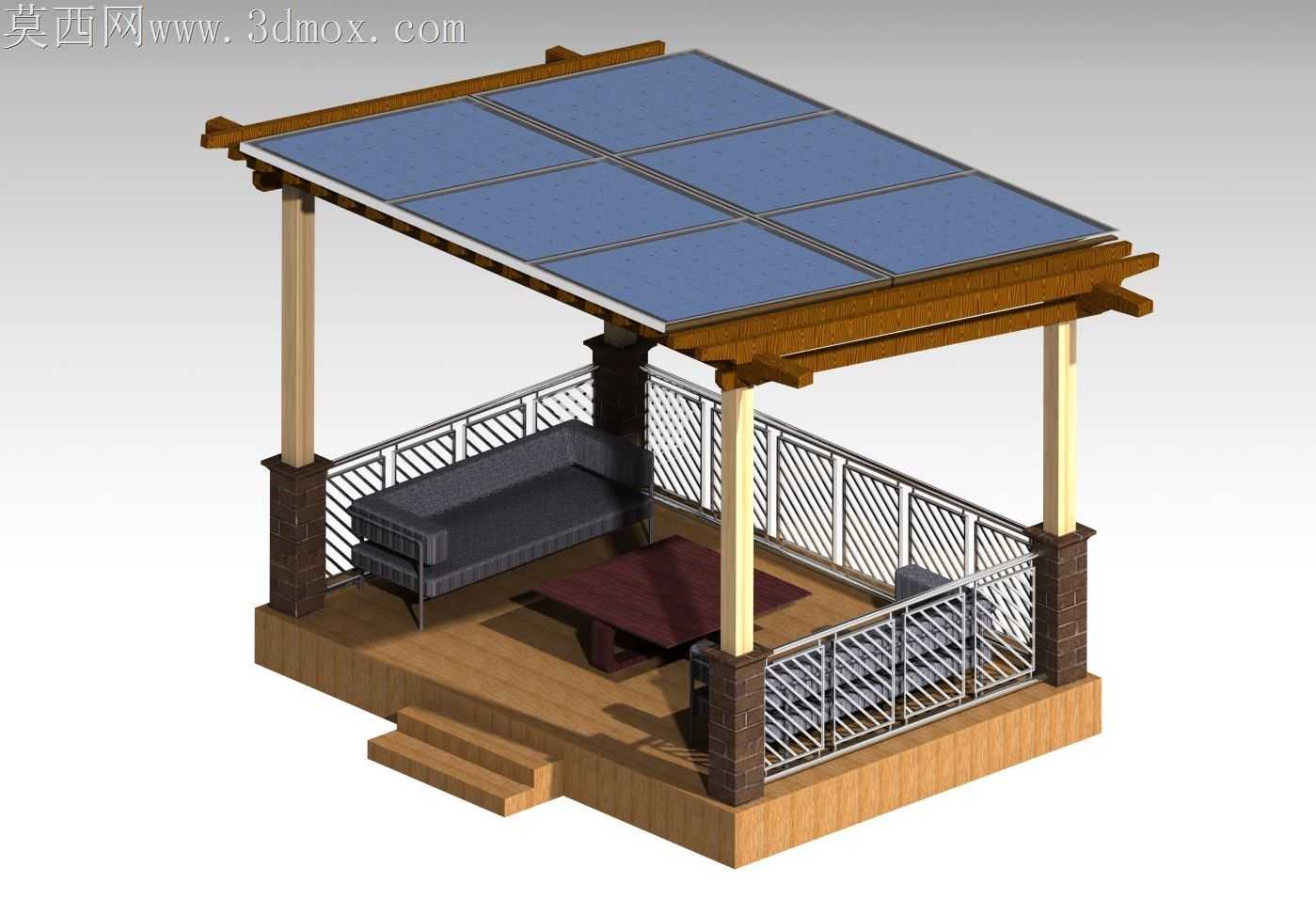

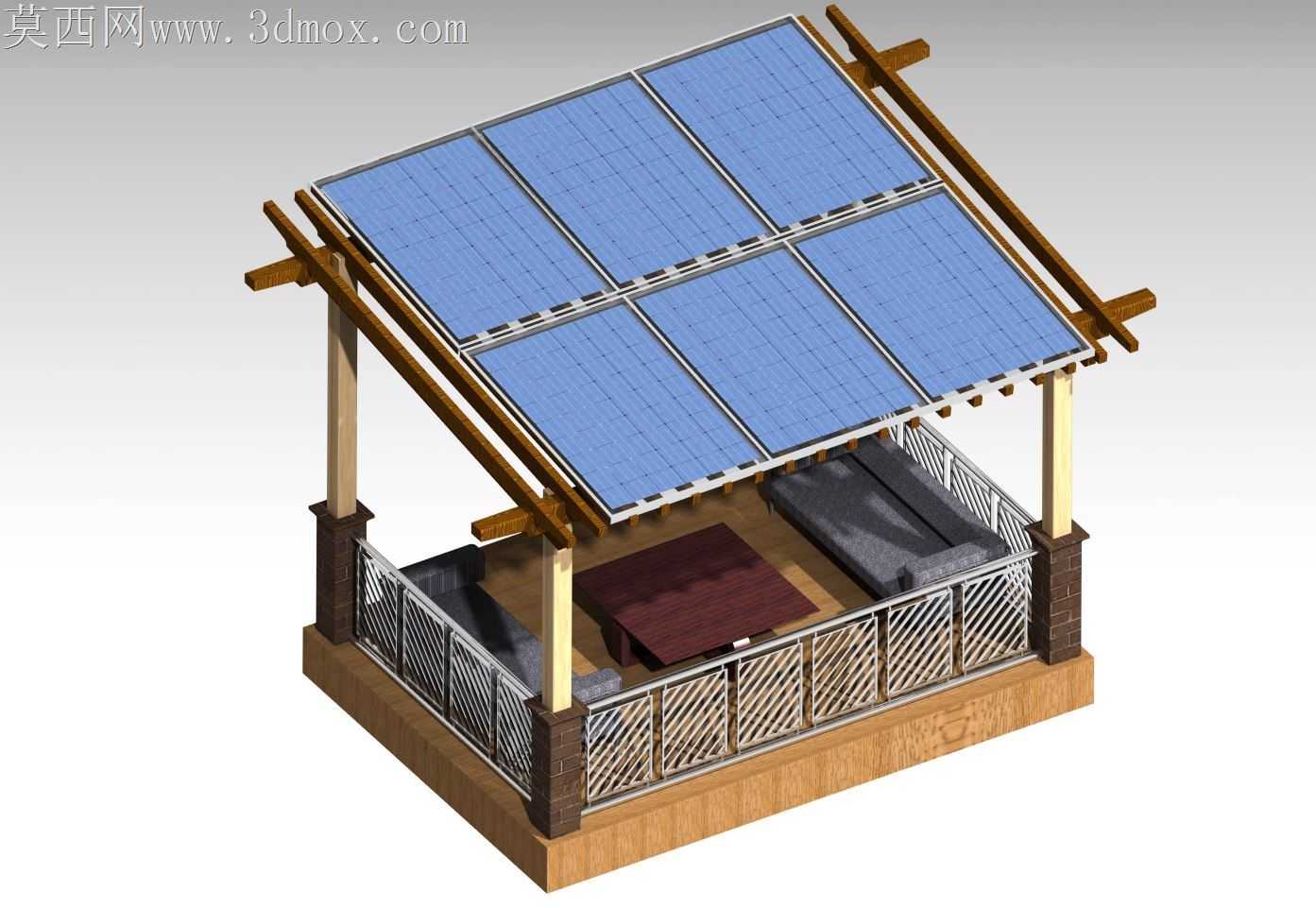

户外天井加装光伏遮阳结构最容易踩的坑，是光伏组件边框和木质廊架龙骨的形变差问题——夏季暴晒下光伏板玻璃面温度可达六十摄氏度以上，铝合金边框线性膨胀系数和防腐木龙骨差出近三倍，硬连接固定不出两个雨季，边框密封胶就会被拉扯开裂，雨水顺着缝隙渗进背板接线处，轻则发电效率跳水，重则出现直流侧漏电隐患。这套廊架在光伏板固定位特意做了浮动压块设计，压块和木龙骨之间垫了三元乙丙减震胶垫，长圆孔预留了三毫米的横向滑移余量，既不会让光伏板在风压下出现窜动异响，又能消化不同材质温变带来的拉扯应力，连压块的沉头槽都做了加深处理，避免固定螺丝凸出来磨到光伏板背板的绝缘层。廊架立柱和砖石基座的衔接处没有直接用膨胀螺栓硬锁，而是在砖柱顶部预埋了镀锌钢转接件，木立柱套进转接件的卡槽后用不锈钢自攻钉锁固，卡槽侧壁留了排水缺口，哪怕雨季有积水顺着木柱纹理往下渗，也会从缺口直接排到平台地面，不会积在转接件缝隙里泡烂木柱根部。平台台阶的踏面做了两毫米的向外找坡，和廊架地台衔接的缝隙打了中性耐候胶，避免雨水倒灌进地台的龙骨层。围栏的金属竖杆和上下横管连接时，没有采用现场焊接的工艺，而是提前在横管上冲了适配竖杆直径的定位孔，竖杆插装后在背面用隐形拉铆钉固定，既避免了焊疤打磨破坏镀锌层带来的锈蚀问题，又能控制竖杆间距的装配公差，不会出现竖杆歪扭、间距不均的观感问题。廊架内部的休憩家具摆放也做了尺寸适配，长沙发靠背和围栏之间预留了十厘米的通风间隙，夏季光伏板遮挡直射阳光的同时，天井的穿堂风能顺着间隙流过坐区，不会出现封闭遮阳棚下的闷热感，茶几的边角做了圆弧倒钝处理，避免日常通行时磕碰受伤。光伏板的排布顺着廊架的排水坡度做了千分之三的倾斜，板面雨水不会积在边框胶条位置，顺着倾斜方向直接排到廊架外侧的排水槽里，不会滴落到廊架内部的休憩区域，连光伏板之间的拼接缝隙都对齐了下方龙骨的加强筋位置，人踩在板面上做清洁维护时，受力能直接传导到龙骨上，不会出现光伏板玻璃被踩裂的问题。
