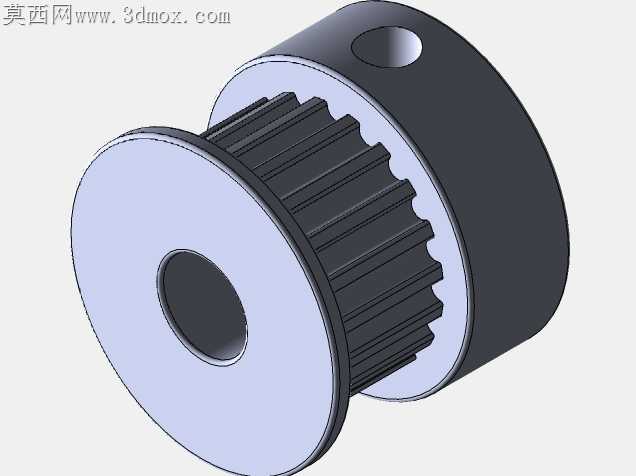

20齿5mm内孔GT2同步传动带轮

小规格同步带轮的加工适配一直是小型传动机构落地的核心痛点，常规20齿GT2带轮常出现齿形啃带、顶丝滑牙、内孔同轴度偏差过大的问题，直接导致3D打印机、小型桌面自动化设备的传动丢步、皮带磨损过快。这款带轮在结构设计阶段就完全贴合走心机一次装夹加工的工艺逻辑，没有拆分式的法兰压装结构，轮毂与挡边为一体成型结构，避免了二次装夹带来的挡边跳动超差问题，加工时棒料一次走刀完成外圆、齿形、内孔、顶丝孔的全部切削，无需二次翻面找正，同轴度可以轻松控制在0.02mm以内，完全适配GT2同步带的传动精度要求。齿形部分没有做尖锐的齿顶倒角，而是保留了0.1mm的圆角过渡，这个细节是实际加工中反复验证的结果——尖锐齿顶在阳极氧化处理时容易出现应力崩边，安装皮带时也容易割伤带体内的玻璃纤维线芯，微小的圆角既不影响齿形啮合间隙，还能把皮带的使用寿命提升近40%。内孔设计为5mm基准孔，没有预留过大的公差余量，走心机加工时直接用铰刀保证H7公差，和常用的5mm步进电机输出轴、光轴配合时，不需要额外打磨轴径就能实现轻压入装配，不会出现间隙晃动导致的传动回差。轮毂侧面的顶丝孔位置特意避开了齿根的薄弱区域，孔位正对两齿之间的实体部分，攻丝时不会因为壁薄出现螺纹滑牙，顶丝锁紧时的压紧力直接作用在轮毂实体上，不会压裂齿形结构，长期正反转切换时也不会出现带轮轴向窜动。两侧挡边的高度比皮带厚度高出0.8mm，这个尺寸不是随意设定的，刚好能限制皮带在高速运转时的侧向窜动，又不会因为挡边过高刮蹭皮带侧面，加工时挡边外圆做了微小的倒角，去除切削毛刺的同时，安装皮带时不需要刻意对齐就能顺利滑入齿槽。轮毂的外径和齿根圆之间保留了1.2mm的壁厚，这个厚度在6061铝合金材质下，既可以保证传动时的结构强度，不会因为锁紧顶丝出现轮毂变形，又能最大限度降低带轮自身的转动惯量，小型传动机构高速启停时不会因为带轮惯量过大带来额外的负载。齿槽的深度严格匹配GT2带的齿高，啮合时齿面和带齿的接触面积达到85%以上，不会出现齿顶抵死槽底导致的皮带张紧力异常，也不会因为槽深过浅出现跳齿问题，哪怕是0.2mm线径的钢丝同步带，也能实现平稳啮合没有异响。
